Utilize esta extensão para exportar o modelo do ARCHICAD 24 para o Artlantis versões 6.5, 7, 2019 ou 2020. Apesar de esta extensão estar instalada como padrão com o ARCHICAD, a extensão continua a ser propriedade da Abvent R&D, que assegura o seu desenvolvimento e manutenção.
Para mais informações, visite: http://www.artlantis.com
Como Exportar
1.Exiba a vista 3D em perspectiva no ARCHICAD.
2.Selecione o comando Arquivo > Salvar como....
3.Na lista de formatos de arquivos, escolha a opção Artlantis 6.5, 7, 2019 ou 2020 (*.atl).

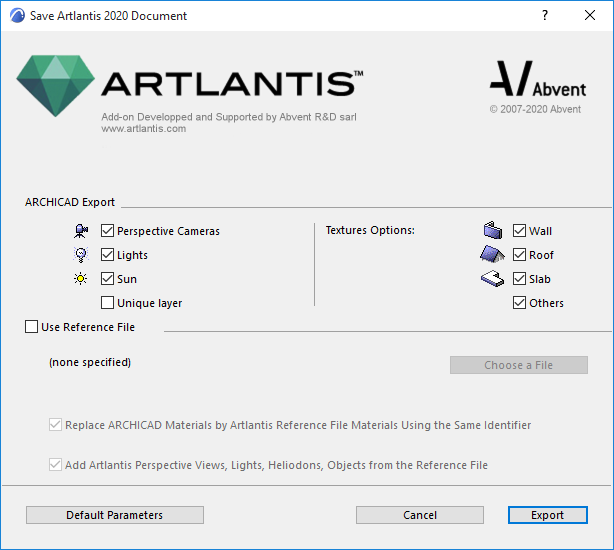

4.Clique no botão Salvar e a caixa de diálogo Exportar será visualizada:
Nessa caixa de diálogo, você pode exportar um novo arquivo do Artlantis ou atualizar um arquivo .atl já enviado para o Artlantis.
Verifique os itens a exportar.
•Câmaras de Perspectiva: todas as câmaras criadas no ARCHICAD aparecerão na Lista Inspector de Perspectivas (Perspectives Inspector) do Artlantis.
•Luzes*: todas as lâmpadas inseridas no projeto do ARCHICAD aparecerão na Lista Inspector de Luzes (Lights Inspector) do Artlantis.
•Sol*: o heliodon (posição geográfica, data e hora) aparecerá na Lista Inspector de Heliodons (Heliodons Inspector) do Artlantis.
•Vegetal Único: se verificado, todos os vegetais do ARCHICAD são exportados para uma única camada do Artlantis. Se não for verificado, todos os vegetais serão recuperados para a Lista de vegetais dos Objetos Inspector do Artlantis.
*Nota: se os controlos das Luzes ou Sol estiverem desativados no diálogo exportar, abra a caixa de diálogo Definir Rendering ARCHICAD (Documentação > Imagem Final 3D), ative o Motor Básico de Renderização e mude para ON a fonte de iluminação adequada.
•Opções de Textura Parede, Cobertura, Laje, Outros*: as texturas associadas às Superfícies ARCHICAD serão exportadas.
*Nota: A opção Outros inclui todas as ferramentas ARCHICAD tais como Coluna, Trave, Escada, Porta, Janela, bem como Malha e Objeto.
Atualizar um arquivo .atl já enviado para o Artlantis
Todos os controles descritos na seção Criar um novo arquivo também são válidos aqui!
1.Selecione a opção Utilizar Arquivo de Referência.
2.Clique em Escolher um Arquivo.
3.Selecione o arquivo de referência .atl.
Opções
•Substituir os Materiais ARCHICAD pelos Materiais do Arquivo de Referência Artlantis Utilizando o Mesmo Identificador
•Adicionar as Vistas de Perspectiva, Luzes, Heliodons, Objetos Artlantis do Arquivo de Referência
Se uma dessas opções estiver ativada:
Novos elementos no projeto do ARCHICAD (geometria, pontos de vista, lâmpadas, heliodon) serão exportados apenas se não fizerem parte do arquivo de referência.
Nota sobre a Exportação de Elementos Curvos
Como Padrão, os elementos curvos do ARCHICAD, exportados para o Artlantis nunca são suavizados. Para suavizar as curvas no Artlantis, vá para o separador Sombras inspector área Parâmetros Avançados, selecione o material necessário e utilize o cursor Suavidade.
