Navegar no Gestor de Projeto IFC: Atributos e Propriedades

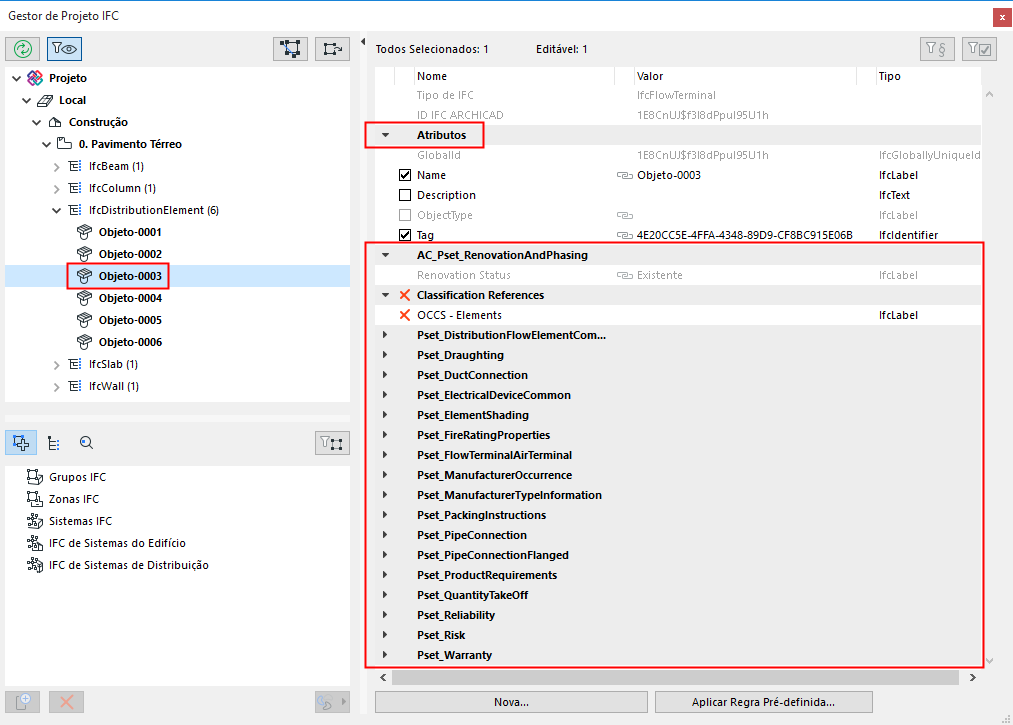

Selecione um elemento do projeto na árvore: para este item selecionado, o lado direito do Gestor de Projeto IFC é exibido:

Atributos IFC disponíveis

Propriedades agrupadas em Conjuntos de Propriedades

Referências de Classificação


Em caso de multi-seleção, os dados do IFC do último elemento selecionado são mostrados.

No topo da lista, os números dos elementos selecionados/editáveis são mostrados.

Muitas Propriedades do IFC e do Atributo são definidos automaticamente, com base nas regras de Mapeamento de Propriedade definidas no Tradutor para Exportação do IFC.

Dados de Filtro Mostrados no Gestor de Projeto IFC

Os Tipos de Dados IFC predefinidos são muito numerosos e você geralmente não precisa ver todos de uma só vez no Gestor de Projeto IFC. Use os dois botões de filtro no canto superior direito para reduzir os dados mostrados aqui:

Mostrar apenas as propriedades do Tradutor de Visualização ativo

Ative este botão para exibir apenas os dados com base na predefinição de Mapeamento de Propriedade do Tradutor de Pré-visualização.


Mostrar apenas as propriedades do Tradutor de Visualização ativo (Mapeamento de Propriedade para a Exportação IFC)

Consulte também Visualizador do Tradutor e Mapeamento de Propriedade para Exportação IFC.

Se você não ativar esse filtro, o Gestor de Projeto IFC também exibirá quaisquer novas propriedades criadas aqui e nas caixas de diálogo Definições do Elemento, bem como dados personalizados adicionados durante um processo de importação.

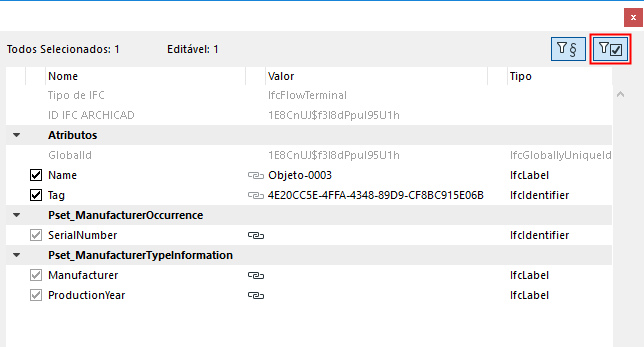

Mostrar, apenas, itens com valores

Use esta opção para exibir apenas os dados que atribuíram valores: isto é, sua caixa de seleção está ativada.


Nota: A propriedade cujo campo está vazio, mas cuja caixa de seleção está ativada, conta como uma propriedade que tem um valor atribuído.
