Conversão de Dados para Exportação IFC

Arquivo > Interoperabilidade > IFC > Tradutores IFC

Escolha um Tradutor para Exportação e abra a opção predefinição de Conversão de Dados

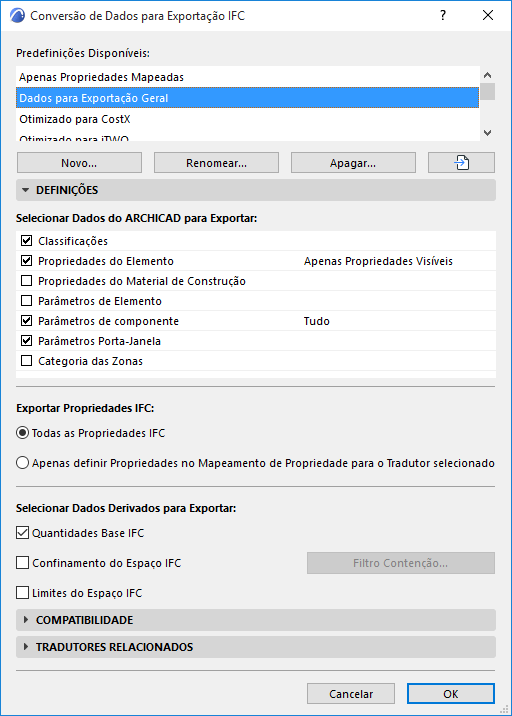

Use esta caixa de diálogo para definir quais dados, além da geometria do elemento, devem ser exportados para o IFC. Esses dados podem ser úteis na troca de dados com programas de gerenciamento de facilidades, análises energéticas ou de estimativas de custos.

Selecionar Dados do ARCHICAD para Exportar

Marque as caixas dos tipos de dados do ARCHICAD que você deseja exportar.

Os dados necessários variam dependendo da finalidade do arquivo IFC resultante (e do software que será usado para abri-lo e/ou editá-lo.)

•Classificações

Classificações do ARCHICAD são exportados como dados de Referência de Classificação IFC.

•Propriedades do Elemento

Marque para exportar Propriedades do ARCHICAD como Propriedades IFC. (As propriedades do ARCHICAD são definidas em Opções > Gestor de Propriedade, e atribuídas a elementos individuais em suas caixas de diálogo Definições ou através do Mapa Interativo.)

–Selecione este item de lista e use o pop-up para escolher exportar Todas as propriedades ou propriedades visíveis apenas.

Nota: A opção Propriedades Visíveis só é relevante se você tiver carregado um complemento que controle a visibilidade da propriedade no ARCHICAD. Se nenhum desses complementos for carregado, todas as propriedades serão exportadas em todos os casos.

•Propriedades do Material de Construção

–No IFC 2x3: Marque para exportar as Propriedades de Construção do ARCHICAD (definidas em Opções > Atributos do Elemento > Materiais de Construção) como Propriedades do IFC. Os dados do Material de construção exportado são associados aos elementos exportados.

–No IFC4: Os dados do Material de construção exportado são associados aos IFC dos Materiais.

•Parâmetros de Elemento

Marque para exportar os parâmetros do elemento do ARCHICAD que convertem para o IFC Quantidades ou Propriedades do IFC, dependendo do tipo.

Nota: Escolher esta opção aumentará significativamente o tamanho do arquivo IFC. Exportar parâmetros apenas se você souber que o aplicativo de destino pode ler esses dados.

Para filtrar os parâmetros exportados por tipo: Selecione este item da lista e use o pop-up para escolher exportar Todos os parâmetros, ou apenas os dados do tipo-Quantidade/tipo-Propriedade.

–Dados do tipo-Quantidade incluem, p.ex., Espessura, Comprimento, Área, Volume, Hora. Útil para troca de dados com programas que podem ler quantidades.

–Dados tipo-Propriedade inclui p.ex. Parâmetro do Item de Biblioteca.

•Parâmetros de componente

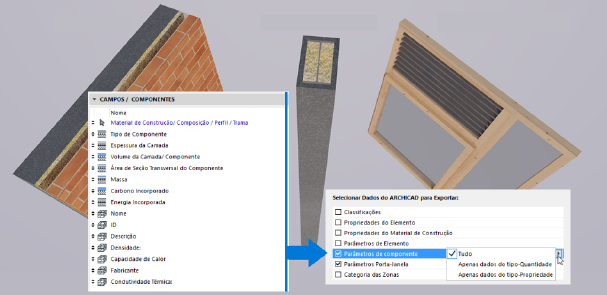

Exportar parâmetros das Camadas de Composição e Perfil Complexo dos componentes como Propriedades do IFC ou Quantidades do IFC, dependendo do tipo deles.

Para filtrar os parâmetros exportados por tipo: Selecione este item da lista e use o pop-up para escolher exportar Todos os parâmetros, ou apenas os dados do tipo-Quantidade/tipo-Propriedade.

–Dados do tipo-Quantidade incluem, p.ex., Espessura, Comprimento, Área, Volume, Hora. Útil para troca de dados com programas que podem ler quantidades.

–Dados tipo-Propriedade inclui p.ex. Parâmetro do Item de Biblioteca.

Como resultado, os dados do Componente exportado podem ser interpretados como tal nos aplicativos receptores do IFC, como o Solibri.

•Parâmetros Porta-Janela

Exportar informações detalhadas sobre as aberturas do ARCHICAD como IFC de Revestimento de Porta-Janela ou Painel Propriedades.

•Categorias das Zonas

Exporte os dados das Categorias das Zonas (Código e Nome) das Zonas do ARCHICAD como Dados de Referência da Classificação Espaço IFC (ItemReference e Nome).

Exportar Propriedades IFC

Escolha uma opção a exportação das Propriedades IFC e Referências de Classificação:

•Todas as Propriedades IFC (todas visíveis no Gestor de Projetos IFC, sem filtro)

•Apenas definir Propriedades na Predefinição de Mapeamento de Propriedade para o Tradutor selecionado. (Essas propriedades são mostradas no Gestor de Projetos do IFC se você ativar o filtro Mostrar apenas as Propriedades do Tradutor de Visualização)

Selecionar Dados Derivados para Exportar

Verifique um ou mais tipos de dados para exportar para o modelo IFC.

•Quantidades Base IFC

Marque isso para exportar os parâmetros de Partida de quantidade (tamanho, área e volume) para o IFC. Útil nos aplicativos de estimativa de custos.

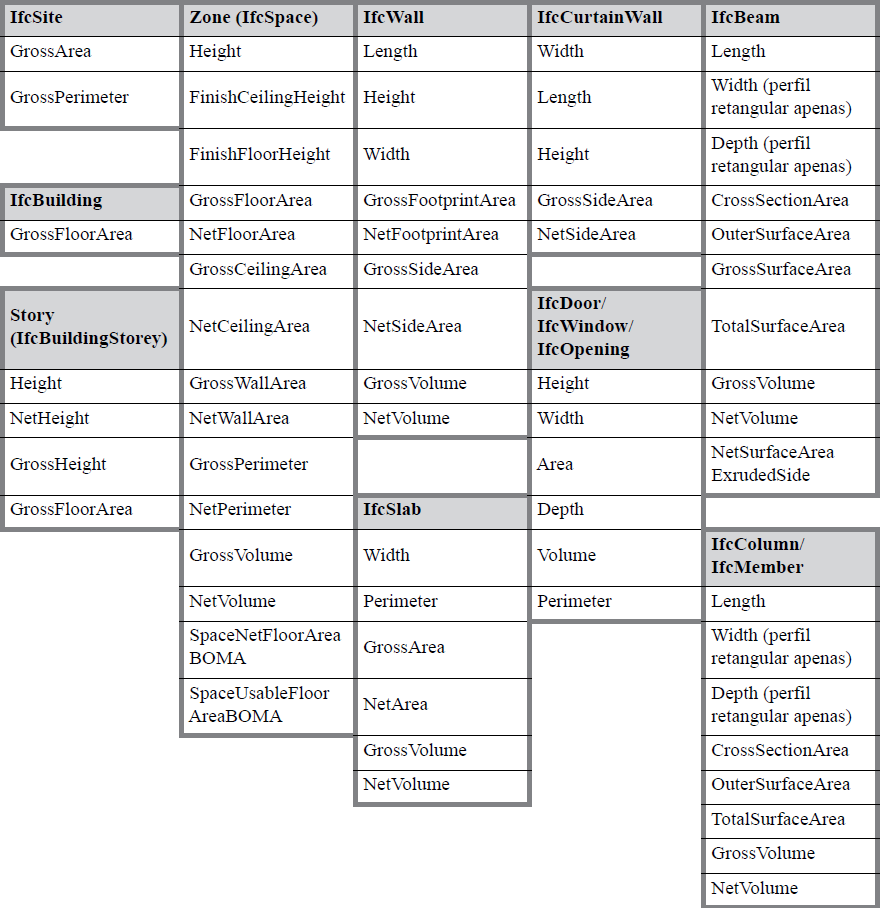

A tabela a seguir resume as quantidades bases de tipos de entidade automaticamente calculados e exportados ao usar essa opção. Os valores das quantidades bases do IfcSite podem ser definidos manualmente no Informações > Informações do Projeto  (Perímetro Bruto do Terreno e Área Bruta do Terreno).

Exportar Quantidades Base IFC

•Confinamento do Espaço IFC: Exportar dados que definem o relacionamento entre as zonas do ARCHICAD e os objetos que estas contêm. Este recurso é útil em aplicativos de gestão de facilidades.

–O Confinamento do Espaço é relevante apenas para elementos, dentro de uma Zona do ARCHICAD, que foram criados usando Ferramentas Objeto, Luminária, Morph ou Laje.

-Para elementos Objeto, Luminária ou Morph: Esses elementos estão em confinamento do espaço somente se seu piso de origem for igual ao da Zona e se o centro da caixa delimitadora dos elementos estiver dentro do polígono 2D da Zona.

-A Laje está no confinamento do espaço se sua linha de referência estiver dentro do topo/base da Zona e se o polígono da Laje estiver dentro do polígono da Zona.

–Clique em Confinamento de Filtro para limitar o conteúdo do Confinamento do Espaço pelo seu Tipo de Elemento IFC.

•Limites do Espaço IFC: Exportar dados de geometria das zonas do ARCHICAD. (Útil em aplicativos de cálculo térmico.)

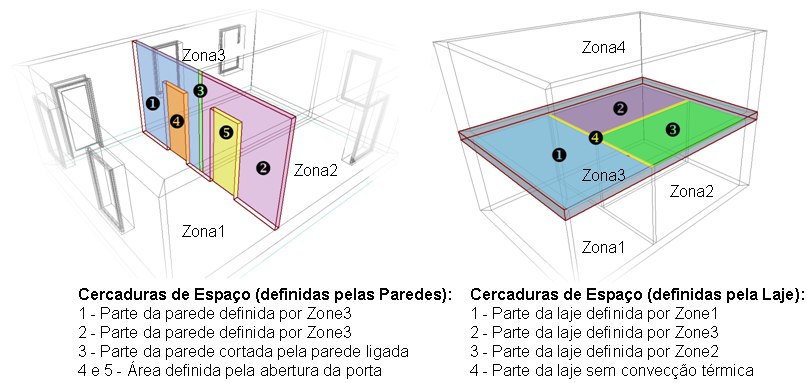

As zonas do ARCHICAD incluem dados de geometria precisos que são úteis para aplicações de software de cálculo térmico. As zonas são sólidos 3D no aspecto geométrico e, em casos normais, são delimitadas por duas lajes e quatro paredes. Limites de espaço definem a ligação lógica entre Zonas ARCHICAD (IfcSpace) e os elementos de edifício que o cercam. Na prática, Paredes, Lajes, Coberturas, Janelas, Portas, etc. possuem todos diferentes propriedades de condutividade térmica. Se ativar a opção "Molduras de Espaço IFC", o ARCHICAD vai exportar limites de Espaço e as respectivas relações (IfcRelSpaceBoundary) em conjunto com as Zonas (IfcSpace) para o arquivo IFC. Em outras palavras, o ARCHICAD vai calcular a posição, o tamanho e a proximidade dos elementos fronteiriços de cada Zona. O ARCHICAD divide os limites da Zona de acordo com as áreas definidas e cortadas por elementos e vãos ligados.

Consulte Também Avaliação Energética: Direto do BIM para o BEM.
