Painel Opções para Elementos Construtivos

Opções de Elemento Construtivo

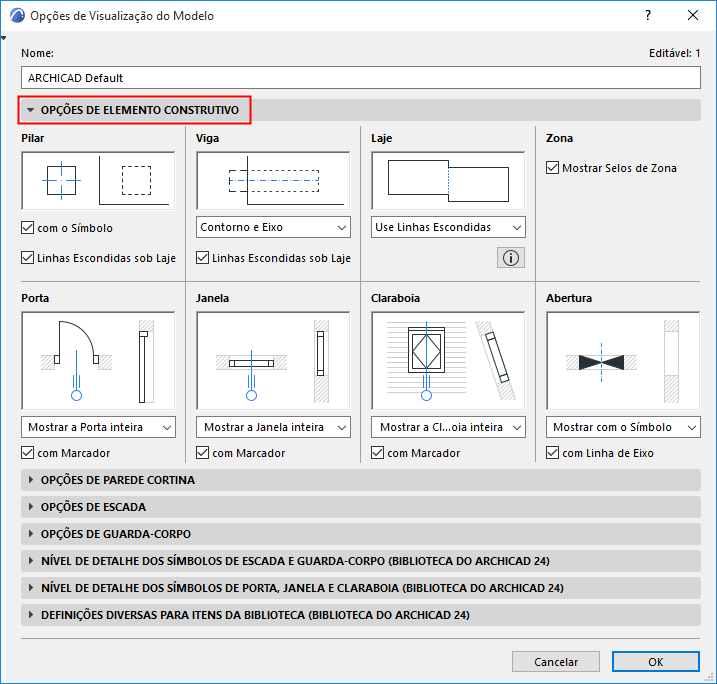

Para acessar este painel, vá a Documentação > Visualização do Modelo > Opções de Visualização do Modelo.

Para mais informações, consulteOpções de Visualização do Modelo.

Uma janela de previsualização junto a cada grupo de definições indica o resultado.

Pilar

•Marque a opção com o Símbolo para visualizar o símbolo escolhido nas Definições de Pilar (painel Planta e Corte > Símbolo em Planta) para cada Pilar existente.

•Linha Escondida sob Laje: Marque esta opção para exibir os Pilares abaixo das Lajes, usando a Linha Escondida. (Definir atributos da Linha Escondida nas Definições de Pilar.)

Viga

•Contorno e Eixo

•Apenas Eixo

•Apenas Contorno

Nota: Você pode substituir as definições de Eixo/Contorno para vigas individuais em Definições de Vigas (painel Planta e Corte).

•Linha Escondida sob Laje: Marque esta opção para exibir as Vigas abaixo das Lajes, usando a Linha Escondida. (Definir atributos da Linha Escondida nas Definições de Viga.)

Laje

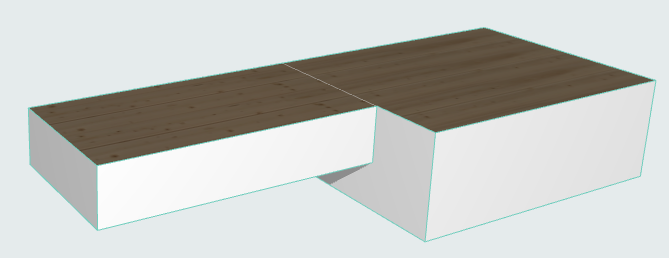

Para as Lajes adjacentes (com superfícies superiores idênticas no mesmo plano):

Escolha uma opção para exibir ou esconder a linha que separa as duas Lajes.

•Mostrar Linhas

•Eliminar Linhas

•Use Linhas Escondidas

Porta/Janela

Defina essas opções separadamente para Portas e Janelas.

•Mostrar a Porta/Janela inteira: Portas/janelas serão apresentadas com o símbolo apropriado na Planta e em janelas tipo Corte.

com Marcador: assinale esta caixa para visualizar janelas com Marcadores (se atribuídos na caixa de diálogo Definir Janelas.)

•Mostrar Apenas o Vão: a localização das portas/janelas (mas não as próprias portas/janelas) será indicada por aberturas nas paredes, em ambas as vistas Planta e Corte.

com Contornos: as aberturas das portas/janelas incluirão os contornos.

•Esconder nas Plantas: as portas/janelas ou as aberturas colocadas não serão visualizadas na Planta. (Nas vistas tipo Corte, serão visualizadas apenas as aberturas.)

Claraboia

•Mostrar a Claraboia inteira: As Claraboias serão exibidas na Planta Baixa e nas vistas dos Cortes, de acordo com as preferências da Planta de Piso das Coberturas ou Membranas que as mesmas estão hospedadas.

com Marcadores: Assinale esta caixa para visualizar Claraboias com seus Marcadores (se algum Marcador é atribuído na caixa de diálogo Definições de Claraboia.)

•Mostrar Apenas o Vão: a localização das Clarabóias (mas não as próprias clarabóias) será indicada por uma abertura na Cobertura/Membrana, em ambas as vistas Planta e Corte.

•Esconder nas Plantas: as Clarabóias ou as aberturas de Clarabóias não serão visualizadas na Planta. (Nas vistas tipo Corte, serão visualizadas apenas as aberturas.)

Abertura

•Mostrar com o Símbolo: As Aberturas exibidas na Planta Baixa e nas vistas dos Cortes, junto com seus símbolos.

•Mostrar Somente Abertura: Nenhum Símbolo é exibido

•Esconder: Aberturas escondidas em todas as vistas (incluindo Planta, 3D e Seção)

Zona

•Mostrar Selo da Zona: Marque esta caixa para exibir os Selos da Zona em seu projeto.
