Definições de Porta/Janela e Abertura
O que se segue é uma descrição da página da aba Definições de Porta/Janela e Abertura do Painel de Definições Personalizadas das Definições de Portas ou Janelas, a partir da Biblioteca INT do ARCHICAD.
Você pode definir todos os principais parâmetros nesta página da aba.

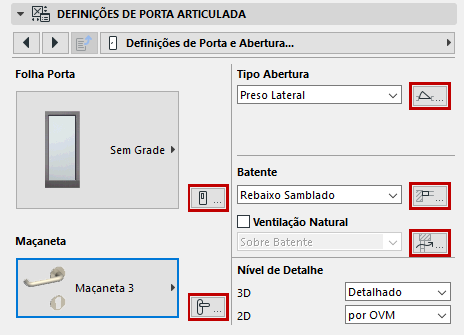

Para definir parâmetros adicionais, mais detalhados para qualquer um desses componentes (por exemplo, Folha, Batente), clique no ícone na parte direita das definições para acessar a página da aba respectiva, onde você vai encontrar parâmetros adicionais.
Folha da Porta e Maçaneta
Use os pop-ups para escolher um estilo de Folha e de Maçaneta para a porta.
Para definir parâmetros adicionais, clique no ícone à direita dos respectivos pop-ups para passar para a página da aba Tipo de Folha de Porta.
Tipo de Abertura
Para cada componente da abertura, escolher um tipo de pop-up. (Definições disponíveis dependendo do objeto da biblioteca.)
Para definir parâmetros adicionais, clique no ícone à direita da página da aba para passar para o Tipo de Abertura e Ângulo.
Consulte Tipo de Abertura e Ângulo (Porta/Janela).
Estilo da Estrutura: Escolha um de três estilos de estrutura.
Nota: Se a porta escolhida usa um tipo de abertura de dupla sentido, o estilo mais simples do Bloco é usado automaticamente. Neste caso, não há outras opções disponíveis.

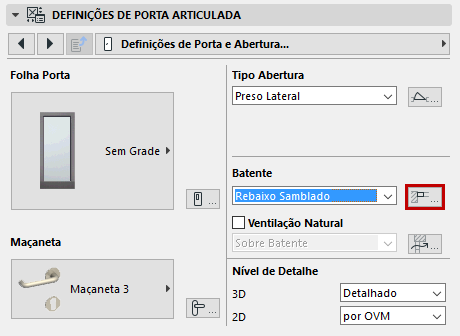

Para definir parâmetros de batente adicionais, clique no ícone à direita para passar para a página da aba Estilo do Batente (Marco) e Dimensões.
Ventilação Natural: Marque esta opção se a abertura utiliza ventilação natural, depois escolha se “sobre o Batente” ou “sobre a Vidraça.”
Para definir os parâmetros adicionais de ventilação, clique no ícone à direita para passar para a página da aba Ventilação Natural.
Ver Ventilação Natural.

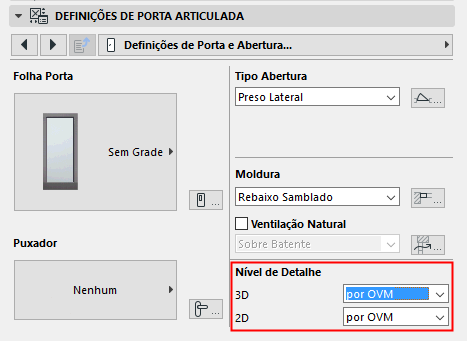

Escolha opções para o nível de detalhe com o qual pretende visualizar a abertura tanto em 2D, como em 3D.

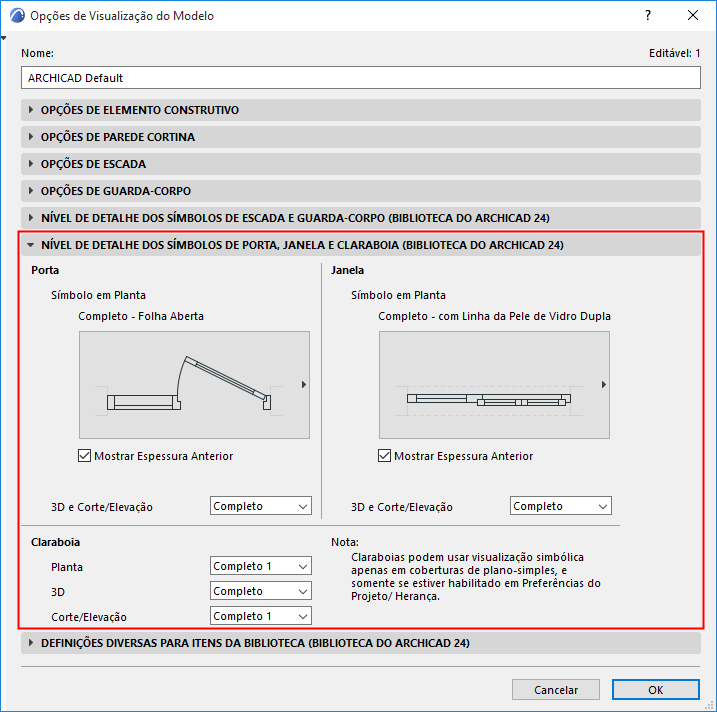

A definição padrão para o nível de detalhe 3D e 2D é Por OVM. Isto corresponde às opções definidas nas Opções de Visualização de Modelo (Documentação > Visualização do Modelo > Opções de Visualização do Modelo):
Nível de Detalhe 3D
Para sobrescrever as definições baseadas em OVM para esta Porta/Janela: Escolha entre Esquemático, Simplificado, ou Completo.
A partir da esquerda temos: Esquemático, Simplificado, Completo
Se você escolher Desligado, será mostrada apenas uma abertura vazia.
Nível de Detalhe 2D
Sensível à Escala: O nível de detalhes depende da escala do projeto.
De outro modo, você pode fixar o nível de detalhe para um determinado nível (p.ex. 1:200), ou desligá-lo (sendo que neste caso não é apresentado qualquer símbolo de abertura 2D).
