Utiliser les calques pour empêcher les intersections

Vous pouvez utiliser les Calques pour régir les intersections entre éléments.

Les éléments qui se croisent et appartiennent au même groupe d'intersection de calque seront reliés entre eux, à condition de les avoir dessinés correctement.

Les éléments qui appartiennent à des groupes d'intersection de calques différents ne se connecteront pas.

Exception pour 0 : Les éléments qui se trouvent dans le groupe d'intersection 0 ne produisent pas d'intersections (qu'ils se trouvent sur le même calque ou non).

Par défaut, chaque calque appartient au groupe 1, ce qui veut dire que tous les éléments seront connectés en fonction des règles de connexion générale d'ARCHICAD.

Editer numéro de groupe d'intersection de calques

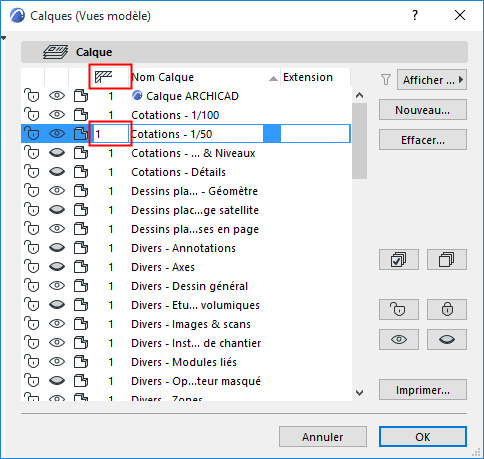

Allez au volet Calques du dialogue Options Calque (Documentation > Calques > Options Calque)

Editez la valeur sous l'icône intersection. Tous les éléments sur ce calque utiliseront ce groupe d'intersection de calque.


Remarque : Les numéros d'intersection de calque n'ont rien à voir avec les priorités d'élément, ils servent uniquement d'étiquettes (par ex. 1 ou 2) pour grouper des éléments.

Remarque : Deux éléments qui se trouvent dans le groupe d'intersection 0 ne se raccorderont pas.

Empêcher les connexions d'éléments : Associer des groupes d'intersection de calques séparés

Dans certains cas, vous voulez empêcher les connexions entre éléments - par exemple pour afficher les détails des murs composites. Dans ce cas, placer les murs qui se croisent sur des calques différents et associez ensuite à l'un de ces calques un numéro de groupe d'intersection de calque différent.


Les couches de mur ont des numéros de groupe d'intersection différents : Pas de connexion


Les couches de mur ont des numéros de groupe d'intersection identiques : Les murs se connectent

Remarque sur les intersections avec un calque masqué : Les éléments appartenant à des groupes d'intersection identiques se coupent même si l'un des calques concernés a été masqué. Cela peut donner des lignes “manquantes” indiquant une intersection avec un élément qui se trouve sur un calque invisible. Pour éviter ceci, ouvrez le dialogue Calques, sélectionnez l'un des calques et associez-le à un autre groupe d'intersection.

Sujet lié :

Elimination des lignes entre les éléments du modèle
