Jeux de stylos et Stylos (Gestionnaire d'attributs)
(Sujet parent : Gestionnaire d'attributs : Paramètres d'attribut éditables)
Sélectionnez un Jeu de stylos pour afficher ses stylos dans la partie inférieure du dialogue.
Chaque Jeu de stylos doit comporter 255 stylos.
Jeux de stylos (Partie supérieure du dialogue)
•Editer le nom (sélection individuelle seulement). Utilisez le menu contextuel pour copier-coller les textes.
•Voir les Stylos qu'il contient dans la liste inférieure (Stylos).

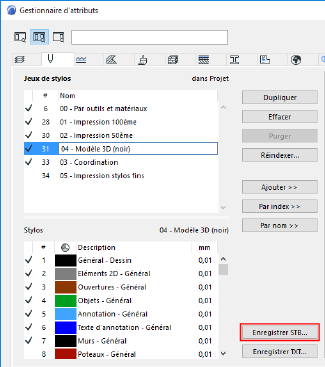

Enregistrer Jeu de stylos au format STB
Choisissez Enregistrer sous STB pour enregistrer un jeu de stylos sélectionné dans le format du Tableau de style de traçage d'AutoCAD (*.stb).
Le Tableau de style de traçage est utilisé pour AutoCAD afin d'établir une correspondance entre chacune des couleurs de votre dessin et chacune des épaisseurs de ligne de la sortie imprimée ou tracée.

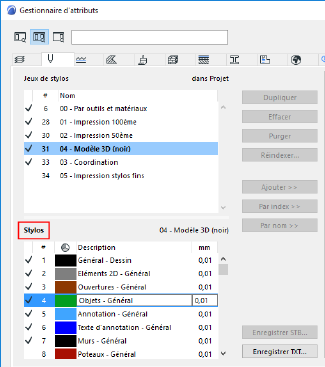

Stylos (partie inférieure du dialogue)
Dans le cas d'un Jeu de stylos sélectionné (mis en évidence et affiché en gras dans la liste supérieure), vous pouvez voir et éditer ses Stylos dans la liste inférieure.
•Editer le nom (sélection individuelle seulement). Utilisez le menu contextuel pour copier-coller les textes.
Vous pouvez sélectionner plusieurs Stylos pour les éditer ensemble :
•Couleur : Faites un double clic sur l'échantillon de Couleur pour l'éditer.
•Editer Description
•Epaisseur : En mm ou en points, comme défini dans le dialogue Options > Attributs élément > Couleurs de stylo.
Remarques :
–Les commandes de gestion d'attribut ne sont pas disponibles pour les attributs de Stylo individuels du projet.
–Vous pouvez supprimer un Stylo dans la liste temporaire : ceci aura l'effet de le rendre Non défini et de l'afficher en gris.
–Le projet doit contenir au moins un Jeu de stylos.
Voir aussi Dialogue Stylos et couleurs.
