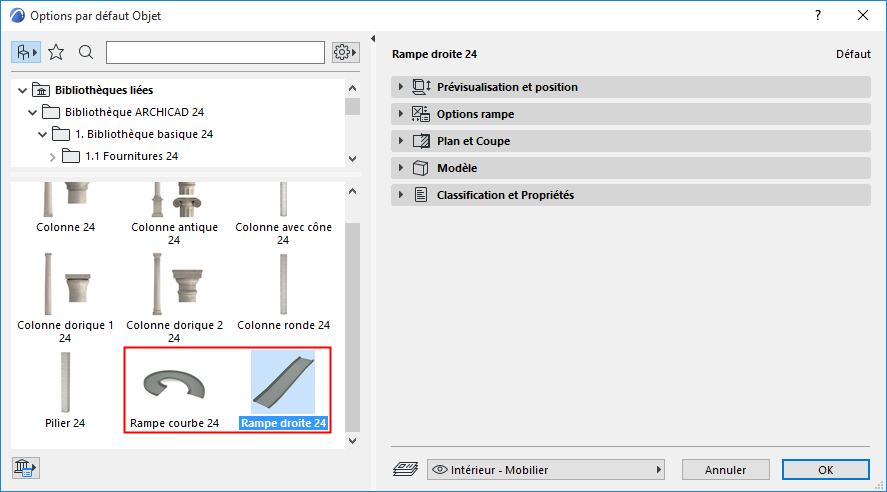

La Bibliothèque ARCHICAD contient des objets Rampe paramétriques (droits et courbes).
Utilisez ces objets pour créer des rampes standard affichées dans la forme don vous avez besoin.
Vous pouvez également définir des segments de transition individuels au sommet et à la base de la rampe.
Rampe droite
Pente
Utilisez le volet Options Rampe (page Dimensions) pour définir la pente de la rampe.
•Définissez la pente en Inclinaison, Pourcentage ou Degrés
•Vous pouvez également cocher la case Définir pente par dimensions : ensuite, saisissez les valeurs de Hauteur et de Dimension dans les champs en-dessous pour calculer la pente automatiquement.
|
|
Définir pente directement |
Définir pente en saisissant la longueur/hauteur de la rampe |
Texte

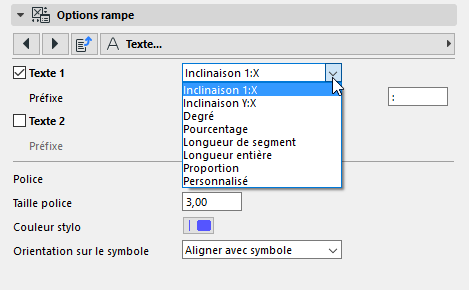

Utilisez la page Texte des Options Rampe pour afficher un texte optionnel d'une ou deux lignes sur la rampe 2D, dans le format choisi. Par exemple, pour une pente affichée comme 1:X, vous pouvez utiliser n'importe quel caractère ou texte comme séparateur.
Pente affichée en Inclinaison
Pente affichée en Degrés
Transitions
Dans le volet Options Rampe (pages Dimensions 1 et 2) :

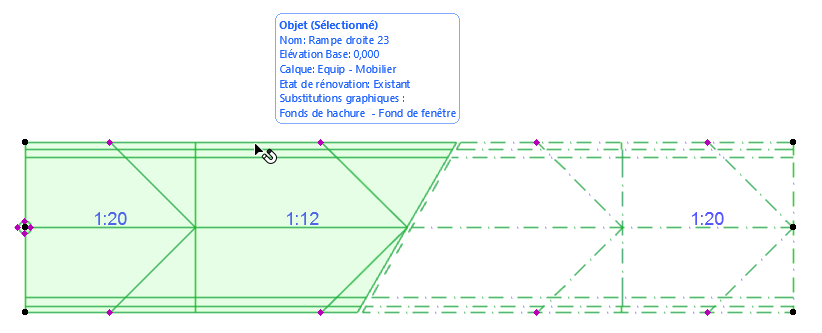

•Cochez Transitions de rampe pour créer et définir des segments de transition au sommet et à la base de la rampe.
•Définissez la pente de chaque segment (soit directement, soit par leurs dimensions). (Cliquez sur l'icône chaîne pour utiliser les mêmes valeurs pour les transition de sommet et de base.)
•Des champs de dimension supplémentaires sont disponibles sur la page Dimensions 2 : saisissez oui calculez les valeurs de longueur et de hauteur pour chaque segment de transition.

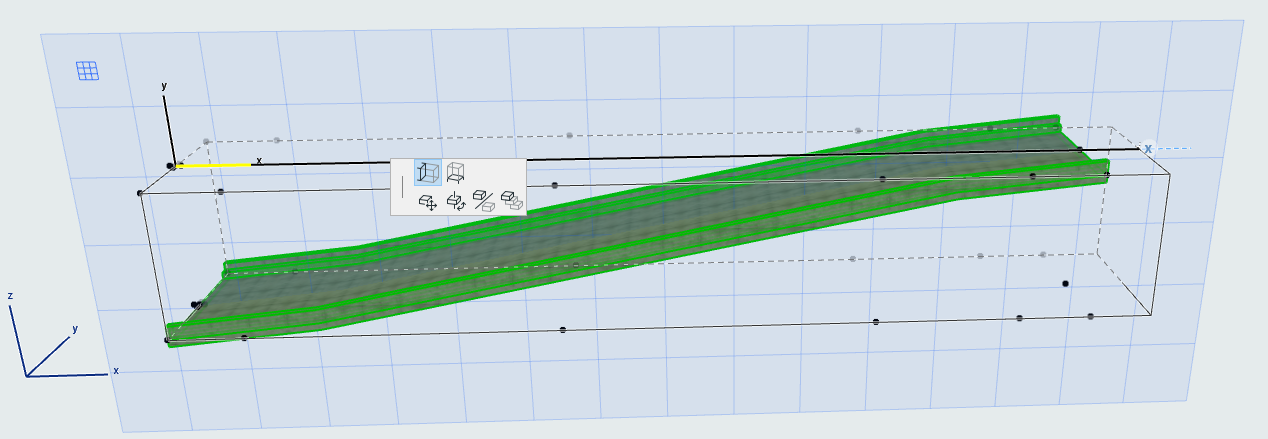

Remarque : Les rampes droites peuvent être étirées graphiquement en utilisant la commande Déplacer noeud ou Etirer de la palette contextuelle. En l'étirant, c'est le segment du milieu qui est modifié (et non les transitions).
Rampe courbe

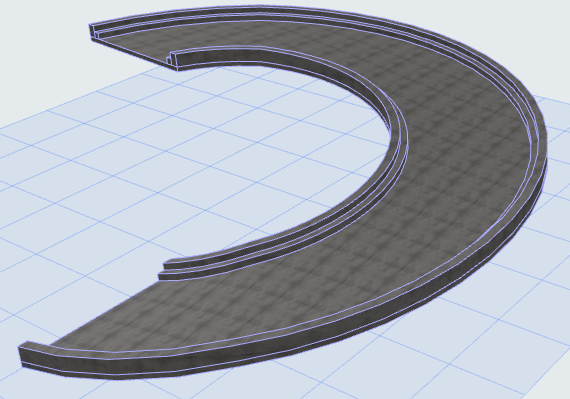

Pour un objet Rampe courbe, des valeurs de dimension supplémentaires sont disponibles.

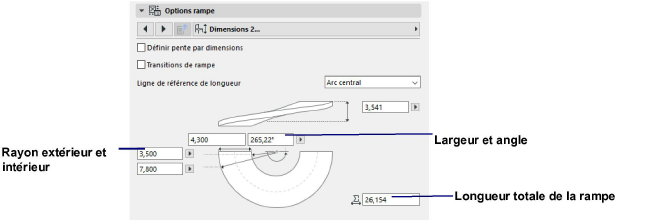

•Ajustez la largeur de la rampe et ses deux valeurs de rayon (intérieur et extérieur)
•La longueur de la rampe entière est affichée
•Cochez Transitions de rampe pour créer et définir des segments de transition au sommet et à la base de la rampe.
