Editer un motif de hachure vectoriel

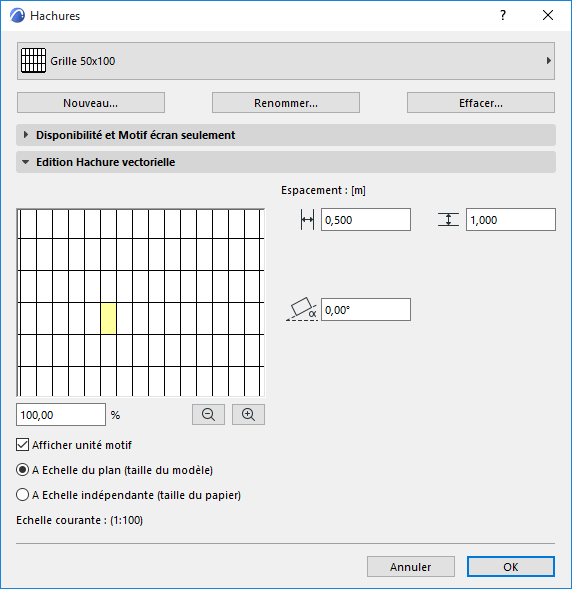

Ce volet apparaît dans le dialogue Hachures (Options > Attributs élément > Hachures) si vous éditez une hachure vectorielle.

Pour modifier le motif vectoriel, sélectionnez dans la liste déroulante en haut du dialogue la hachure à modifier.

Editez ses propriétés sur le volet Edition Hachure vectorielle avec le contrôles décrits ci-dessous :

Afficher unité de motif : Cochez cette case pour placer une surbrillance sur l'unité de symbole dans la fenêtre de prévisualisation.

Fenêtre à échelle : Entrer une échelle d'affichage en pourcentage dans cette case pour la vue dans la surface de hachure vectorielle.

Pour déterminer le rapport entre les hachures et l'échelle du projet, vous pouvez choisir entre deux boutons radio :

Voir aussi Echelle des hachures.

Réduire : Cliquez sur ce bouton pour faire un zoom arrière sur la vue dans la surface de hachure vectorielle.

Agrandir : Cliquez sur ce bouton pour faire un zoom avant sur la vue dans la surface de hachure vectorielle.

Espacement : Saisissez des valeurs dans cette section pour l'espacement horizontal et vertical du motif de hachure vectorielle.

Angle : Entrez une valeur dans cette section pour tourner la hachure vectorielle affichée dans la fenêtre exemple.

Quand vous avez fini, cliquez sur OK. Tous les éléments utilisant ce motif de hachure seront désormais affichés avec le motif modifié.
