•Pour les éléments de construction (de type Mur/Dalle/Poutre/Poteau/Toit/Coque/Forme/Maillage) : Les hachures coupées sont associées à l'attribut Matériau de construction. L'élément de construction utilisera la hachure coupée définie pour le matériau de construction associé.
Voir Matériaux de construction.
•Pour les éléments en GDL (Objets, Murs-rideaux) et les hachures à main levée dessinées avec l'outil Hachures, les hachures coupées sont attribuées dans leurs dialogues de paramétrage respectifs.
Pour définir une hachure coupée par défaut pour un élément fondé GDL, par exemple un objet :
1.Activez l'outil Objet ou sélectionnez l'objet placé.

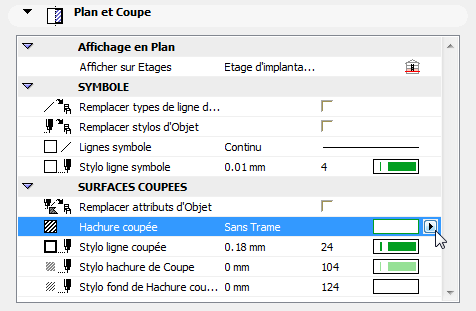

2.Allez au volet Plan et Coupe de son dialogue de paramétrage (ou cliquez sur le bouton Plan et Coupe dans la Zone Informations.)

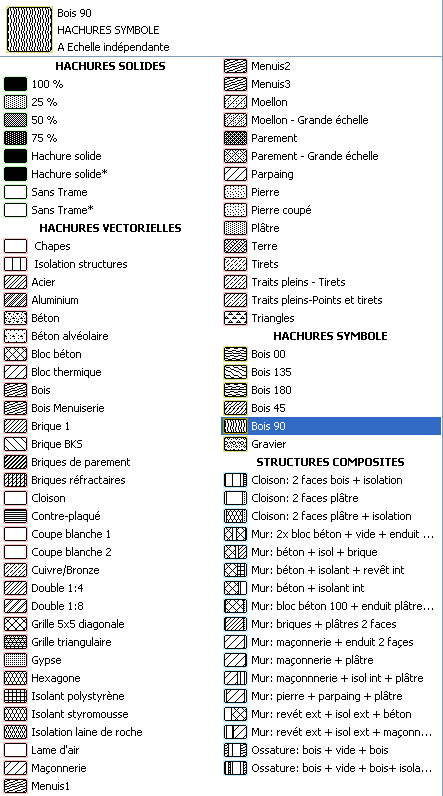

3.Pour le paramètre Hachure coupée listé, cliquez sur le nom ou l'icône de la hachure pour accéder à la liste des hachures disponibles et choisissez-en une.
Remarque : Seules les Hachures définies comme Hachures coupées dans Options > Attributs élément > Hachures sont disponibles ici.
