Editer le contenu d'un module lié

Cette section décrit trois flux d'activités :

Editer module dans un autre ARCHICAD

Rompre Lien (Emboîter éléments)

Enregistrer lien sous fichier...

Editer module dans un autre ARCHICAD

Non disponible pour les modules liés fondés IFC ou Rhino.

1.Utilisez l'une des méthodes suivantes :

Dans le Gestionnaire de module lié, choisissez le fichier source souhaité dans la liste des sources de lien, puis cliquez sur Ouvrir en nouvelle instance.

Sélectionnez le lien placé et choisissez la commande : Module lié > Editer module dans autre ARCHICAD à partir du menu contextuel.

2.Editez le fichier source comme vous le souhaitez et enregistrez-le.

Un conseil : si vous voulez voir le contexte en plan du module placé pendant que vous éditez sa source dans autre exemplaire d'ARCHICAD, utilisez la fonction de Référence de trace : (Voir Voir contexte d'un module lié en éditant le contenu du module.)

3.Retournez au premier projet (hôte).

4.Allez au Gestionnaire de modules liés. Dans la liste des sources de lien, vous voyez que l'état de la source de lien du module édité est maintenant Modifié. (Si nécessaire, cliquez sur Rafraîchir état.)

5.Cliquez sur Mettre à jour.

6.Cliquez sur OK pour exécuter la mise à jour de tous les liens du module et fermer le Gestionnaire de modules liés.

Remarque : Dans Teamwork, vous devez réserver les Sources de lien dans le Gestionnaire de modules liés pour pouvoir les mettre à jour.

Rompre Lien (Emboîter éléments)

Utilisez cette commande pour rompre ce lien et emboîter les éléments dans le projet hôte.

Utilisez cette fonction si vous avez placé le lien et que vous souhaitez l'éditer localement dans le projet hôte plutôt que dans son fichier source.

Par exemple : vous avez placé plusieurs liens d'un module représentant une chambre d'hôtel standard. Les dimensions d'une des chambres ne se conforment pas au plan. Vous pouvez rompre le lien de cet exemplaire et éditer son contenu pour qu'il tienne dans l'emplacement disponible.

1.Sélectionnez le Module sur le Plan.

2.Dans le menu contextuel ou dans le dialogue Options lien sélectionné, utilisez la commande Rompre lien (Emboîter éléments).

Vous pouvez également choisir Fichier > Contenu externe > Rompre lien (Emboîter éléments)

Remarque : Pour rompre tous les liens placés d'un module donné, utilisez la commande Rompre lien du Gestionnaire de modules liés.

Remarque : Dans Teamwork, la fonction Rompre Lien n'est pas disponible. En revanche, vous pouvez décomposer le Module lié. (Voir Décomposer un exemplaire de Module lié dans Teamwork.)

3.Editez les éléments au besoin. (Choisissez Edition > Groupes > Suspendre Groupes pour permettre l'édition.)

Enregistrer lien sous fichier...

Disponible dans le Gestionnaire de modules liés et à partir du menu contextuel d'un module lié placé.

Utilisez cette commande pour enregistrer les éléments de module lié comme un nouveau fichier de format module (.mod).

Par exemple : vous avez placé plusieurs liens d'un module représentant une chambre d'hôtel standard (chambre A). Vous souhaitez modifier la disposition de l'une des chambres (chambre B), mais sans emboîter ses éléments dans le projet hôte, car vous comptez placer d'autres liens de la chambre B par la suite).

1.Sélectionnez un lien. (Dans le Gestionnaire de module liés ou sur le Plan.)

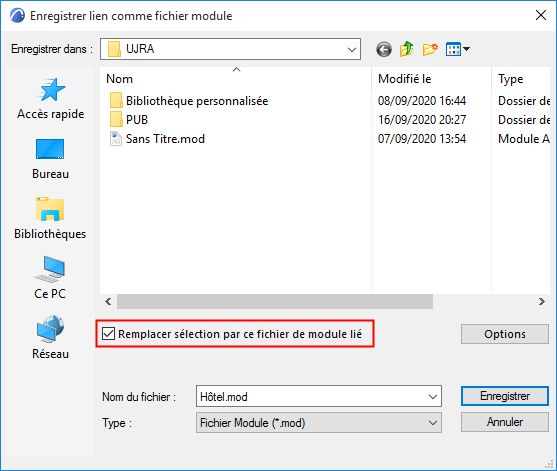

2.Choisissez la commande Enregistrer comme fichier ou Enregistrer lien comme fichier.

3.Cochez la case Remplacer sélection par ce fichier module lié.


Vous avez créé un nouveau module séparé (chambre B) que vous pouvez éditer indépendamment du module original (chambre A).
