1.Activez l'outil Appui structurel
–à partir de la Boîte à outils, ou
–avec Dessin > Outils Ingénierie structure > Appui structurel
2.Sur le Plan ou dans la Fenêtre 3D : placez le curseur sur le Membre analytique structurel auquel vous voulez ajouter l'appui.
3. Selon le type du membre (1D ou 2D), le retour graphique indique les types d'appui disponibles : Point, Ligne, et/ou Surface.

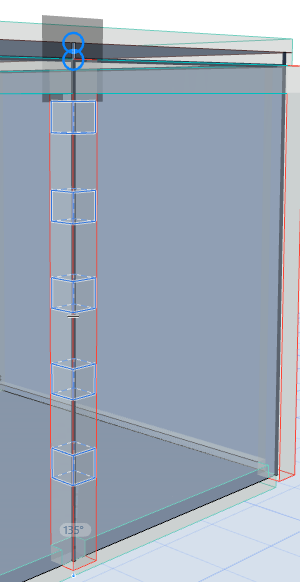

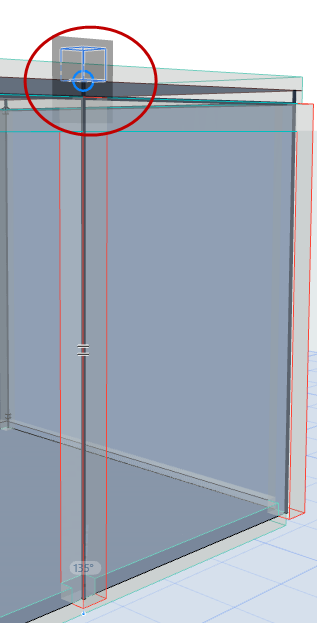

Prévisualisation graphique : Support point et ligne pour Membre 1D

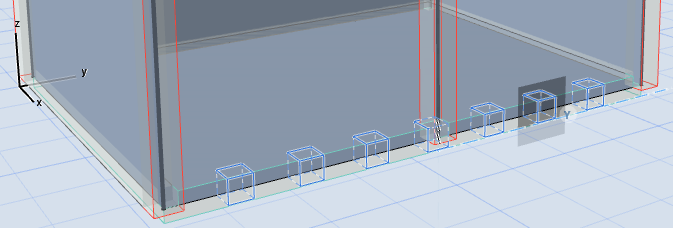

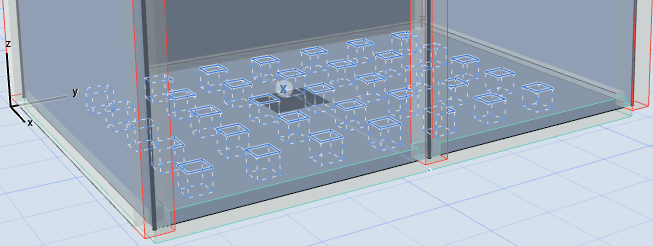

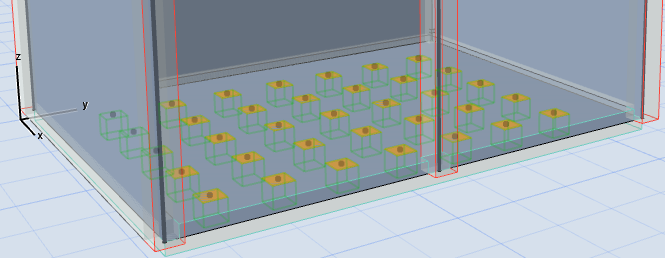

Prévisualisation graphique : Support ligne et surface pour Membre 2D
4.Quand vous voyez apparaître la géométrie de support dont vous avez besoin, cliquez pour la placer.
5.Utilisez les réglages de l'outil Support ou la Zone Informations pour configurer les options supplémentaires, si nécessaire.

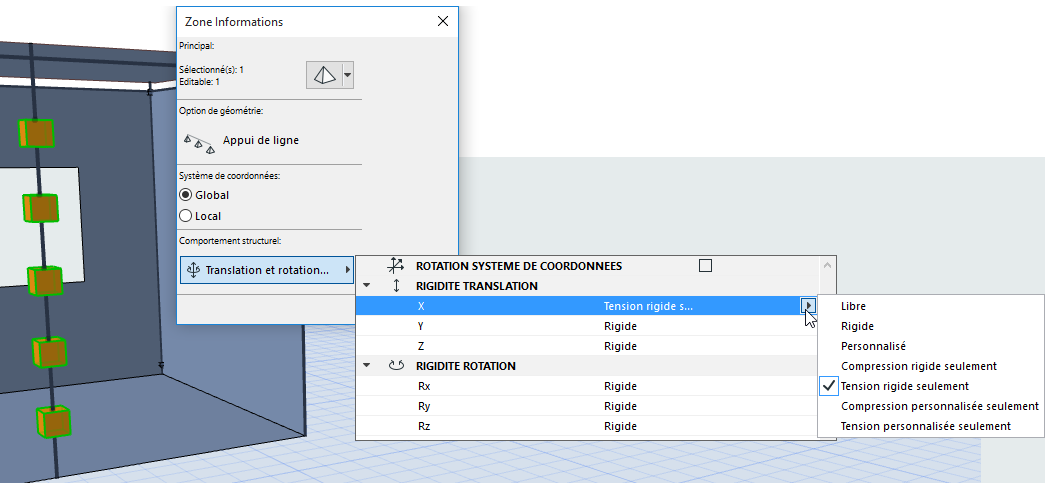

Rigidité en translation/rotation d'un élément de support ligne
Options par défaut de l'outil Appui structurel
En plaçant un nouvel Appui structurel, les réglages par défaut de l'élément reflètent les options et les unités de mesure utilisés par les appuis de type Point (dont certains ne sont pas applicables à d'autres géométries d'appui). Même dans un tel cas, choisissez simplement les valeurs requieses par votre géométrie d'appui spécifique (par ex. appui Ligne ou Surface Support).
Après le placement, les options d'élément sélectionné afficheront les options et les unités de mesure correctes et pertinentes.
