Correspondance de profils (Exporter vers SAF)

Utilisez la Correspondance de profils pour établir la correspondance entre les Membres 1D qui sont des Profils complexes et leurs équivalents exacts ("Coupe transversale SAF”) dans le logiciel externe.

Remarque : La correspondance ne doit être établie que pour les Membres 1D qui sont des Profils complexes, car l'épaisseur de tous les Membres 2D est automatiquement reconnue et la correspondance est établie. Leurs matériaux sont définis en fonction du volet Correspondance de matériaux.

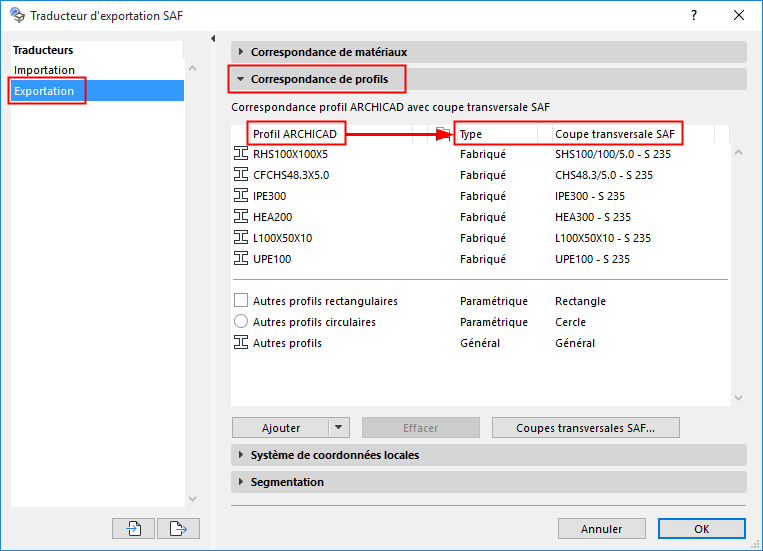

Choisissez Fichier > Interopérabilité > SAF > Traducteurs SAF et choisissez le traducteur d'exportation.


Types de Coupe transversale dans SAF

Le standard SAF définit quatre types de coupe transversale :

Fabriqué : Coupes transversales de fabrication industrielle, avec des noms standard.

Composé : Coupe composée basée sur plusieurs profils fabriqués (par ex. deux profils en I). Exemple de saisie d'une coupe transversale composée : profil = IPE200 et paramètres=10mm (distance entre profils).

Paramétrique : Les coupes transversales sont définies par leur forme et par leurs dimensions (paramètres).

Général : Sert à définir la forme générale de la coupe transversale. Se compose d'un ou plusieurs polygones fermés incluant des percements. N'utilise pas de noms standard.

Les Coupes transversales SAF “Paramétriques” ou “Générales”
