Options de segmentation (Exporter vers SAF)

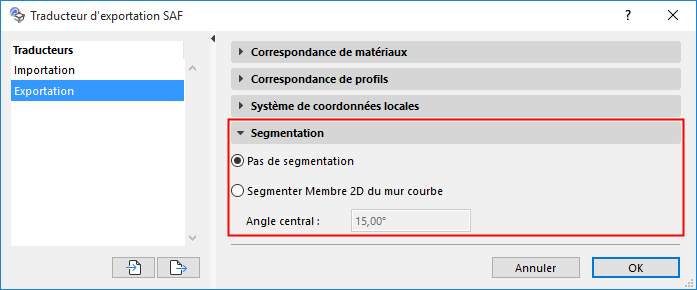

Accédez aux réglages du Traducteur SAF avec :

Fichier > Interopérabilité > SAF > Traducteurs SAF.

Ce volet affecte l'exportation vers SAF des Membres 2D générés à partir de murs courbes.

Remarque : Cette option concerne l'exportation seulement. Les effets de cette option ne sont pas visibles dans ARCHICAD.


Pas de segmentation Ceci est l'option par défaut. Si le logiciel d'analyse structurelle hôte est capable de gérer les Membres 2D courbes générés à partir de murs courbes, utilisez ce réglage par défaut.

Segmenter Membre 2D du mur courbe: N'utilisez cette option que si logiciel d'analyse structurelle hôte n'est pas capable de gérer les murs courbes. Le Membre 2D courbe sera exporté sous forme de segments multiples.

Dans le champ Angle central : Définissez l'angle maximum des segments obtenus.

L'angle fermé par les segments obtenus sera une approximation de l'angle central que vous avez défini (sans jamais l'excéder), mais les ajustements suivants entrent également en jeu :

-Si le mur courbe contient des noeuds supplémentaires en plus de ses extrémités (par ex. des noeuds structurels aux points de connexion d'un élément avec le mur), les segments seront créés de manière à ce que leurs extrémités coïncident avec ces noeuds existants.

-En fonction de l'emplacement de ces noeuds, les valeurs réelles de l'Angle central (et des longueurs de segment) peuvent varier.

Remarques importantes :

Si vous choisissez Segmenter Membre 2D du mur courbe : le logiciel externe générera des extrémité de segment supplémentaires coïncidant avec les noeuds des Appuis structurels et Liens structurels attachés à ce mur courbe.

Les arêtes internes nouvellement générées des segments du mur exporté verront leurs relâchements d'arête définis comme Rigides (quelles que soient les valeurs de relâchement des arêtes de mur originales).
