Réglages divers (Importer SAF vers ARCHICAD)

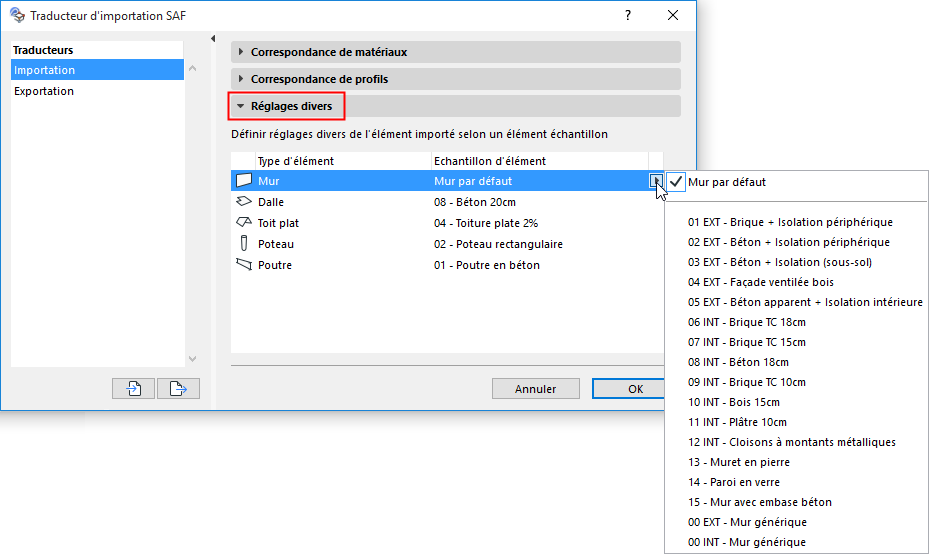

Accédez aux réglages du Traducteur SAF avec :

Fichier > Interopérabilité > SAF > Traducteurs SAF.

Dans ce volet, choisissez des options d'outil ARCHICAD par défaut pour chaque type de membre analytique importé (mur, dalle, toit, poteau et poutre).

Pour chaque type d'élément, utilisez le contrôle déroulant pour choisir soit les réglages par défaut de l'outil ARCHICAD donné, soit l'un de ses Favoris.


A quoi servent ces réglages ?

Un grand nombre des paramètres analytiques structurels des éléments SAF importés sont correctement recréés (ou créés par correspondance manuelle) dans ARCHICAD : géométrie, emplacement, paramètres de matériau et de coupe transversale, etc. En important un fichier SAF, ces données SAF remplaceront les valeurs correspondantes dans ARCHICAD.

Toutefois, les éléments analytiques importés dans ARCHICAD sont transformés en éléments physiques possédant de nombreux autres paramètres (par ex. jeu de stylos, classification)  non définis dans SAF.

Par conséquent, pour définir son apparence physique dans ARCHICAD, chaque élément analytique importé utilisera les définitions d'outil que vous choisissez dans le volet Divers du Traducteur d'importation SAF (pour tous les réglages non définis dans SAF).

Le tableau suivant récapitule les éléments ARCHICAD créés à partir des Membres 1D et 2D importés de SAF :

Membre 1D importé



Elément ARCHICAD

Angle d'inclinaison < 45 degrés

Poutre

Angle d'inclinaison > 45 degrés

Poteau

Membre 2D importé



Elément ARCHICAD

Le plan est horizontal

Dalle

Le plan est entre 0 et 45 degrés

Toit à plan unique

Le plan est entre 45 et 90 degrés

Mur
