Options générales pour estimation énergétique
Cette section contient des informations sur la manière de définir vos préférences générales pour la fonction Estimation énergétique.
L'Estimation énergétique utilise les unités de calcul que vous avez définies dans ARCHICAD dans Options > Préférences du projet > Unités et règles de calcul. Cela veut dire qu'Estimation énergétique utilisera les mêmes unités que le projet ARCHICAD auquel vous les aurez appliqués.
Options de réglage d'unité supplémentaires :
•En définissant les composants des systèmes de chauffage et de ventilation dans le dialogue Systèmes de construction, vous pouvez choisir les degrés Celsius ou Fahrenheit pour la température de l'eau.
Ainsi, par exemple, vous pouvez régler l'échelle de la température de la Génération d'eau chaude de manière indépendante des autres unités. (Ceci peut être utile si, dans votre pays, les unités de mesure des dimensions s'expriment en mètre et celle des températures, en degrés Fahrenheit.)
•Dans les volets Calculateur Indice U (Indice R) et Remplacer Indice U (Indice R), cliquez sur le menu déroulant pour faire alterner l'Indice U et l'Indice R selon les besoins.
Conventions générales de la modélisation
Pour obtenir un résultat optimal avec Estimation énergétique, suivez les consignes suivantes lors de la modélisation énergétique du bâtiment dans ARCHICAD :
•Utilisez l'outil Maillage pour modéliser le Niveau du site du bâtiment, en particulier si la géométrie du terrain s'avère complexe.
•Dans le cas ou vous utilisez des éléments de construction possédant une structure composite (cela concerne les murs, les dalles et les toits), ces éléments composites ne doivent, en aucun cas, être modélisés séparément : une seule structure (face interne et face externe) doit être visible dans le modèle énergétique. Vous devez, par ailleurs, vous assurer que les zones d'espace interne, "épousent" correctement ces structures.
•Veillez à ce que l'utilisation des hachures soit cohérente à l'intérieur du projet : une hachure donnée doit toujours correspondre à la même matière de construction simple ou composite :
Voir Estimation énergétique : BIM vers BEM directement pour en savoir plus sur les directives de modélisation.
Si vous travaillez sur un projet partagé, vous devez d'abord réserver la palette Révision modèle énergétique en utilisant l'interface de contrôle de la palette ou des dialogues ouvrant de celle-ci.
Personnaliser les couleurs de Révision du modèle énergétique

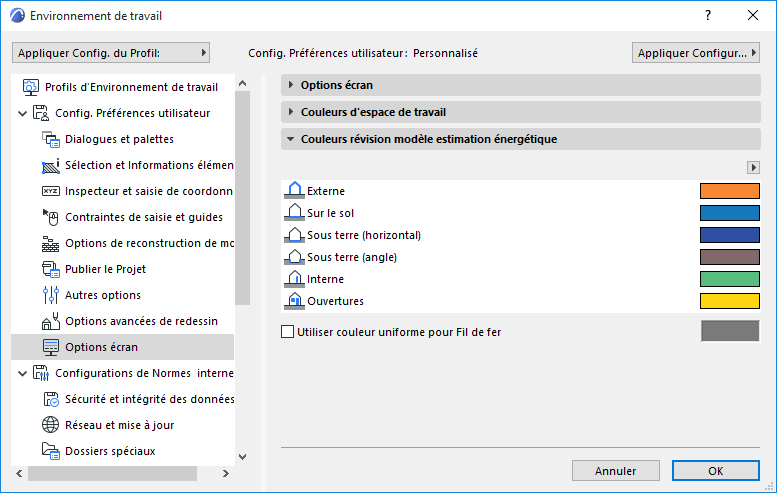

Pour définir ou modifier les couleurs 3D par défaut des structures et des ouvertures listées dans la palette Révision du modèle : choisissez Options > Environnement de travail > Options écran, et utilisez le volet Couleurs Révision modèle estimation énergétique :
Pour accéder rapidement à ces contrôles, sélectionnez Personnaliser couleurs de révision modèle dans le menu déroulant à droite du bouton Afficher en 3D en haut de la palette Révision du modèle :
