Navigation dans le Gestionnaire de projet IFC : Attributs et Propriétés

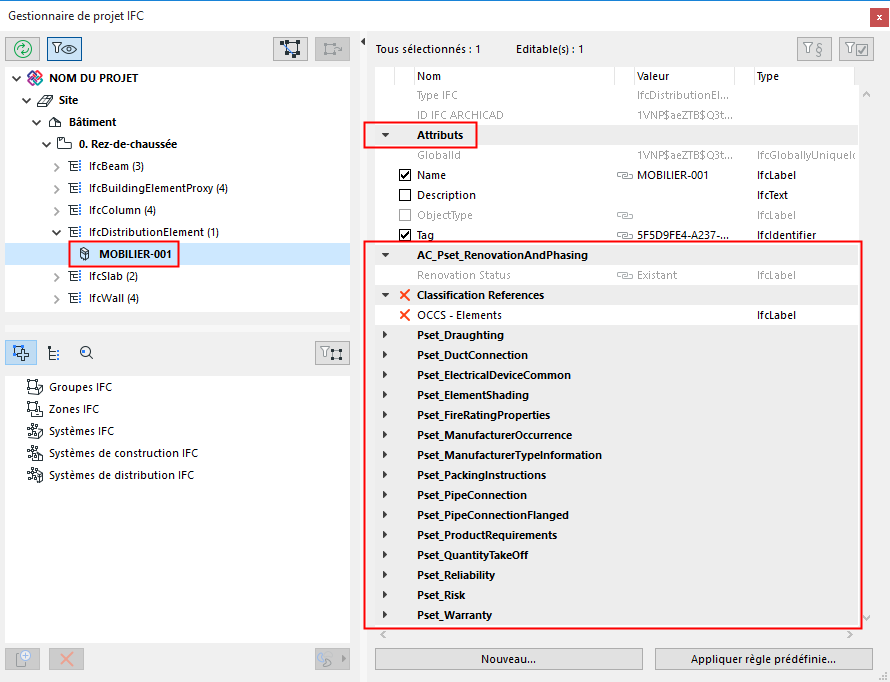

Sélectionnez un élément du projet dans l'arborescence : pour l'article sélectionné, s'affichent du côté droit du Gestionnaire de projet IFC :

les Attributs IFC disponibles

les Propriétés groupées en Jeux de propriétés

les Références de classification


En cas de sélection multiple, ce sont les données IFC de l'élément sélectionné en dernier qui sont affichés.

En tête de la liste, vous pouvez voir le nombre des éléments sélectionnés et éditables.

De nombreux Propriétés et Attributs IFC sont définis automatiquement, selon les règles de Correspondance des propriétés définies dans le Traducteur pour l'exportation IFC.

Filtrer les données affichées dans le Gestionnaire de projet IFC

Les types de données IFC sont très nombreux, et la plupart du temps vous n'avez pas besoin de les voir tous à la fois dans le Gestionnaire de projet IFC. Utilisez les deux boutons de filtre en haut à droite pour rétrécir les données affichées ici :

Afficher les Propriétés du Traducteur de prévisualisation actif seulement

Activez ce bouton pour affichet uniquement les données fondées sur le préréglage de Correspondance des propriétés du Traducteur de prévisualisation.


Afficher les Propriétés du Traducteur de prévisualisation actif seulement (Correspondance Propriétés pour exportation IFC)

Voir aussi Traducteur de prévisualisation etCorrespondance Propriétés pour exportation IFC.

Si vous n'activez pas ce filtre, le Gestionnaire de projet IFC affichera également toutes les nouvelles propriétés créées ici et dans les dialogues de paramétrage des éléments, ainsi que les données personnalisées ajoutées lors d'un processus d'importation.

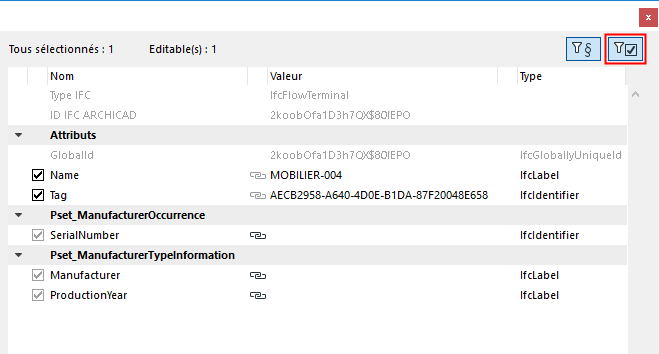

Afficher articles ayant des valeurs seulement

Utilisez cette commande à bascule pour n'afficher que les données possédant des valeurs associées : c'est-à-dire que leur case à cocher est active.


Remarque : Les Propriétés dont le champ est vide alors que la case à cocher correspondante est active sont considérées comme possédant une valeur associée.
