Options Consolidation hachures

Pour ouvrir ce dialogue, vous devez d'abord sélectionner au moins deux éléments de type hachure. Choisissez la commande Edition > Modifier > Consolidation hachures.


Pour plus d'informations sur ce sujet, voir Consolidation ou optimisation des lignes et des hachures dans les fenêtres de dessin.

Découper hachures superposées : Toutes les hachures sélectionnées qui se recouvrent partiellement ou entièrement seront découpées de manière à ce que la hachure supérieure reste en place ; toutes les autres hachures ou parties de hachures recouvertes par la hachure supérieure seront supprimées.

Remarque sur les hachures confondues avec fond transparent : Si la hachure supérieure a un fond transparent, les hachures de fond unies qui se trouvent en-dessous seront conservées, puisqu'elles sont visibles.

Exception : Si plusieurs hachures transparentes se recouvrent, seule celle en haut sera conservée en entier ; toutes les hachures ou parties de hachures ayant un fond transparent et recouvertes par la hachure supérieure qui se trouvent en-dessous seront supprimées.

Convertir contours de hachure en lignes et arcs: Tous les contours de hachure seront décomposés en segments de ligne et en arcs simples.

Fusionner hachures adjacentes identiques : Toutes les hachures adjacentes ayant un motif de hachure ou des couleurs identiques seront fusionnées en une seule, quel que soit leur ordre d'affichage.

Remarque : Pour la fonction Fusionner hachures adjacentes identiques, “identique” signifie que les hachures ont un motif de hachures, des couleurs d'avant-plan et de fond et une orientation identiques. Les hachures ayant une orientation de motif différent (origine de projet/origine de hachure/déformé) ne seront pas fusionnées.

La hachure obtenue reprendra l'identifiant de la plus grande des hachures originales.

Contours des hachures fusionnées : Si vous avez coché “Fusionner hachures adjacentes identiques”, trois options deviennent actives.

Ne pas fusionner les hachures ayant un contour : Ces hachures ne seront pas fusionnées.

Fusionner hachures identiques ayant des contours identiques : Seules seront fusionnées les hachures dont les contours aussi sont identiques.

Fusionner hachures identiques quels que soient leurs contours Toutes les hachures identiques sont fusionnées, qu'elles possèdent des contours ou non, ou que leurs contours soient les mêmes ou non. Si vous cochez cette option, des contrôles supplémentaire sont activés et vous permettent de définir le type de ligne et le stylo des contours qui apparaîtront après la consolidation.

Remarque : Si vous avez coché “Convertir contours de hachure en lignes et arcs”, ces options ne seront pas disponibles, puisque les contours n'existeront plus après la consolidation.

Les hachures ayant une orientation de motif différent (origine de projet/origine de hachure/déformé) ne seront pas fusionnées.

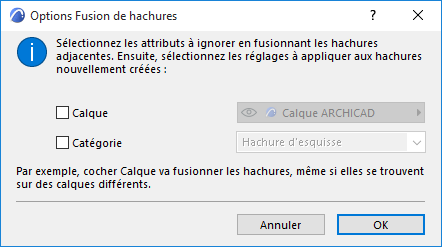

Options Fusion : Si vous avez sélectionné Fusionner hachures adjacentes identiques, le bouton Options Fusion est activé. Cliquez sur ce bouton pour ouvrir le dialogue Options Fusion... où vous pouvez définir les attributs des hachures obtenues en résultat.


Cliquez sur un ou attribut ou sur tous les deux :

Calque

Catégorie

Cocher un attribut ici signifie que le programme ne tiendra pas compte de ces attributs en fusionnant les hachures adjacentes.

Ainsi, si vous cochez l'option “Catégorie”, ARCHICAD fusionnera les hachures adjacentes même si les hachures ne sont pas associées à la même Catégorie de hachures (par exemple, l'une est une hachure d'esquisse et l'autre une hachure de recouvrement).

Pour chacun des attributs cochés dans ce dialogue, les contrôles de Calque/Stylo/Catégorie deviennent actifs, ce qui vous permet d'associer un calque, un stylo ou une catégorie aux hachures obtenues par la fusion.

Par exemple, après avoir coché l'option Catégorie, vous devez décider si la nouvelle hachure fusionnée à partir des hachures d'esquisse et de recouvrement originales sera une hachure d'esquisse; une hachure de recouvrement ou une hachure coupée.
