Encombrement minimum

La description ci-dessous concerne la page Encombrement minimum du volet Options personnalisées d'une “Porte battante” avec tierce vitrée avec imposte, provenant de la Bibliothèque ARCHICAD internationale.

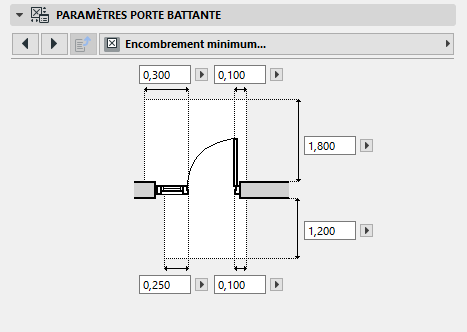

Utilisez ces contrôles pour définir les exigences d'espace libre minimum des deux côtés de la porte.


Vous pourrez ensuite les activer comme une aide au dessin dans le dialogue Options vue modèle pour afficher l'encombrement minimum (des portes et des objets) sur le plan.


Pour visualiser les limites d'encombrement minimum sur le plan pour toutes les portes et tous les objets du projet pour lequel ce paramètre a été défini :

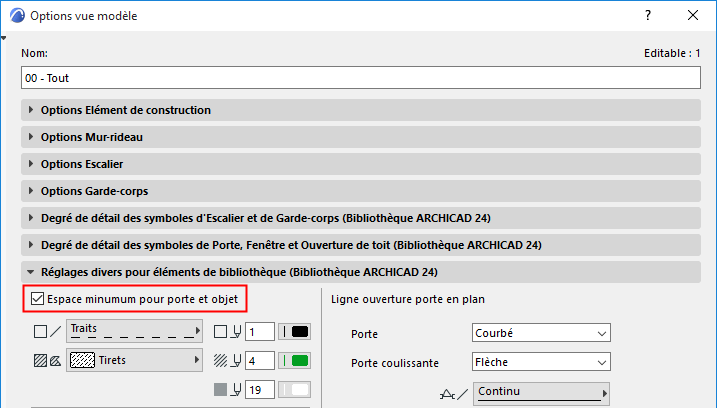

1.Choisissez la commande Documentation > Vue modèle > Options vue modèle

2.Ouvrez le volet Réglages divers pour éléments de bibliothèque.

3.Cochez la case Espace minimum des portes et des objets.


Utilisez les contrôles sous la case à cocher pour définir les stylos, types de ligne et motifs de hachure pour l'affichage de l'encombrement minimum.

Pour des informations générales sur les Options personnalisées, voir Où peut-on définir les paramètres de Fenêtre/Porte.
