Elemente verteilen

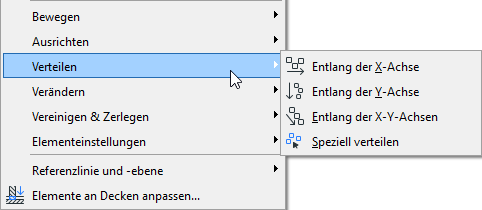

Verwenden Sie dieses Menü (Bearbeiten > Verteilen) zum gleichmäßigen Verteilen ausgewählter Elemente nach verschiedenen Kriterien:


Siehe auch die Option Verteilen des Befehls Multiplizieren unter Elemente Multiplizieren.

Die Verteilungsbefehle sind nur aktiv, wenn Sie mindestens zwei Elemente ausgewählt haben.

ARCHICAD identifiziert imaginäre Punkte rechts/links/oben/unten/zentriert eines Elementes entsprechend einem (unsichtbaren) Begrenzungsrahmen um das Element.

Angenommen, Sie wollen Elemente verteilen, die das folgende Ecktisch-Objekt beinhalten.:


ARCHICAD verwendet den Mittelpunkt des Begrenzungsrahmens des Tisches (hier rot dargestellt):


Anmerkung: Wenn Sie einen anderen Ankerpunkt der zu verteilenden Elemente verwenden wollen, verwenden Sie die Optionen für die spezielle Ausrichtung (Bearbeiten > Verteilen> Speziell verteilen).

Entlang der X-Achse: Die beiden ausgewählten Elemente an beiden Enden bleiben an ihrer Position; die übrigen werden gleichmäßig dazwischen aufgeteilt.

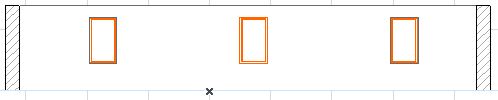

Angenommen, Sie haben drei Fenster gleichmäßig entlang der Wand aufgeteilt.

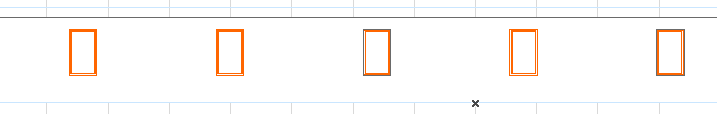

Als Ergebnis einer Entwurfsänderung wird die Wand verlängert, und Sie fügen zwei weitere Fenster hinzu.


Um sicherzustellen, dass sie alle gleichmäßig aufgeteilt wurden, wählen Sie alle Fenster aus und verwenden Sie Bearbeiten > Verteilen > Entlang der X-Achse.


Entlang der Y-Achse: Die beiden ausgewählten Elemente an beiden Enden (vertikal) bleiben an ihrer Position; die übrigen werden gleichmäßig dazwischen aufgeteilt.

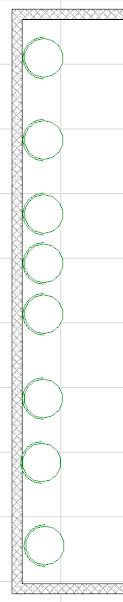

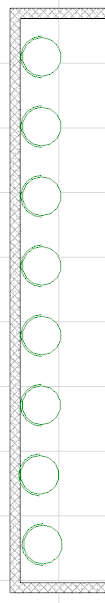

Angenommen, Sie wollen Stühle gleichmäßig entlang der hinteren Wand des Raums aufteilen. Wählen Sie sie aus und verwenden Sie Bearbeiten > Verteilen > Entlang der Y-Achse.

DistributeY1.png     DistributeY2.png

Entlang der X-Y-Achsen: Die beiden ausgewählten Elemente an beiden Enden (links oben und rechts unten) bleiben an ihrer Position, und der Rest wird gleichmäßig entlang einer XY-Diagonalen aufgeteilt.

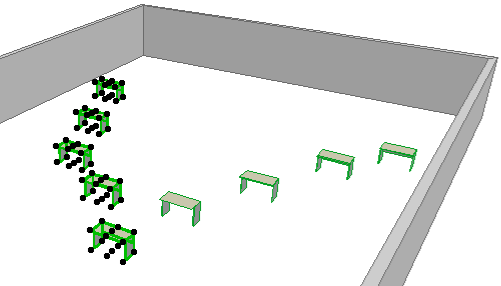

Sie haben beispielsweise neun Schreibtische in einer V-Anordnung im Seminarraum platziert.

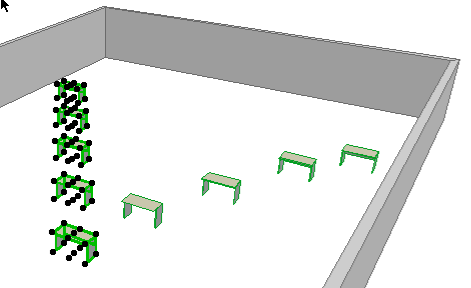

Für eine präzise Aufteilung der Schreibtische wählen Sie eine Gruppe aus 5 Schreibtischen aus und verwenden Sie Bearbeiten > Verteilen > Entlang der X-Y-Achsen.

Erste Gruppe:

DistributeXY1.png   DistributeXY2.png

Wiederholen Sie den Schritt mit einer zweiten Gruppe aus fünf Tischen.

Endergebnis:
