Diese Bedienelemente befinden sich im Profil-Manager (Optionen > Element-Attribute > Profile).
Abstands-Modifikatoren sind optionale Bedienelemente eines Profils, die zum Versetzen oder Steuern einzelner oder mehrerer Kanten eines platzierten Profilelements verwendet werden.
Für jedes Profil werden Abstands-Modifikatoren (sofern vorhanden) im Modifikatoren-Teilfenster aufgelistet.
Sie werden im Profileditor angezeigt, wenn ihre Sichtbarkeit im Ebenen-Teilfenster aktiviert wurde.

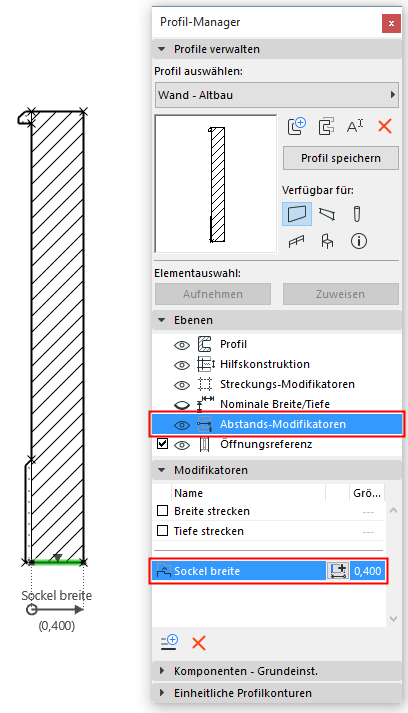

Profileditor: Element mit Abstands-Modifikator
•Ein Profil kann individuell im platzierten Element verändert werden, so dass nicht mehr mehrere ähnliche Profile erstellt und verwaltet werden müssen.
•Bearbeiten Sie das Profil numerisch über seinen Einstellungsdialog oder grafisch im Grundriss, im Schnitt oder in 3D.
•Parametrische Modifikatoren und ihre Werte können etikettiert, in interaktiven Auswertungen aufgelistet und in Ausdrucks-Eigenschaften verwendet werden.
Anmerkung: Abstands-Modifikatoren unterstützen nur profilierte Wände, Träger und Stützen.
