Schraffurkategorien

Schraffurkategorien werden zum Gruppieren von Schraffuren entsprechend ihrer Funktion im Projekt verwendet: Schnittschraffur (zwei Arten), Deckschraffur, Zeichnungsschraffur.

1.Schnittschraffuren (zwei Varianten):

Für Konstruktions-Elemente (Wand/Decke/Träger/Stütze/Dach/Schale/Morph/Freifläche/Öffnung): Schnittschraffuren werden über das Attribut Baustoff zugewiesen. Wenn ein solches Element zerlegt wird (z. B. in einer Detailzeichnung), so gehört die resultierende Schraffur zur Kategorie Schnittschraffur - Baustoff. Eine Detailschraffur in dieser Kategorie behält die physischen Eigenschaften des ursprünglichen Konstruktionselementes.

Weisen Sie diese Schraffurkategorie den Schraffuren in den Details zu, die für die Wärmebrücken-Analyse im EcoDesigner STAR (Add-On-Produkt) verwendet werden.

Für GDL-basierte Elemente (Objekte, Fassaden) oder für eine mit dem Schraffur-Werkzeug erzeugte 2D-Schraffur werden Schnittschraffuren in ihren entsprechenden Einstellungsdialogen zugewiesen. Wenn ein solches Element zerlegt wird, gehört die verbleibende Schraffur zur Kategorie Schnittschraffur (ohne zugewiesene physische Eigenschaften).

Schnittschraffuren können vom DXF/DWG-Übersetzer optional auf einer eigenen Ebene platziert werden.

2.Deckschraffuren: Deckschraffuren können bei der Darstellung von Trägern, Stützen, Decken, Dächern, Freiflächen, Schalen, Öffnungen, Morphs und Raumflächen im Grundriss verwendet werden: Nutzen Sie dafür die Deckschraffur-Bedienelemente im Einstellungsdialog des Elements. Wenn ein solches Element zerlegt wird (z. B. in einer Detailzeichnung), so gehört die resultierende Schraffur zur Kategorie Deckschraffur.

Deckschraffuren können während DXF/DWG-Umwandlungen optional auf ihrer eigenen Ebene platziert werden.

Siehe Zuweisen einer Deckschraffur.

3.Zeichnungsschraffuren: Zeichnungsschraffuren können genau wie die anderen Kategorien zur Darstellung den Elementen zugewiesen werden, oder sie sind einfach 2D-Schraffuren, die von Hand in einem Modellfenster gezeichnet werden. Sie können eine solche Schraffur jedoch auch zu Anzeige- oder Export-Zwecken der Kategorie “Deckschraffur” oder “Schnittschraffur” zuweisen. (Siehe unten.)

Ändern Sie die Kategorie des 2D-Schraffurelementes.

1.Wählen Sie das Schraffurelement in dem Projekt aus.

2.Wechseln Sie zum Infofenster des Schraffur-Werkzeugs (oder zu den Schraffur-Werkzeugeinstellungen).

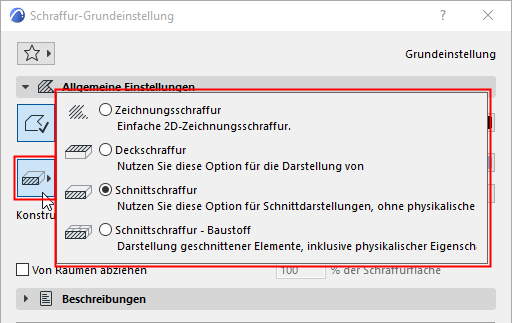

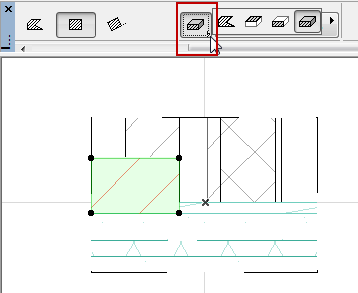

FillCatChange.png         FillCategoryChoose.png

3.Ändern Sie seine Schraffurkategorie.

Wenn Sie beispielsweise eine Schraffur als Teil eines Detail zeichnen und diese eine Schnittschraffur gelten soll, ändern Sie die Kategorie von “Zeichnungsschraffur” in “Schnittschraffur - Baustoff”. Auf diese Weise verhält sich diese Schraffur wie die Baustoffe von Bauteilen im Projekt, wenn Sie sie in eine DWG-Ebene exportieren.

Ändern der Kategorie einer Schraffur

Jede Schraffur ist Teil einer oder mehrerer Schraffurkategorien. Diese Zuordnung bestimmt die Verfügbarkeit einer Schraffur in den Auswahl-Menüs der entsprechenden Werkzeuge bzw. Attribute, die Schraffuren verwenden.

Siehe Definieren der Schraffur-Verfügbarkeit in Popups.

Verwenden von Schraffurkategorien zum Steuern der Schraffuranzeige mit den graphischen Überschreibungen

Standardmäßig wird jede Schraffur im Projekt so angezeigt, wie Sie sie in den Elementeinstellungen oder Schraffureinstellungen definieren.

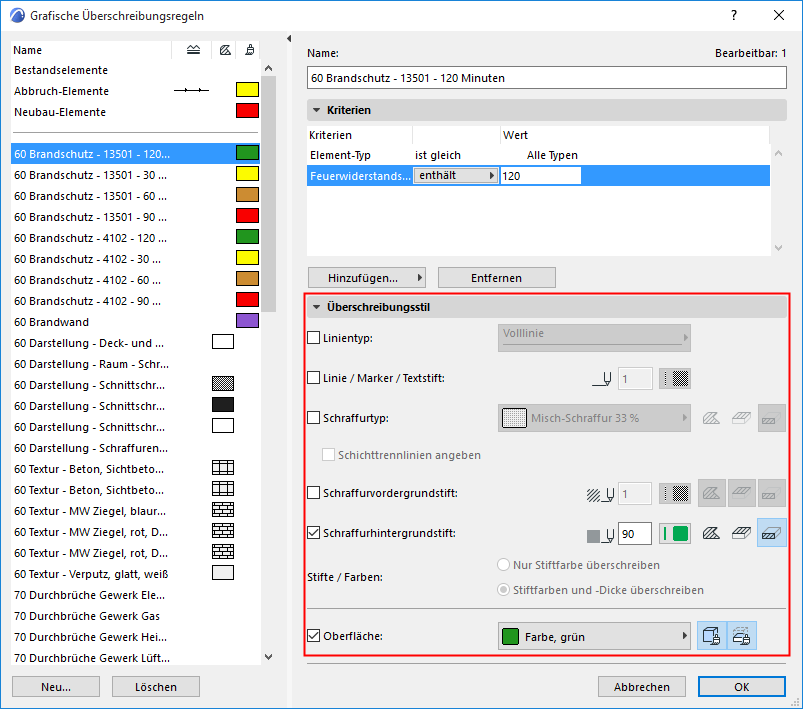

Sie können jedoch grafische Überschreibungen verwenden, um diese Definitionen durch Überschreibungsregeln, die Schraffur-Überschreibungen nach Kategorie anwenden können, zu überschreiben.

Verwenden Sie Dokumentation > Grafische Überschreibung > Grafische Überschreibungsregel.


Siehe Graphische Überschreibung.

Verwenden Sie die Schraffurkategorie auch zum Optimieren des Exports nach DXF/DWG

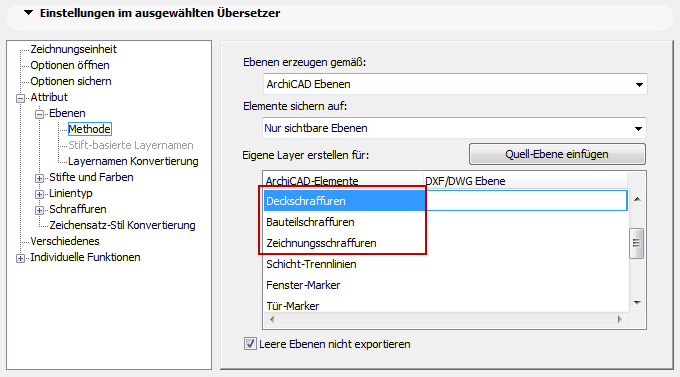

Dies kann hilfreich sein, wenn Sie das ARCHICAD Projekt in das DXF/DWG-Format exportieren: Im Verlauf des Exportprozesses können Sie eigene Ebenen für die zu exportierenden Schraffuren definieren, die auf Schraffurkategorien basieren.


Siehe Eigene Layer.

Sie haben beispielsweise 2D-Flächen über eine Wand/Decken-Verschneidung in Schnitt oder Ansicht gezeichnet. Möglicherweise sollen diese Schraffuren auf den gleichen Ebenen in der resultierenden DWG/DXF-Datei erscheinen wie die aus dem Modell generierten Schraffuren. Die neu gezeichnete 2D-Schraffur (standardmäßig eine Zeichnungsschraffur) sollte daher in der Schnittschraffur - Baustoff-Kategorie platziert werden, genau wie die Schraffuren, die aus dem Schnitt von Wand und Decke generiert werden.
