DXF/DWG dazuladen

Verwenden Sie Ablage > Interoperabilität > Dazuladen und suchen Sie die gewünschte DXF/DWG-Datei im Verzeichnis-Dialogfenster.

Klicken Sie auf Öffnen. Daraufhin erscheint das Dialogfenster DXF-DWG dazuladen.

Allgemeine Informationen zu DXF/DWG finden Sie auch unter Arbeiten mit DWG/DXF-Dateien.

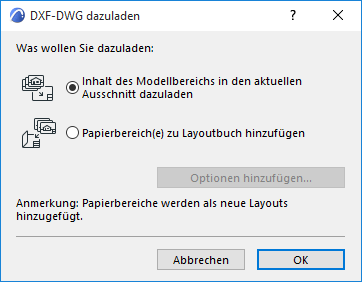

Dabei stehen zwei verschiedene Möglichkeiten zur Auswahl. Da die DXF/DWG-Datei sowohl Informationen zum Modellbereich als auch zum Papierbereich enthält und ARCHICAD-Projektdateien sowohl Modell-Ausschnitte als auch ein Layoutbuch enthalten, müssen Sie entscheiden, welche Elemente dazugeladen werden sollen.


Wählen Sie den Radiobutton Inhalt des Modellbereichs in den aktuellen Ausschnitt aus, wenn der Modellbereichsabschnitt der DXF-DWG-Datei in die Projektdatei dazugeladen werden soll. Beim Dazuladen eines Modellbereiches wird die Aufsicht der AutoCAD-Elemente im Modellbereich der dazugeladenen DXF-DWG-Datei generiert und diese Aufsichten werden im ARCHICAD-Modell als 2D ARCHICAD-Elemente platziert.

Weitere Informationen finden Sie unter DXF/DWG Modellbereich dazuladen.

Wählen Sie den Radiobutton Papierbereich(e) an Layoutbuch anhängen aus, wenn die in der dazugeladenen DXF-DWG-Datei definierten Papierbereiche an das Layoutbuch Ihrer Projektdatei angehängt werden sollen.

Bei Auswahl der letzteren Option klicken Sie auf die Schaltfläche Optionen hinzufügen..., um die beiden DXF-DWG Importoptionen der Übersetzungseinstellungen festzulegen. Das Dialogfenster Importoptionen für Elemente auf dem Papierbereich wird angezeigt. Beachten Sie, dass diese Schaltfläche nur zur Verfügung steht, wenn die dazuzuladende DXF-DWG-Datei Informationen zum Papierbereich enthält.

Themen in diesem Abschnitt:

DXF/DWG Modellbereich dazuladen

Importoptionen für Elemente im Papierbereich

Dazuladen Optionen
