Modelldarstellung - Optionen für Konstruktionselemente
Optionen zu Konstruktionselementen

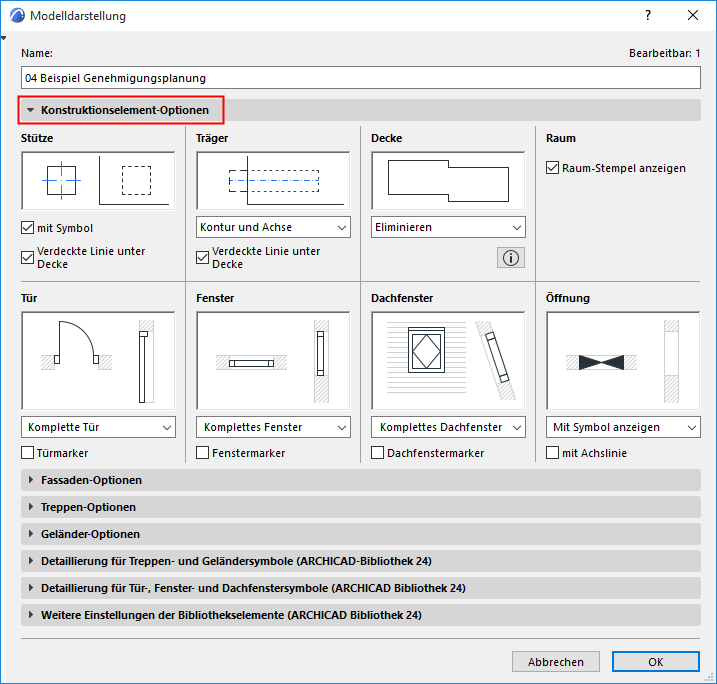

Wechseln Sie zum Aufrufen dieses Teilfensters zu Dokumentation > Modelldarstellung > Modelldarstellung erstellen.
Allgemeine Informationen finden Sie unter Modelldarstellung.
Jede Einstellungsgruppe hat ein Vorschaufenster.
Stütze
•Mit Symbol: Aktivieren Sie diese Checkbox, um das in den Stützeneinstellungen ausgewählte Symbol (Grundriss und Schnitt-Teilfenster > Grundriss-Symbol) für jede Stütze anzuzeigen.
•Verdeckte Linie unter Decke: Aktivieren Sie diese Checkbox, um Stützen unterhalb von Decken verdeckt anzuzeigen. (Verdeckte Kanten Attribute definieren in Stützeneinstellungen.)
Träger
•Kontur und Achse
•Nur Achse
•Nur Kontur
Anmerkung: Sie können die Achsen-/Kontureinstellungen für einzelne Träger in den Trägereinstellungen (Grundriss und Schnittebene) überschreiben.
•Verdeckte Linie unter Decke: Aktivieren Sie diese Checkbox, um Träger unterhalb von Decken verdeckt anzuzeigen. (Verdeckte Kanten Attribute definieren in Trägereinstellungen.)
Decke

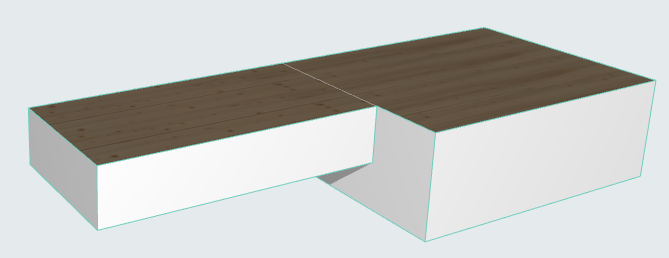

Für angrenzende Decken (mit Oberflächen in der gleichen Ebene):
Wählen Sie eine Option, um die Trennlinie ein- oder auszublenden.
•Linien anzeigen
•Linien ausblenden
•Linien verdeckt anzeigen
Fenster und Türen
Stellen Sie diese Optionen separat für Türen und Fenster ein.
•Gesamte Tür/gesamtes Fenster darstellen: Türen/Fenster werden mit dem entsprechenden Symbol im Grundriss und in Schnitt-Fenstern angezeigt.
mit Marker: Aktivieren Sie dieses Kästchen, um Türen/Fenster mit Markern (sofern im Einstellungsdialog eingestellt) anzuzeigen.
•Nur Öffnung anzeigen: Die Positionen der Türen/Fenster (aber nicht die Türen/Fenster selbst) werden im Grundriss und in den Schnittansichten durch Öffnungen in der Wand angezeigt.
mit Konturen: Die im Grundriss angezeigten Tür-/Fensteröffnungen zeigen die Konturen.
•Im Grundriss ausblenden: Im Plan werden keine platzierten Türen/Fenster oder Öffnungen angezeigt. (In Schnittansichten werden nur die Öffnungen angezeigt.)
Dachfenster
•Gesamtes Dachfenster darstellen: Dachfenster werden im Grundriss und in Schnitt-Fenstern angezeigt. Dabei werden die Grundrissdarstellungs-Präferenzen des Daches oder der Schale berücksichtigt, in dem bzw. der die Fenster sitzen.
mit Markern: Aktivieren Sie dieses Kästchen, um Dachfenster mit Markern (sofern im Dachfenster-Einstellungsdialog eingestellt) anzuzeigen.
•Nur Öffnung anzeigen: Die Positionen der Dachfenster (aber nicht die Dachfenster selbst) werden im Grundriss und in den Schnittansichten durch eine Öffnung im Dach bzw. der Schalte angezeigt.
•Im Grundriss ausblenden: Im Grundriss werden keine platzierten Dachfenster oder Dachfensteröffnungen angezeigt. (In Schnittansichten werden nur die Öffnungen angezeigt.)
Öffnung
•Mit Symbol anzeigen: Öffnungen werden in Grundriss und Schnitt mit Symbol angezeigt.
•Nur Öffnung: Es wird kein Symbol angezeigt.
•Ausblenden: Öffnungen werden in keiner Ansicht angezeigt (einschließlich Grundriss, 3D und Schnitt)
Raumfläche
•Raumstempel anzeigen: Aktivieren Sie dieses Kästchen, um Raumstempel in Ihrem Projekt anzuzeigen.
