Az ARCHICAD Publikáló funkciójával automatizálható és leegyszerűsíthető az egyforma vagy ismétlődő nézetek és tervlapok (Publikáló elemek) készítése számos formátumban.
A Publikáló funkciót a Publikáló térképe vezérli.
Megjegyzés: A Publikáló térképe csak a Navigátor palettán és a Szervezőben elérhető. (Ablak > Paletták). A legördülő navigátorban nem elérhető.
A Publikáló térkép a terv publikálási készleteit (azaz a publikáló elemek gyűjteményeit) tartalmazza.
Minden publikálási elem közvetlenül egy nézetre vagy egy tervlapra mutat (ezek az elemek parancsikonként működnek a nézet vagy tervlap felé).
A terv tárolja a Publikálási készleteket, így ezek bármikor hozzáférhetők, módosítani lehet beállításaikat és újra lehet publikálni őket.
Nyissa meg a Navigátor vagy a Szervező Publikáló térképét.
•Válassza ki az ikonját a Navigátor/Szervező tetején; vagy
•Alkalmazza a Dokumentáció > Publikálás menüparancsot.
Publikálási készletek kezelése
Új publikálási készlet létrehozása
Elemek hozzáadása a publikálási készlethez
Mappa vagy almappa hozzáadása a publikálási készlethez
Publikálás módjának beállítása
A kimeneti Publikáló formátum meghatározása
Publikálási készletek kezelése

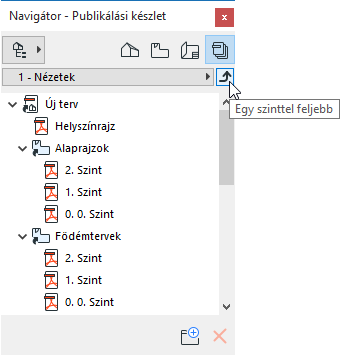

Az adott tervben megadott Publikálási készletek teljes listájának megtekintéséhez kattintson az „Egy szinttel feljebb” gombra, hogy megjelenjen a Publikálási készlet választó és kezelő.

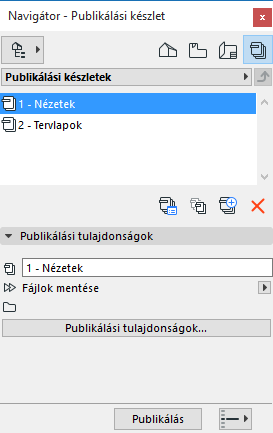

Itt láthatók a Publikálási készletek. Jelölje ki bármelyiket, vagy kattintson a párbeszédpanel tetején lévő Publikálási készletek gombra a lista megnyitásához.
Új publikálási készlet létrehozása

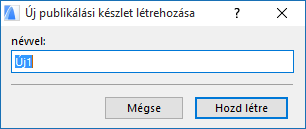

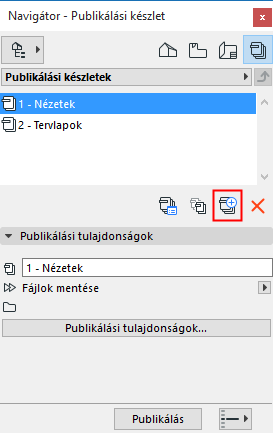

Kattintson az Új publikálási készlet gombra, majd nevezze el a publikálási készletet.
Elemek hozzáadása a publikálási készlethez

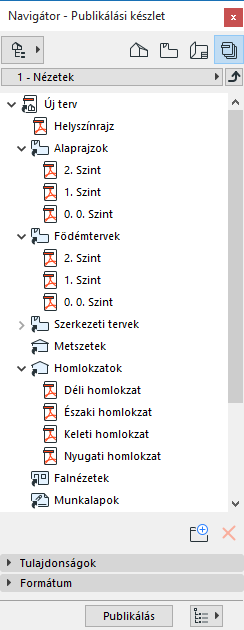

A Szervezővel tervlapok és nézetek tetszőleges kombinációja adható a publikálási készlethez. Ezek „Publikáló elemek” lesznek.
A Szervezőben a Publikálónak a jobb oldalon kell lennie. A Tervlapkönyvnek, a Nézettérképnek, illetve a Publikálási készletnek pedig a bal oldalon.
Jelöljön ki tetszőleges számú tervlapot, nézetet, mappát vagy publikáló elemet a bal oldalon.
Alkalmazza az alábbiak egyikét:
•Kattintson az Elemek hozzáadása gombra Nézet térkép/Tervlapkönyv alján.
•Húzza az elemet a Publikáló térképre.
Az egyes publikáló elemek kimeneti formátumának beállításához:
Lásd A kimeneti Publikáló formátum meghatározása.
Mappa vagy almappa hozzáadása a publikálási készlethez
Válasszon egy mappát vagy almappát a Tervlapkönyvből vagy a Nézettérkép mappából.
Kattintson az Elemek hozzáadása lehetőségre
Ekkor létrejön egy parancsikon, amely a kijelölt mappát vagy almappát hozzárendeli a jobb oldalon lévő Publikálási készlet megfelelő mappájához. A mappa vagy almappa tartalmának esetleges módosítására is a kapcsolt Publikálási készlet mappában kerül sor.
Ezzel szemben, ha áthúzással a Publikálási csoportba helyez egy Mappát vagy Nézettérkép mappát, akkor létrejön egy megfelelő mappa, mely azonban nem kapcsolódik a mappa tartalmához, és nem követi annak későbbi módosításait.

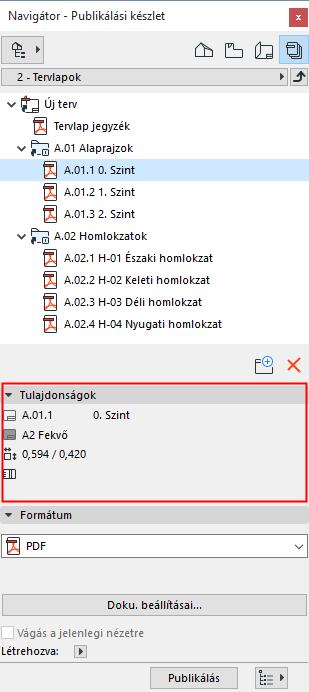

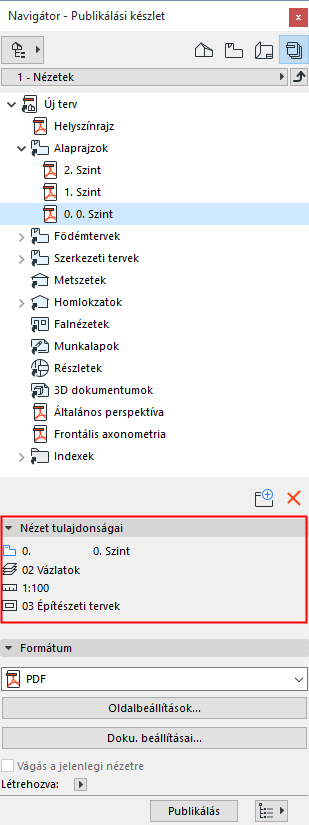

Ezek a mezők a kiválasztott publikálási elemhez kapcsolt nézet, rajz vagy tervlap tulajdonságait mutatják meg. Ezek a jellemzők a kiválasztott elemtől (nézet vagy tervlap) függően változnak. A tulajdonságok az azonosító és a név mellett a következőket tartalmazzák: Fóliacsoport, Arány, Modell megjelenítési opciók (nézet esetén), illetve Tervlapsablon, Méret, Tervlapváltozat és Kiadás (tervlap esetén). Információs célt szolgálnak és itt nem szerkeszthetők.

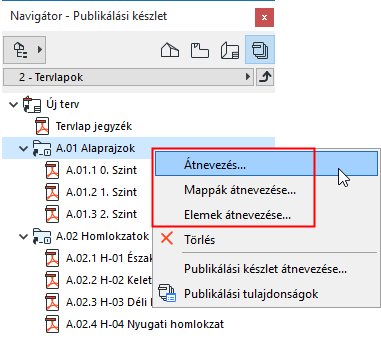

A publikáló elemek átnevezhetők, beleértve a mappákat és azok elnevezési logikáját. Válasszon ki egy vagy több elemet vagy mappát, majd használja a helyi menü parancsait.
•Ha több publikáló elemet jelölt ki, az „Elemek átnevezése” beállítások az összes kijelölt elemre vonatkoznak majd.
•A Publikáló mappába (vagy almappába) helyezett új elem a mappa (vagy almappa) esetén alkalmazott elnevezési logikát veszi át.

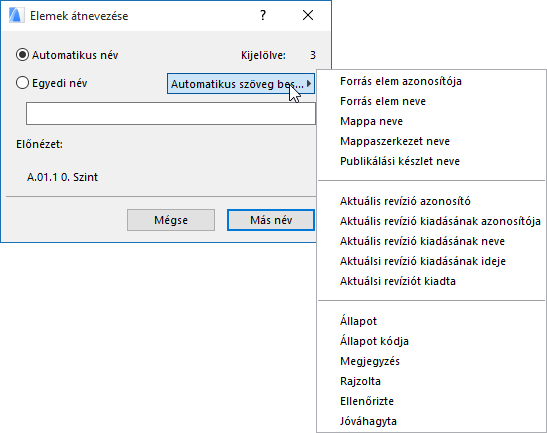

•Az elem(ek) nevének megadásához használja az Egyedi név opciót.
•Az Automatikus szöveg opciók segítségével alkalmazkodhat a fájlokra vonatkozó helyi névadási gyakorlathoz.
–Mappa neve: Az elem átnevezése annak a mappának a neve alapján, amelyben található
–Mappaszerkezet neve: Az elem átnevezése a mappa teljes elérési útvonala alapján (mappa helye a Publikálási készletben)
–Publikálási készlet neve: Az elem átnevezése a Publikálási készlet neve alapján
–Forrás ID-je (azonosítója): Az elem átnevezése a Nézet azonosítója vagy a Tervlap azonosítója alapján, a Publikáló elem forrásától függően
–Forrás elem azonosítója: Az elem átnevezése a Nézet neve vagy a Tervlap neve alapján, a Publikáló elem forrásától függően
•Az Automatikus név azt jelenti, hogy a publikáló elem neve ugyanaz lesz, mint forrásának neve (azaz a Tervlap vagy Rajz neve).
Megjegyzés: A Publikálóban található mappa, amely a Nézettérképből vagy Tervlapkönyvből származó parancsikonként jött létre, ugyancsak kaphat automatikus nevet, amely megegyezik az eredeti Nézettérkép mappa/Tervlapkönyv almappájának nevével.
Publikálás módjának beállítása

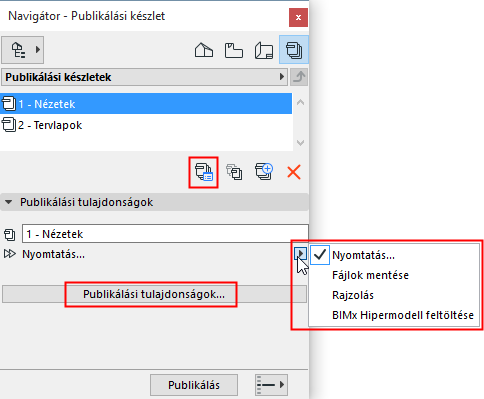

Publikálási mód kiválasztásához használja a Publikálási készlet tulajdonságai párbeszédablakot minden egyes Publikálási készlet számára.
A párbeszédablak megnyitásához győződjön meg arról, hogy a Publikálási készletek listáját nézi. (Kattintson az „Egy szinttel feljebb” gombra.)
Alkalmazza az alábbiak egyikét:
•Kattintson a Publikálási tulajdonságok gombra a Navigátorban, a Szervezőben
•Kattintson a Publikálási tulajdonságok parancs gombra a gomb ikonok között.

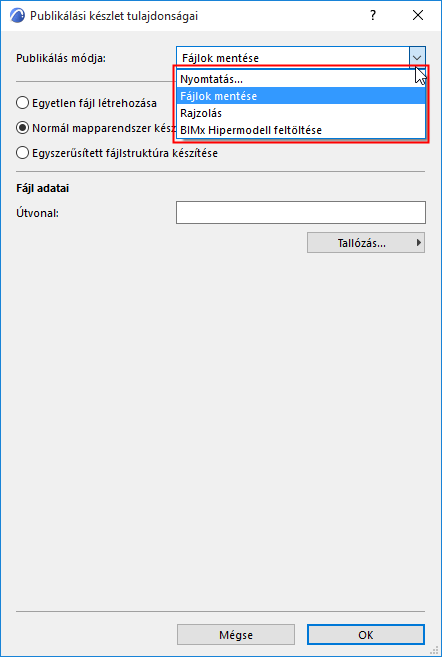

•Kattintson az előugró menü gombra, és válasszon egy publikálási módot.
A következő négy lehetőség közül választhat:
•Nyomtatás
•Rajzolás
A Nyomtatás és Rajzolás lehetőségekhez nem tartoznak további formázási lehetőségek.
Válassza ezt az opciót, ha olyan hipermodellt kíván létrehozni, amely megjeleníthető egy mobileszköz BIMx alkalmazásában.
Lásd BIMx hipermodell készítése.
•Mentse el a fájlokat (helyi mappába vagy a BIMcloudra)

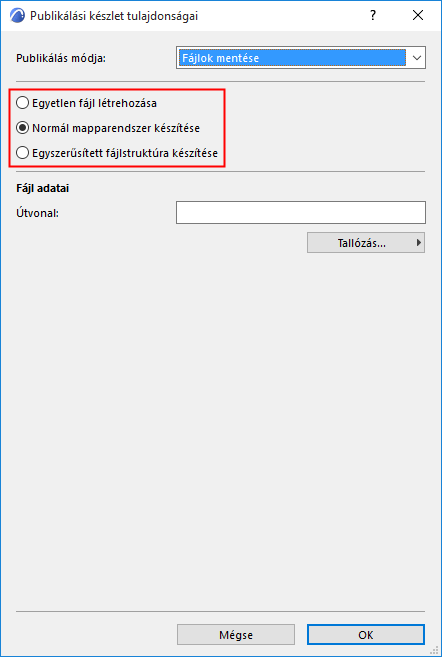

A Fájlok mentése opció választásakor a következő lehetőségek jelennek meg:
•Egyetlen fájl létrehozása: Használja ezt az opciót, ha a teljes Publikálási készletet egyetlen fájlba kívánja menteni. Az elérhető formátumok: PDF és BIMx hipermodell.
Lásd BIMx hipermodell készítése.
•Normál mappa-rendszer készítése: Kattintson erre a gombra, ha a fájlokat hierarchikus struktúrában szeretné menteni.
•Egyszerűsített fájl struktúra készítése: Kattintson erre a gombra, ha a fájlokat egyszerűsített struktúrában szeretné menteni.
•Útvonal: Írja be ide annak a mappának az elérési útvonalát, amelybe a publikálandó fájlokat menteni szeretné vagy kattintson a Tallózás gombra a mappa vagy a BIMcloud elhelyezéséhez.
A Publikálóban lévő elemek kimeneti formátumának beállításával kapcsolatban lásd: A kimeneti Publikáló formátum meghatározása.
