Точки Привязки на Временном Векторе

Точки Привязки могут отображаться на временном векторе привязки, используемом при построении элементов. Эту функцию можно активировать путем выбора соответствующей пиктограммы в Панели Управления.

См. Панель управления.

В качестве примера давайте построим Стену, которая должна располагаться на 1/4 расстояния между двумя существующими Стенами.

1.В Параметрах Точек Привязки выберите деление на Части  и задайте деление на 4 Части.

2.Убедитесь, что Позиционирование Курсора по Сетке отключено. (Переключатель Вид > Позиционирование Курсора.)

3.Активируйте Инструмент Стена.

4.В Панели Управления выберите функцию Привязки в Специальных Точках.

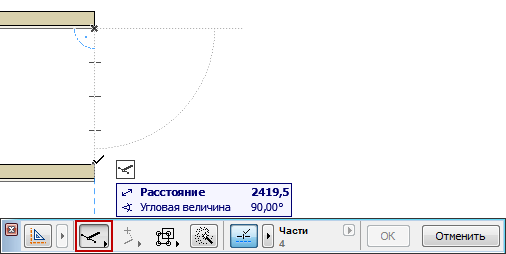

5.Начертите временный вектор между двумя противоположными вершинами стен.

6.Точки Привязки, отображаемые на временном векторе, делят его на четыре части в соответствии с настройками Панели Управления.

Сделайте щелчок мышью в нужной точке, чтобы начать построение новой Стены.
