Mapas de Componentes: Novas Propriedades e Regras de Cálculo Condicionais
Nas versões anteriores do ARCHICAD, você podia apenas mapear o valor líquido das áreas e volumes dos componentes: os furos sempre eram subtraídos.

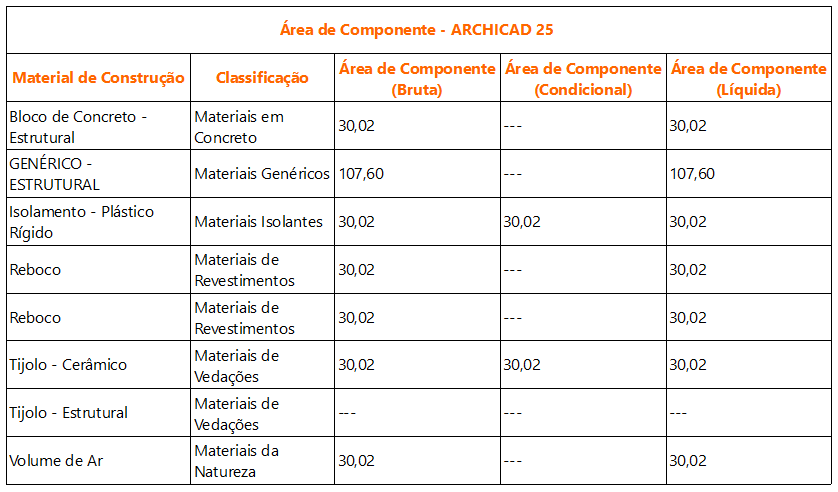

A partir do ARCHICAD 25, novas propriedades de área e volume “bruta” e “condicional” estão disponíveis para mapear quantidades de componentes.
•Use as propriedades brutas para ignorar os furos nos componentes listados.
•Use propriedades condicionais para subtrair ou ignorar os furos, dependendo do tamanho - conforme exigido por muitos padrões locais.
Consulte Dados dos Componentes no ARCHICAD.

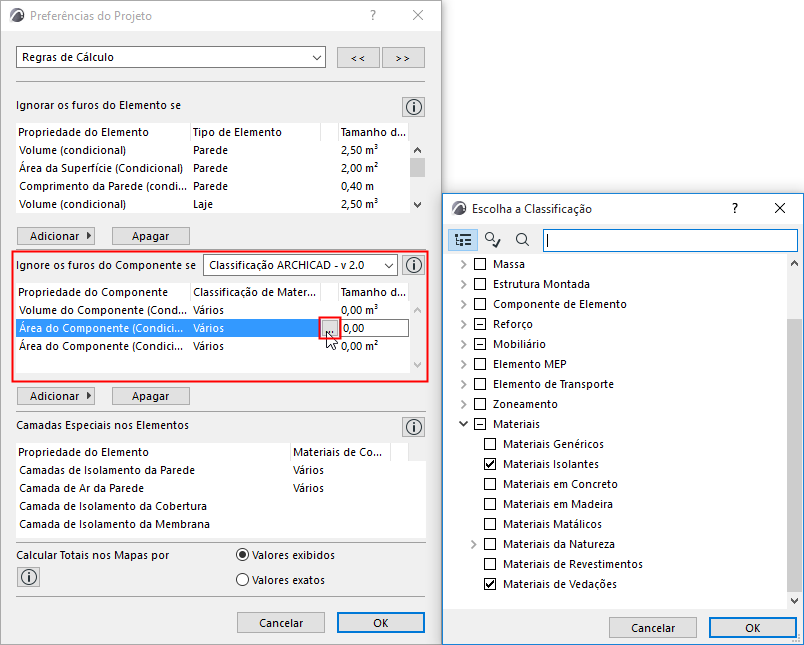

As condições são definidas pelo usuário (Preferências do Projeto) e configuráveis pela classificação do Material de Construção do componente. Dessa forma, você pode listar facilmente os componentes com base em sua função eventual do Material.
Novos Campos de Área de Superfície Geral (Bruta, Líquida)
Novos campos de Mapa geral - para área de superfície bruta e líquida - foram adicionados, incluindo 'Área de Superfície do Topo', 'Área de Superfície da Base' e 'Área de Superfície da Borda'. Esses campos gerais combinam com campos anteriores que eram específicos da ferramenta.
