VISUALIZAR

Exibição de Zonas nos Cortes/Elevações/Elevações Interiores

Agora as Zonas são exibidas como Cortadas e Em Vista, diretamente nos Cortes, Elevações, Elevações Interiores e Documentos 3D da Planta, para maior agilidade na documentação e modelagem. (Documentos 3D a partir de vistas 3D já podiam exibir Zonas em versões anteriores.)

Quando cortadas, as Zonas aparecerão com uma trama de fundo usando a cor da Categoria da Zona (como Planta), enquanto as Zonas não cortadas usarão a Superfície (como em 3D).

Para modificar a aparência das Zonas, use as novas opções de Sobreposição Gráfica (consulte Melhorias na Sobreposição Gráfica) para ajustar sua aparência com base em regras, como definir a transparência para ver os elementos através ou atrás das Zonas.

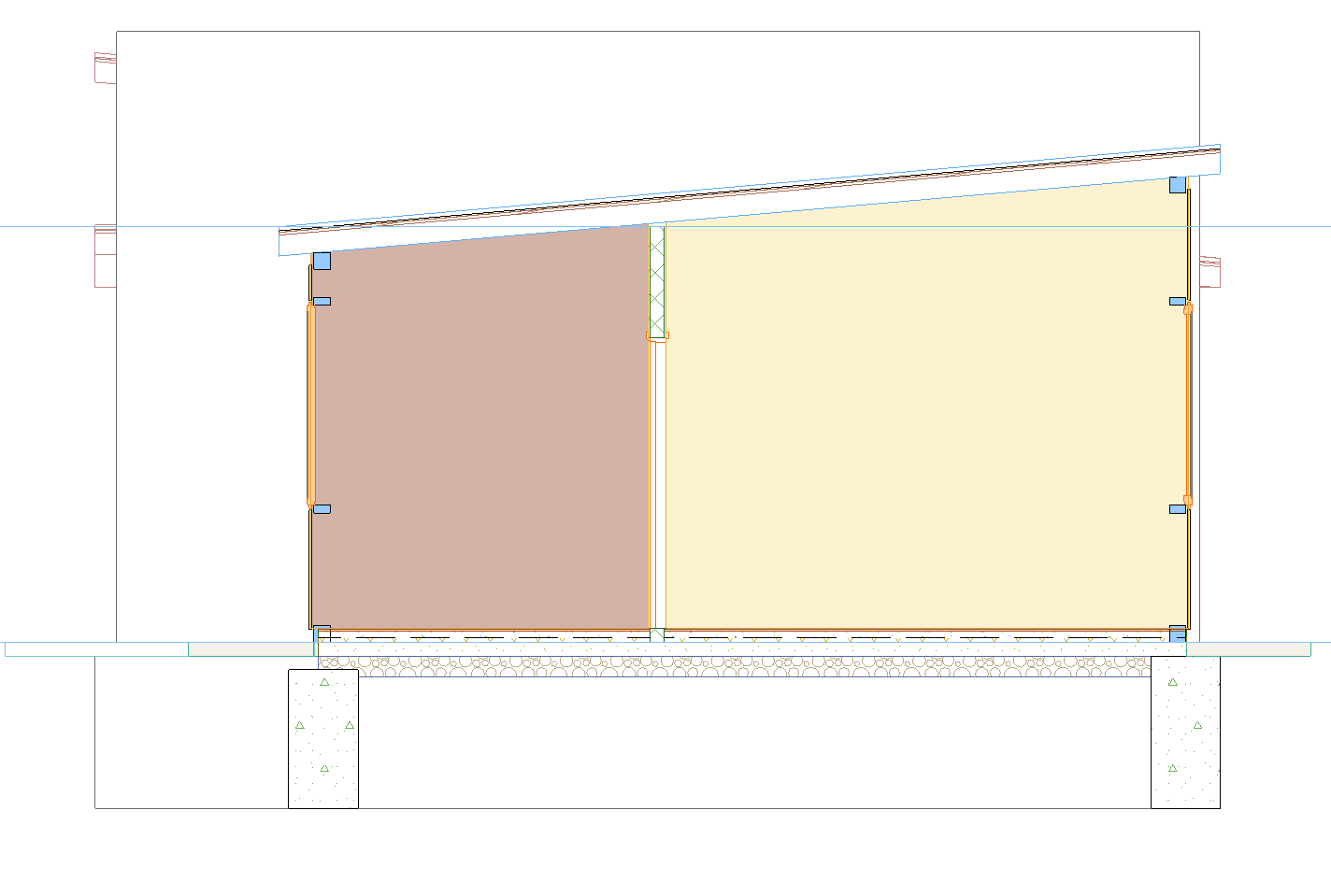

Corte - padrão em corte (cor da Categoria)

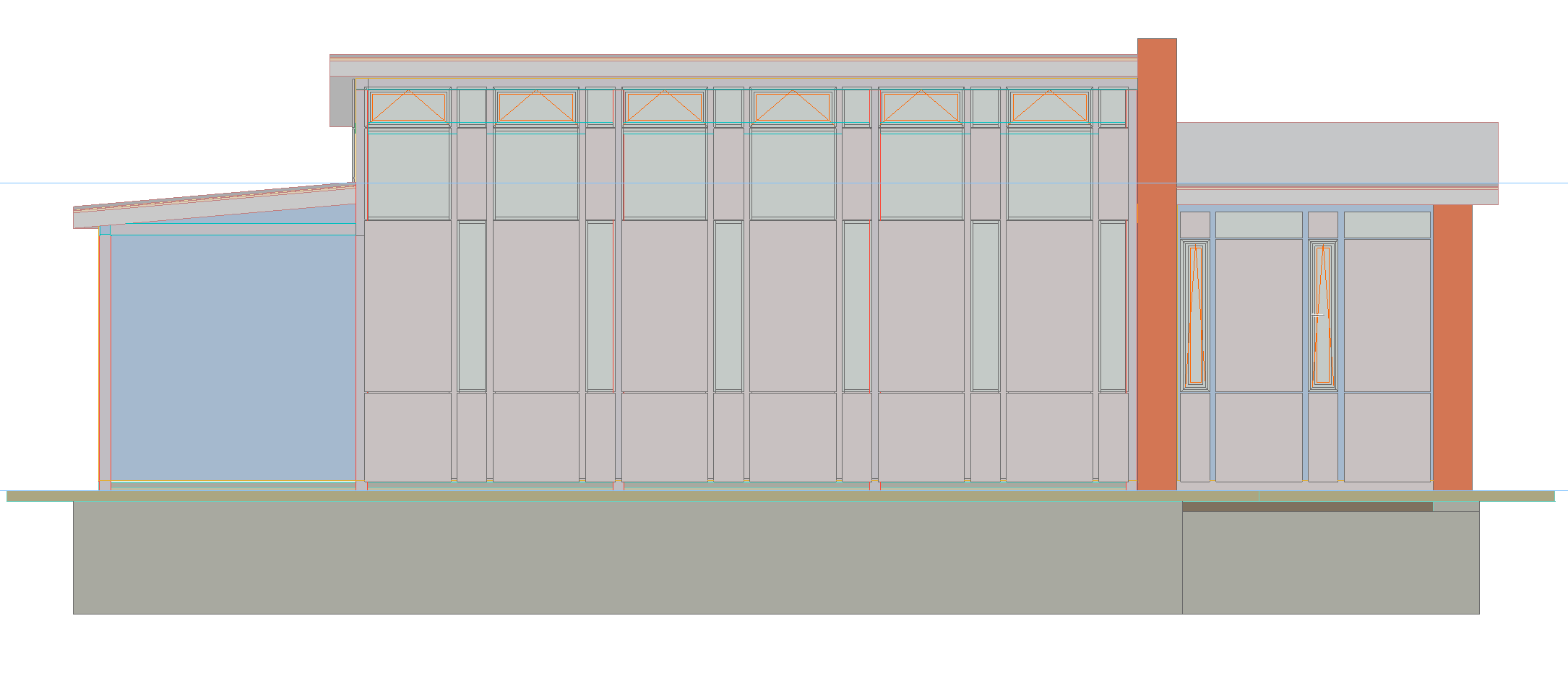

Elevação - padrão em vista (Superfície)

Para auxiliar no processo de migração, os projetos que estão migrando ativarão automaticamente uma nova opção de Herança para evitar que Zonas apareçam e, assim, alterem a documentação do projeto.

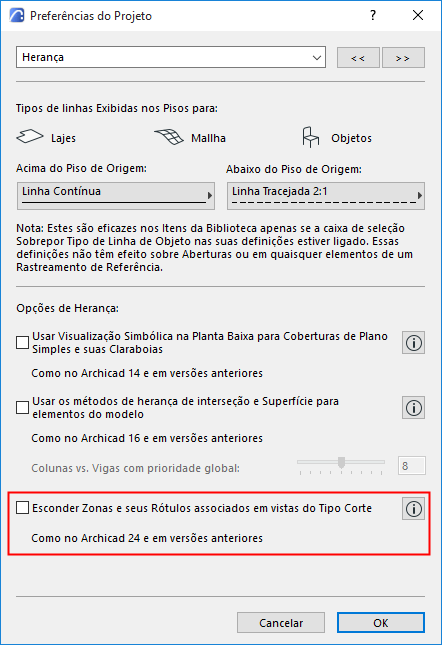

Depois de migrar um projeto existente, se você quiser mostrar as Zonas em todas as vistas, vá para Preferências do Projeto > Herança, e desmarcar “Esconder Zonas e seus Rótulos associados nas Vistas do tipo Corte”.

Para novos projetos, esta opção Herança está desativada.

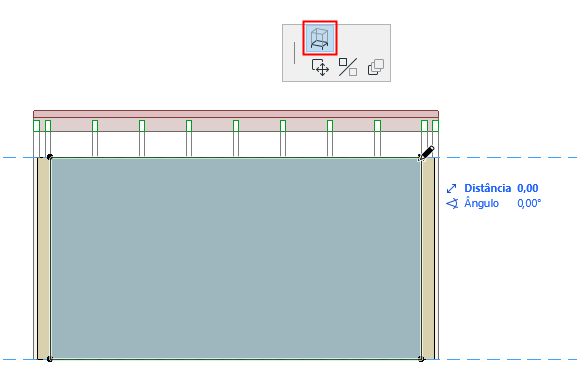

Nas vistas do tipo Corte, uma nova interação de Esticar Altura para Zonas permite ajustar facilmente a altura da zona no contexto correto do modelo.

Quando há sobreposição de elementos cortados no Corte, as Zonas serão automaticamente exibidas atrás de outros elementos de corte para evitar polígonos conflitantes.
