Melhorias na Modelagem das Escadas

O motor de geração de escadas do ARCHICAD foi melhorado em várias áreas:

Assista o vídeo

Novos Métodos de Cálculo de Escada

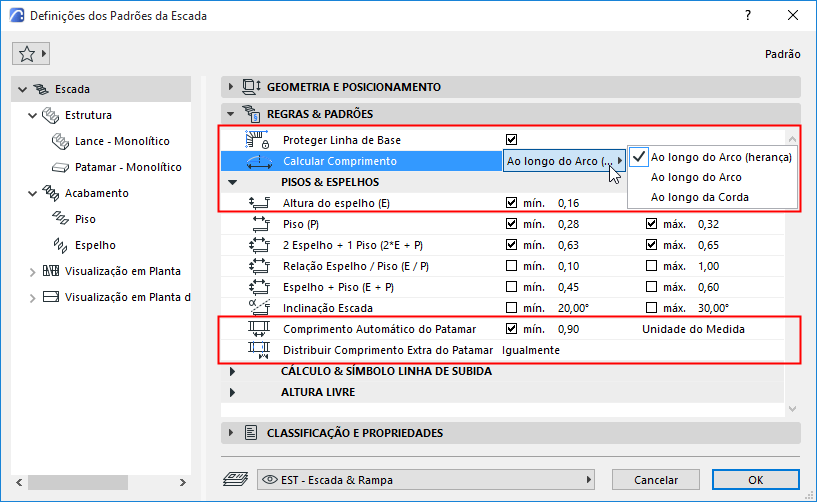

O controle “Calcular Comprimento” inclui

•Ao Longo da Corda: Com este método, você pode colocar degraus de escada ao longo da linha de caminhada, de forma que a profundidade do piso seja medida ao longo de uma linha reta (do ponto de interseção da linha de caminhada e a borda dianteira do piso até o ponto de interseção da linha de caminhada e a borda direita do piso).

Cumpre o padrão alemão para medição de segmento reto.

•Ao Longo do Arco: A partir da atualização do Archicad 25, este método usa o novo algoritmo (como o método Ao Longo da Corda) para suportar recursos adicionais de cálculo/construção de escadas.

•Ao Longo do Arco (Herança): Como resultado, e para manter a compatibilidade durante a migração, o método mais antigo foi renomeado para “Ao Longo do Arco (Herança)”.

Desproteger Linha de Base para um Projeto Mais Flexível de Escada

Os Lances da Escada podem esticar ou encolher automaticamente, conforme necessário, durante a colocação ou edição da escada. Para habilitar isso, desmarque “Proteger Linha de Base” nas Definições da Escada. (Não disponível com o método de Cálculo “Ao longo do Arco - herança”.)

Se você desproteger a linha de base, os lances entre as curvas serão selecionados e desprotegidos automaticamente.

Essa flexibilidade extra ajuda a evitar configurações geométricas impossíveis, mas ainda permite criar escadas incomuns sem precisar do solucionador.

Patamares Automáticos: Geometria de Controle de Patamar

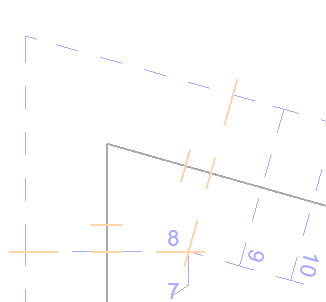

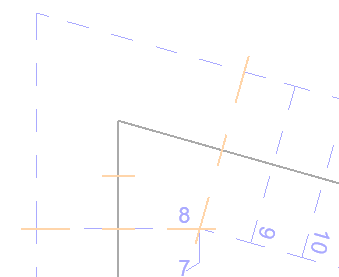

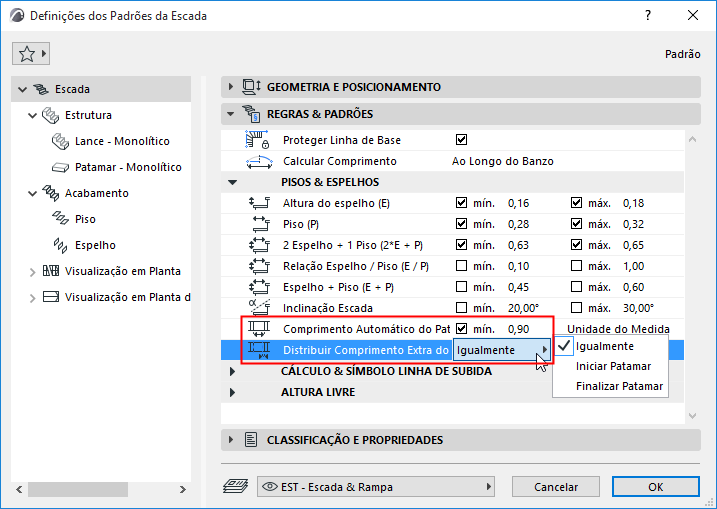

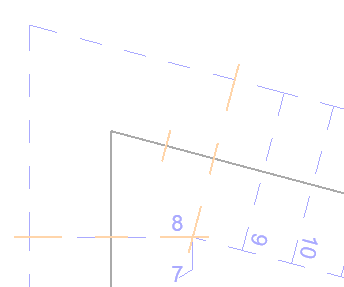

Ao definir um comprimento mínimo de patamar para patamares automáticos de Escada, você pode escolher onde distribuir o comprimento extra do patamar: no Início do Patamar, no Fim do Patamar ou Igualmente em ambos os lados.

(Não disponível com o método de Cálculo “Ao longo do Arco - herança”.)

Para verificar os resultados, ligue as novas Diretrizes para o Cálculo do Patamar da Escada (Visualização > Opções de Visualização na Tela).

 Nota: Essas diretrizes são visíveis apenas em patamares automáticos.

Novas Combinações de Simetria do Piso para todos os Tipos de Ingrauxido

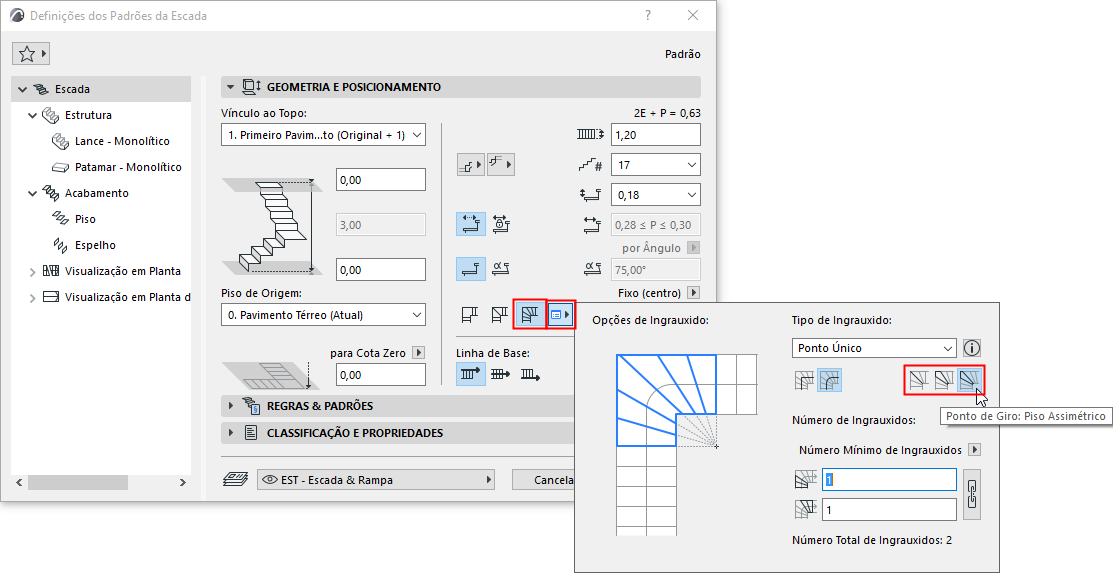

Para cada um dos quatro tipos de Giro ingrauxido (Ponto Único, Dois pontos, Linha Auxiliar de Subida, Linhas Principais) agora existem mais três opções de simetria de piso ao redor do ingrauxido:

•Ponto de Giro: Espelho

•Ponto de Giro: Piso Simétrico

•Ponto de Giro: Piso Assimétrico (novo!): Sem restrições geométricas na colocação do piso ao longo da Linha de Subida

.
