Manipulação de Carga no Modelo Analítico Estrutural

Para permitir que arquitetos e engenheiros estruturais colaborem sem perda de dados, o Modelo Analítico Estrutural do ARCHICAD agora oferece suporte a cargas e dados relacionados à cargas. Também estão disponíveis no formato SAF.

Durante as etapas de ida e volta na colaboração, as informações relacionadas à carga são retidas no modelo BIM e acessíveis a qualquer momento - não apenas por meio do ambiente do ARCHICAD, mas também no software de análise compatível com SAF preferido do engenheiro. Os dados de carga não reconhecidos pelo ARCHICAD ainda são retidos no fluxo de ida e volta baseada no SAF: você não perderá nenhum dado ao reimportar o arquivo SAF para o programa de análise estrutural.

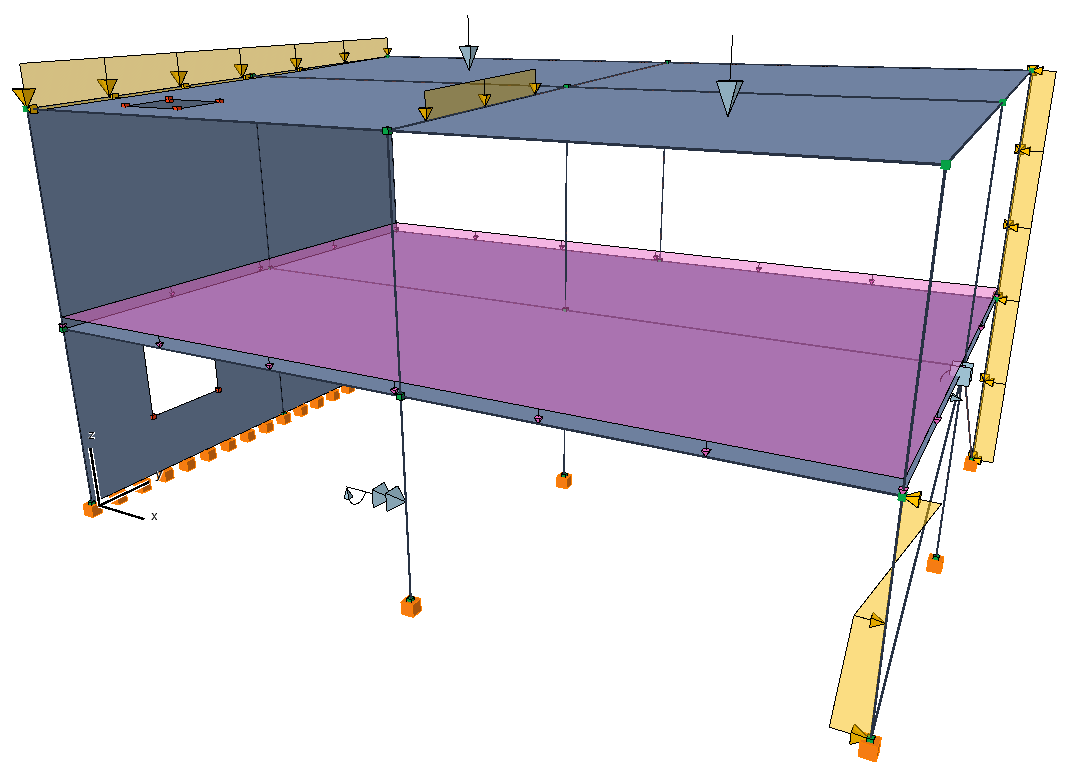

•Visualize e modifique os elementos de Carga no Modelo Analítico Estrutural.

•Visualize e gerencie as modificações relacionadas à carga por meio do Comparador de Modelos e da Manipulação das Anotações.

•Você também pode colocar novos elementos de Carga (Ponto, Linha, Superfície) no ARCHICAD. Os dados para os Casos de Carga, Grupos e Combinações podem ser definidos no ARCHICAD.

Gerenciamento de carga simplificado com visualização flexível de Caso de Carga

A partir da atualização do AC25, uma nova paleta com novas opções de Casos de Carga, localizada nas Definições de Vista, permite que você visualize e gerencie qualquer ou todas as Cargas no projeto, de uma única vez, independentemente do Caso de Carga.

Agora é mais fácil gerenciar Cargas para o projeto como um todo. Visualize, modifique ou apague Cargas de todo o projeto, em uma única operação, ao invés de cargas para cada Caso de Carga.

Seu fluxo de trabalho de ida e volta com engenheiros estruturais também ficou mais fácil: ao importar dados de Carga de um projeto estrutural, o processo usado na ferramenta Comparador de Modelos agora permite comparar Cargas em qualquer par de Vistas, incluindo a comparação de todos os Casos de Carga de uma única vez.

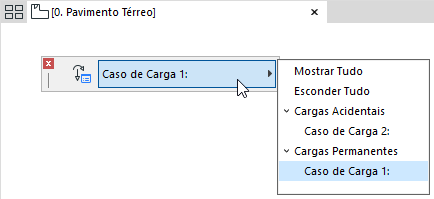

Nova Paleta de Caso de Carga

•Define o Caso de Carga visível facilmente (sem a necessidade de abrir caixas de diálogo adicionais)

•Mostra ou esconde qualquer ou todos os Casos de Carga de uma vez

•A Paleta de Caso de Carga aparece por padrão no ambiente de trabalho Engenharia “Estrutural”

•Substitui o botão de alternância de Carga anterior

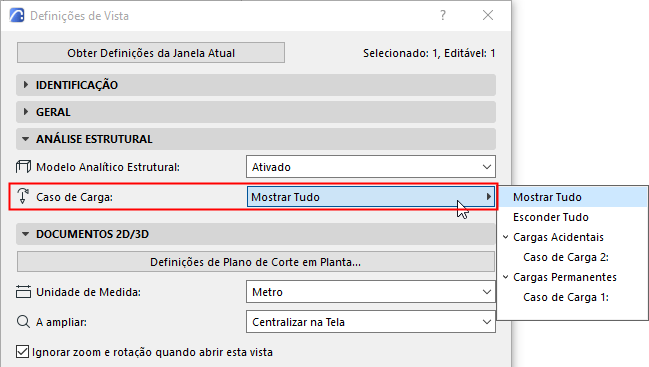

Opção de vista “Mostrar Todas as Cargas” para um Comparador de Modelos simplificado

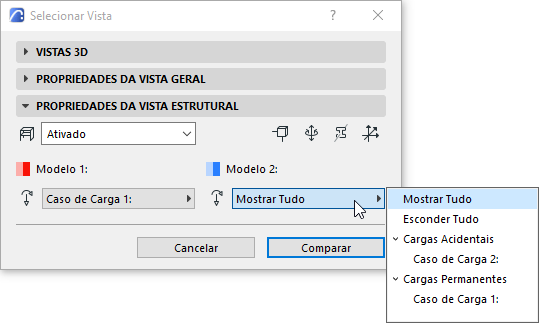

Selecione a opção “Mostrar Todas” as definições de Caso de Carga em uma vista. Isso permite que você verifique as diferenças em todos os Casos de Carga durante o uso do Comparador de Modelos (em vez de ter que criar uma vista separada para cada Caso de Carga e, em seguida, comparar cada uma)

Entrada de Carga mais fácil – Melhor feedback

•Ao colocar uma Carga, o novo destaque de pré-colocação identifica claramente o elemento hospedeiro da nova Carga.

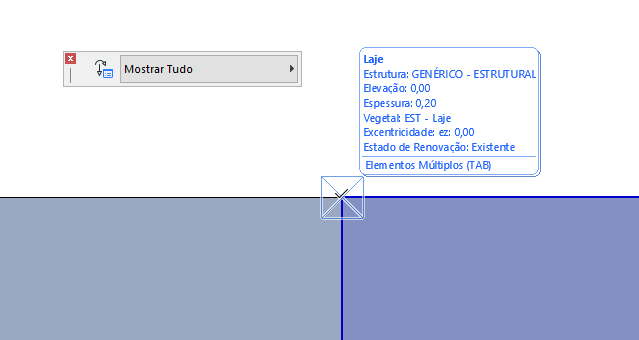

•Ao passar o mouse sobre vários elementos hospedeiros adjacentes ou sobrepostos, use a guia para alternar para o desejado.

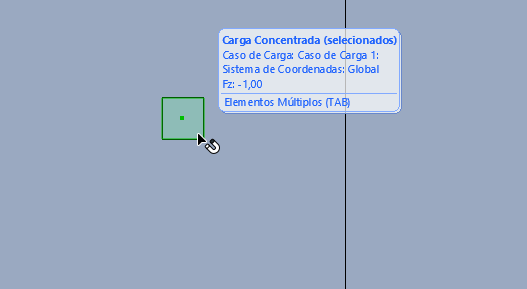

•A etiqueta de informações disponível em Cargas torna mais fácil identificar e selecionar elementos de Carga

•Para qualquer Carga: verifique os valores de Carga, Caso de Carga e sistema de coordenadas – num piscar de olhos!

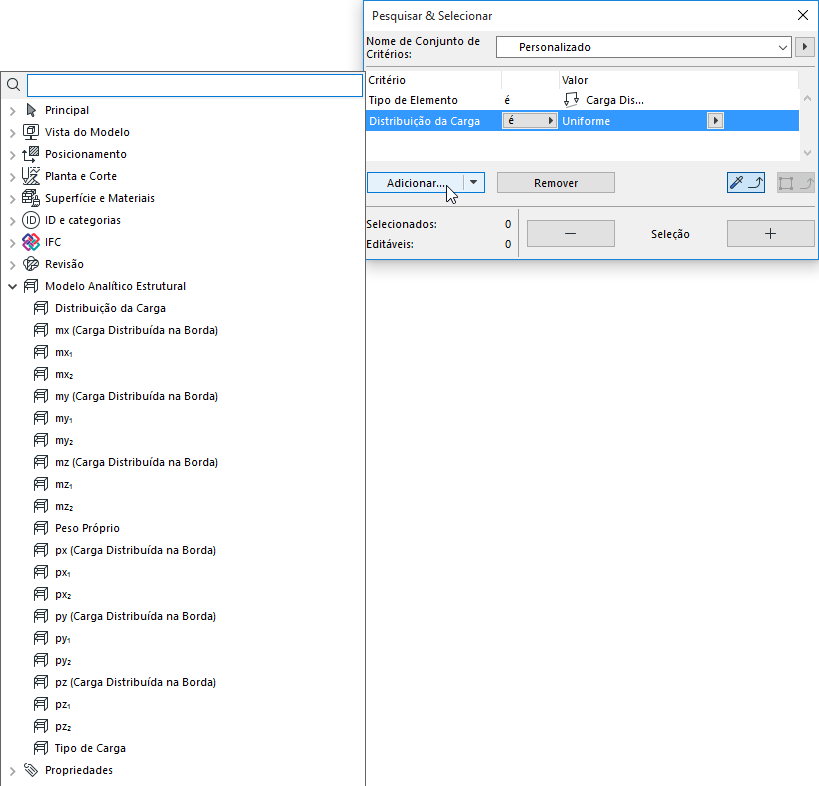

•Pesquisar e Selecionar Elementos de Carga por parâmetro

Exibir elementos de Carga em Cortes/ Elevações e Leiautes

A exibição de Carga agora está implementada em todas as vistas do modelo, incluindo Leiautes e Cortes/Elevações.
