Dar Nova Forma a Polígonos e Elementos Encadeados
Mover Vértice de Polígono
Para mover o vértice de um polígono selecionado (incluindo uma parede poligonal), clique no vértice e utilize a opção da paleta de contexto Mover Vértice.
As duas arestas vizinhas seguirão o movimento e a forma do polígono mudará em conformidade.
Deslocar Aresta de Polígono
Para aplicar um deslocamento a um lado completo do polígono, clique em uma aresta e utilize a opção Deslocar Aresta. As arestas vizinhas serão alongadas.
Esta propriedade está disponível tanto para elementos em cadeia como para polígonos. Os elementos selecionados são tratados temporariamente como polígonos, e todas as opções de edição de polígonos da paleta de contexto estão disponíveis.
Esta opção está disponível apenas para polígonos de Zona.
Consulte Repetir Aresta- Área Fixa.

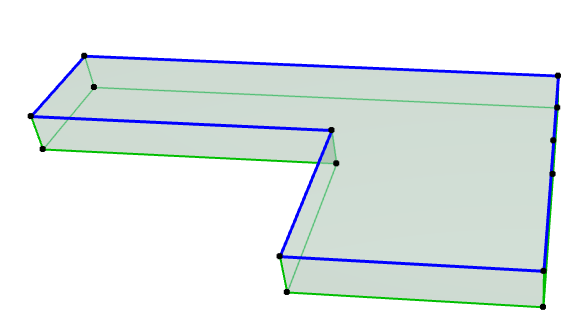

Adicionar e Subtrair Formas Poligonais

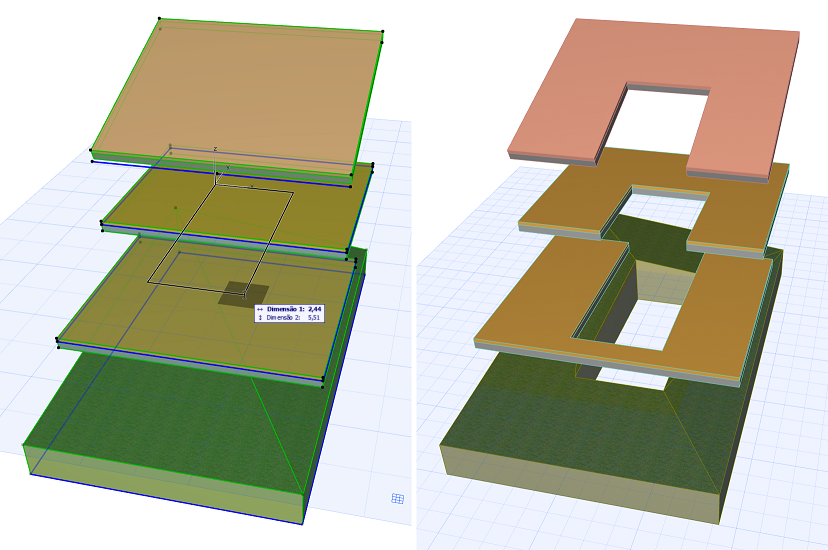

Você pode utilizar a paleta de contexto para adicionar formas a um elemento poligonal, ou subtrair novos polígonos a partir dele. (Isto funcionará também com múltiplos elementos selecionados.)

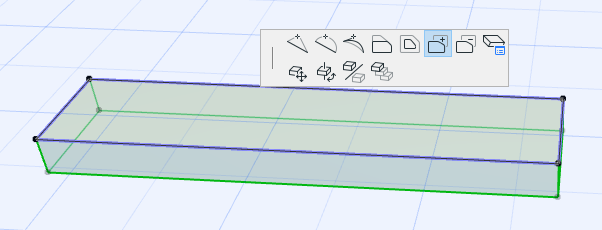

Para adicionar um novo polígono a um existente:
Selecione o polígono e clique em uma aresta ou em um vértice. Na paleta de contexto selecione o ícone com o sinal + (Adicionar ao Polígono).
Desenhe a nova forma poligonal. Esta forma deve interceptar-se com a selecionada, ou, pelo menos, deve existir uma aresta comum.
Clique para concluir o desenho da nova forma, que será automaticamente adicionada à original.

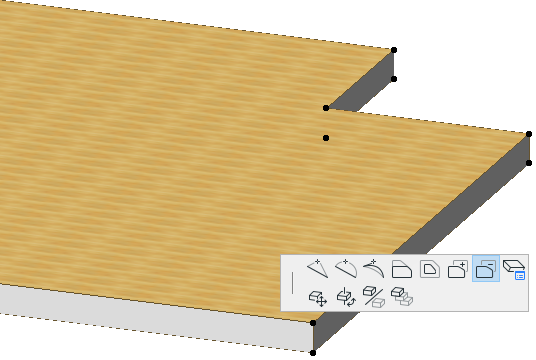

O processo é o mesmo para subtrair uma forma de um polígono, mas, escolha o ícone Subtrair do Polígono.
Você pode também utilizar a Vara Mágica para adicionar/subtrair uma forma poligonal.
Consulte Usar a Vara Mágica para Adicionar/Subtrair Formas Poligonais.
Consulte também Edição Gráfica ou Geometria da Cobertura e Criar um Buraco em uma Cobertura.
