Cada Laje possui um plano de referência que participa das Interseções com outros elementos. A habilidade para flexivelmente atribuir um plano de referência a uma Laje facilita o alinhamento de Interseções e a controlar as mudanças resultantes nas alterações da estrutura da Laje.
Caso redefina o plano de referência de uma Laje existente, toda a Laje se reposicionará de acordo. Desta forma, as conexões previamente atribuídas à Laje permanecerão intactas.
Nota: Para modificar o plano de referência de uma Laje, mantendo sua posição inalterada, utilize o comando modificar plano de referência da laje.
Ver Modificar o Plano da Laje de Referência, abaixo.
Definir Plano de Referência da Laje

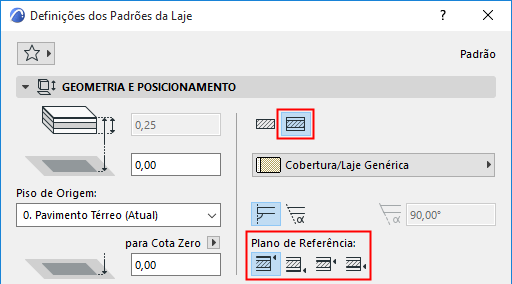

Utilize a Caixa de Informação ou o Painel Geometria e Posicionamento de Definições de Laje para selecionar o plano de referência. Clique no atalho “C” para navegar nas opções do plano de referência na Caixa de Informação da Laje.

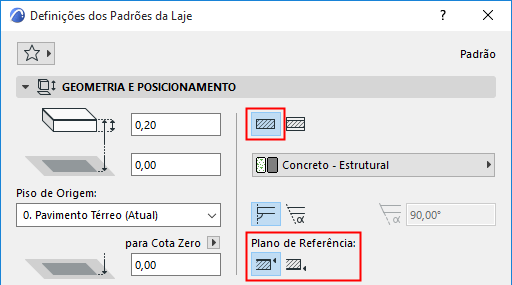

Uma Laje básica possui dois possíveis planos de referência: o topo ou a base.
Uma Laje composta possui quatro possíveis planos de referência: o topo ou a base do núcleo da Laje ou o topo ou a base da Laje.
Nota: Se a composição escolhido não tiver núcleo, então, as opções de Linha de Referência relacionadas com o núcleo são acinzentada.
Para uma Laje Composta, a superfície do “topo” é a primeira camada listada da composição, em Definições de Composição.
Note que os ícones e campos de altura da Caixa de Informação variam dependendo da posição do plano de referência da Laje.

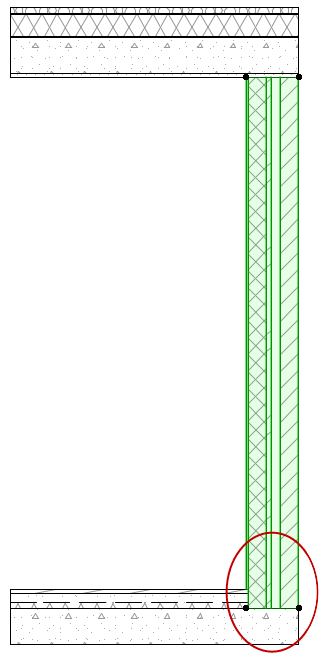

Portanto, Paredes podem se ligar em Lajes através da conexão pelo topo do núcleo da Laje, que é melhor que pelo topo do acabamento da laje.
•Quando uma Laje é utilizada para modelar um forro: o plano de referência pode ser a base da Laje, e não o topo.

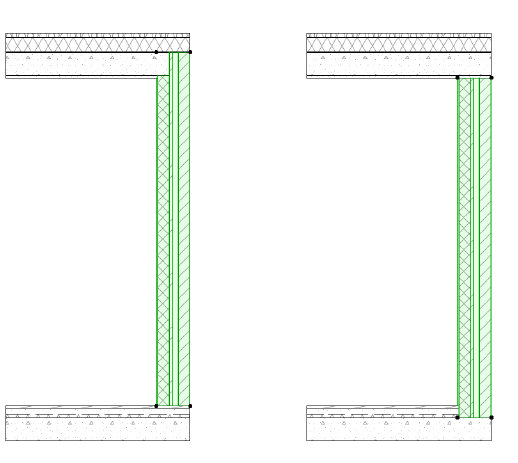

•Se o plano de referência de uma Laje for redefinido do Núcleo do Topo para Núcleo da Base, toda a Laje mudará sua posição de acordo. Desta forma, as conexões previamente atribuídas à Laje permanecerão intactas.

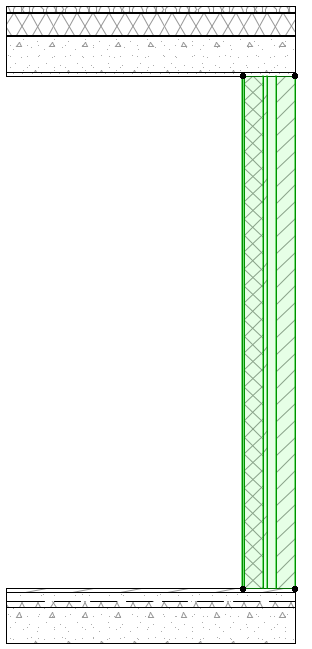

Aqui, as Paredes estão ligadas aos núcleos superior e inferior da Laje, respectivamente.
Plano de Referência em Mapa Interativo/Pesquisar & Selecionar

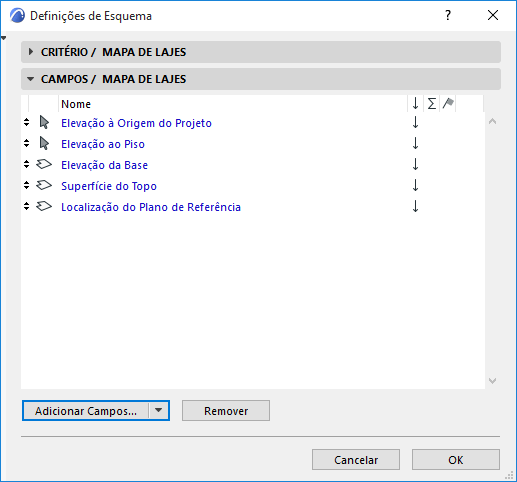

No Mapa Interativo, é possível listar elementos de Laje utilizando campos separados para as elevações de topo e de base; porém, a “Elevação para Cota Zero” e “Elevação para Piso” referem-se ao plano de referência da Laje (não à altimetria do topo da laje).

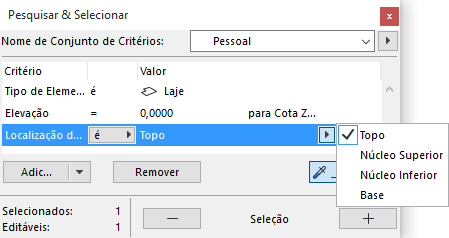

Também é possível Pesquisar & Selecionar lajes do projeto, ou listá-las em Mapa Interativo, com base na posição de seus planos de referência:
Editar Lajes pelo Plano de Referência

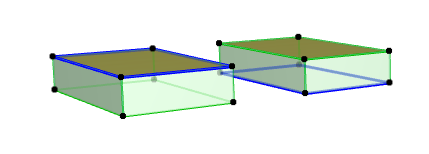

Na Vista 3D, o plano de referência da Laje é demonstrado como uma linha azul grossa. Seu formato é a projeção do topo da Laje; para editar a Laje, é possível clicar tanto na linha do plano de referência como no contorno do topo da Laje, ou em qualquer nó.
Utilize esta função (Edição > Dar Nova Forma > Ajustar Elementos para Lajes) para facilmente ajustar elementos (Paredes, Colunas ou Vigas horizontais) para níveis específicos de uma ou mais Lajes localizadas acima e/ou abaixo delas.
Consulte Ajustar Elementos para Lajes.
Modificar o Plano da Laje de Referência

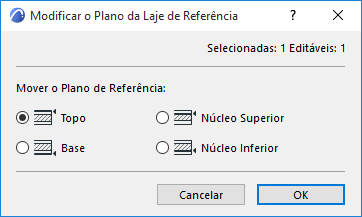

Este comando (em Edição > Linha e Plano de Referência > Modificar Plano de Referência da Laje) permite modificar o plano de referência de uma ou mais Lajes selecionadas, mantendo sua posição inalterada.
Nota: Se a seleção incluir uma ou mais Lajes simples, então selecionando a opção “Núcleo de topo” resultará no “Topo” do plano de referência para estas lajes.
Esta função pode ser útil se utilizar estruturas básicas para modelar durante a fase do esboço, e mais tarde converter as lajes para composições. Neste caso, é possível ajustar o plano de referência para o núcleo do topo, ao invés do topo.
Ao migrar arquivos de versões anteriores, pode ser interessante utilizar esta função para modificar o plano de referência da Laje do topo para outros pontos.
