A maioria das Zonas é cercada por Paredes e as únicas aberturas são Portas e Janelas. Nessa situação, a maneira mais fácil de criar uma zona é usar um dos métodos automáticos: Borda Interna ou Linha de Referência.

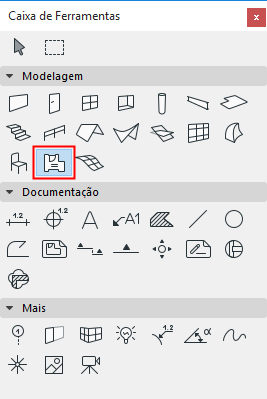

1.Ative a ferramenta Zona.

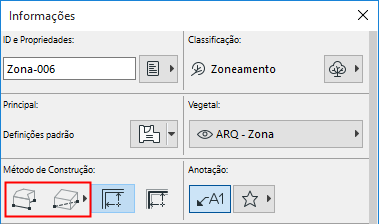

2.Na Caixa de Informações, escolha o método Borda Interna ou Linha de Referência (consulte abaixo para mais detalhes).
3.Na Planta ou na janela 3D, clique em um polígono fechado que consiste em Paredes e/ou Paredes Cortinas.
4.Clique com o cursor do Martelo para colocar o Rótulo da Zona (dentro ou fora do polígono da Zona)
Consulte Colocar Rótulo de Zona Automaticamente.
Métodos de construção de zonas: Borda Interna ou Linha de Referência
•Método da Borda Interna : A área da zona estende-se até a Borda Interna das Paredes.
•Método da Linha de Referência: A área da Zona estende-se até as linhas de referência da Parede.
Você pode ver a diferença na Área Medida da Zona:
|

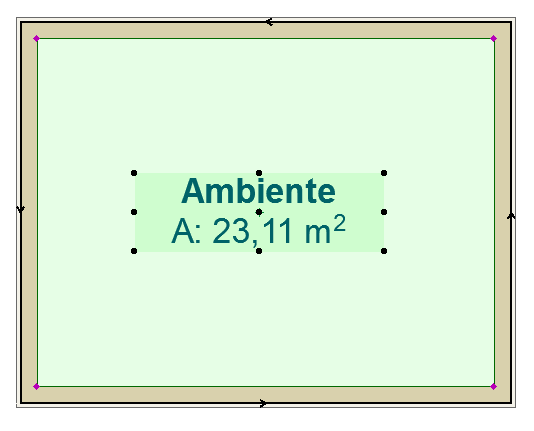

Método Borda Interna |

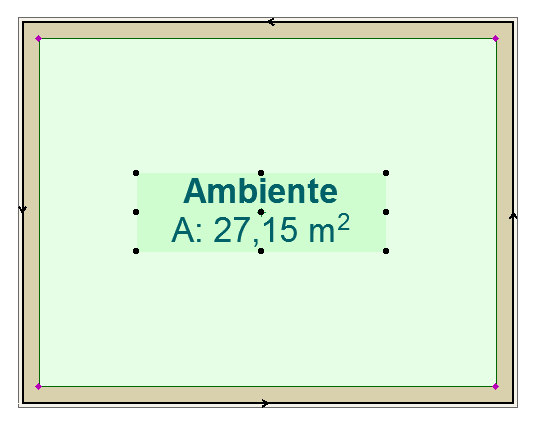

Método Linha de Referência |
|
|
|
Nota: Para uma Zona criada com o método da Linha de referência, você poderá definir a exibição da planta baixa como “Bruta” ou “Líquida,” usando os botões de opção nas Definições da Zona. Consulte Polígono Zona.
Use um método manual se o contorno da Zona não estiver claramente envolvido por elementos (p.ex. em estudos de massa, e planejamentos de espaço).
1.Ative a ferramenta Zona.
2.Na Caixa de Informações, escolha um método manual: PoliLinha, Retangular ou Retangular Rotacionado
3.Na Planta ou na Janela 3D, desenhe o contorno da Zona.
4.Clique com o cursor do Martelo para colocar o Rótulo da Zona (dentro ou fora do polígono da Zona)
Colocar Rótulo de Zona Automaticamente

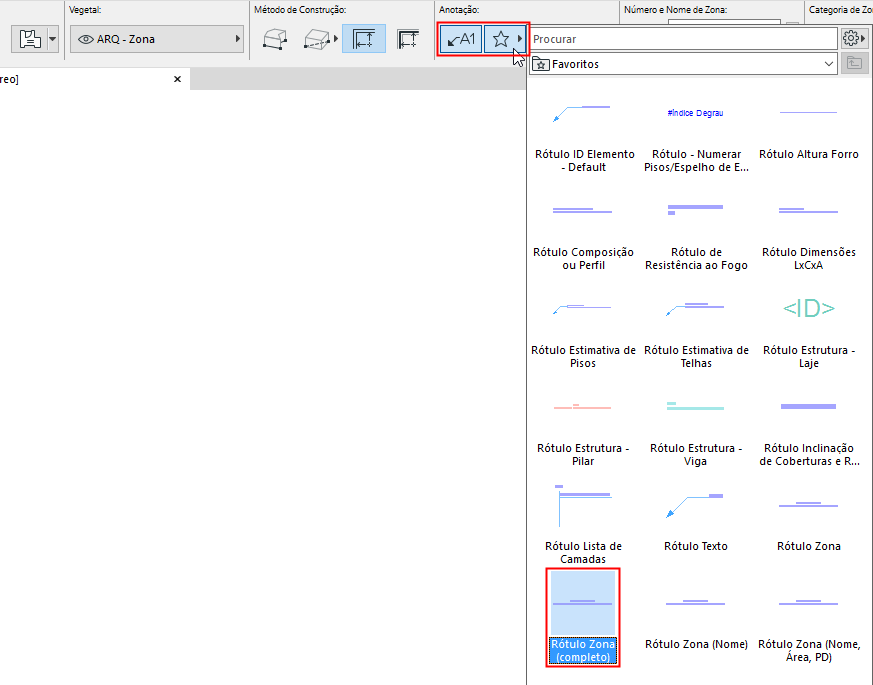

Por padrão, os Rótulos das Zonas são criados automaticamente quando você clica para colocar a Zona: o botão de alternância Colocar Rótulo está ativado na Caixa de Informações da Zona.
Escolha um Rótulo de Zona no menu pop-up Favoritos.
Se você não quiser colocar um Rótulo ao criar uma Zona, desligue a chave da Caixa de informações Colocar Rótulo na Zona.
Apague uma Parede que seja Limite da Zona
Por padrão, a definição de Relação com Zonas no painel Modelo das Definições de Parede está ajustada para “Limites da Zona.”
Isto significa que todas as paredes que delimitam um espaço fechado são consideradas, por padrão, como Limites da Zona.
Para apagar as Paredes dos limites das Zonas, altere a opção Relação com Zonas para Sem Efeito nas Zonas.
Consulte Relação com Zonas.
Criar um Limite de Zona Manualmente

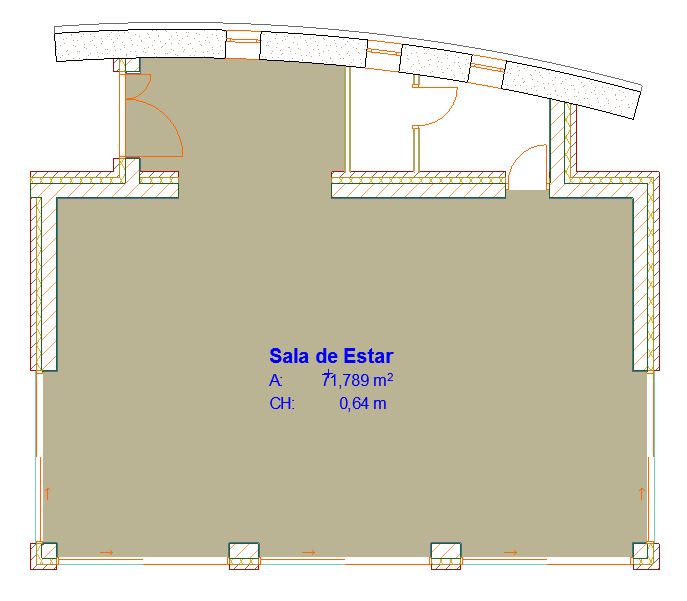

Se a Zona tiver aberturas, para além das Portas e Janelas, o ARCHICAD continuará procurando uma delimitação para além da unidade espacial que se quis definir como Zona. Nesse caso, o resultado pode não ser o esperado.
Para resolver isso, faça um dos seguintes procedimentos:
•use o método de construção manual
•coloque um objeto Vão de Porta na Parede, que tenha a mesma altura que a Parede - a Parede não estará apresentada em 2D, mas serve como um Limite da Zona

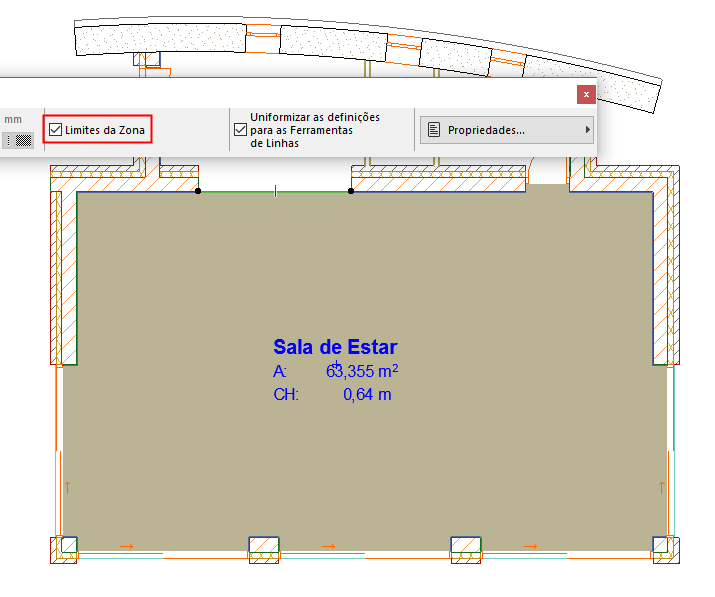

•desenhe uma Linha, Arco ou Spline para servir como Limites da Zona: marque a caixa Limite da Zona em suas Definições.
Se os limites da zona desejados abrangerem formas e paredes independentes, você pode receber uma mensagem de aviso, quando clicar para colocar o Selo da Zona. Neste caso, você precisará clicar mais perto dos elementos de delimitação. A zona será, então, criada corretamente.
