Visualização de Zonas em Planta
Como padrão, os fundos das zona são visualizados com a cor da categoria da zona.
Consulte Categorias das Zonas.
Você pode atribuir uma trama de Zona diferente, utilizando qualquer trama de superfície.

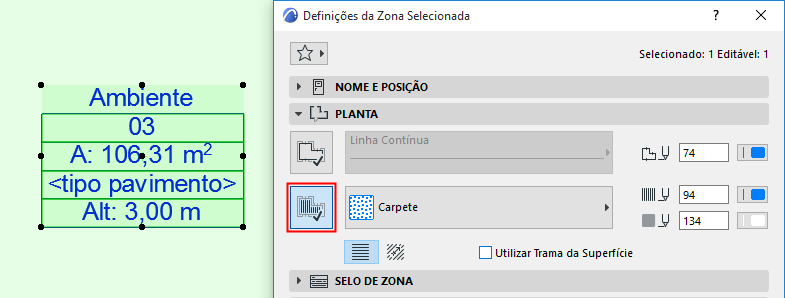

1.Vá para o painel Planta das Definições de Zona.
2.Ative o ícone Trama em Vista à esquerda.
3.Selecione um tipo de trama, a partir do menu pop-up.
Se você tiver atribuído uma trama de Zona, a mesma será apresentada, como padrão, na Planta.
Nota: Os Fundos das Zonas (e outras tramas) podem usar Sobreposições Gráficas.
Consulte Regras de Sobreposição Gráfica.
Visualização de Zonas com Paredes Inclinadas

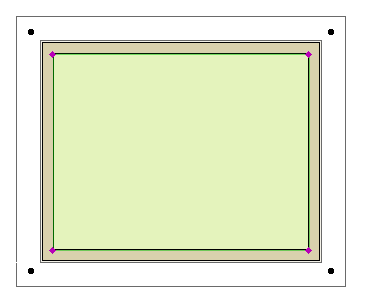

As Zonas delimitadas por uma ou mais paredes inclinadas consideram rigorosamente a sua geometria. São apresentadas na Planta com dois polígonos independentes:
•O polígono com pontos de seleção editáveis delimita a parte visível da zona na Planta (apesar de poder editar este polígono, a edição não tem qualquer efeito na zona 3D real), e
•O polígono com pontos de seleção regulares indica a dimensão real da base da zona 3D (a edição deste polígono não permite a edição da zona).
Nota: Para uma Zona criada com o método Linha de Referência, você pode definir sua exibição na Planta como “Bruta” ou “Líquida,” usando os botões de opção nas Definições de Zona. Consulte Polígono Zona.
