Modo de Exibição da Trama: Aparência Real da Trama vs. Bitmap

Cada tipo de trama tem dois modos de visualização: Aparência Real da Trama e bitmap.

Por padrão, todas as tramas no seu projeto são definidas para serem apresentadas como Trama Verdadeira, em Visualização > Opções de Visualização na Tela.

Se desativar este controle, as tramas serão visualizadas no modo bitmap na tela. Todavia, quando as tramas forem impressas ou plotados, será utilizada a Aparência Real da Trama, mesmo se na tela, estiver ativado o modo bitmap.

As versões bitmap das tramas predefinidas aproximam-se dos seus equivalentes da Trama Real. Se você alterar um padrão de Trama Real, ou gerar um novo padrão do tipo de símbolo, terá que criar a sua versão bitmap manualmente.

Padrão de Trama Apenas de Tela

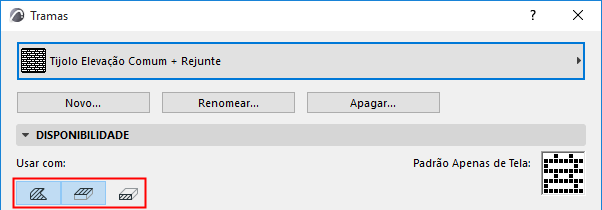

Use o Painel Disponibilidade da caixa de diálogo Tramas para visualizar ou editar o padrão de bitmap da Trama.

Este padrão é utilizado:

•para identificar a Trama no respectivo menu pop-up

•para exibição da trama na tela se você desabilita “Aparência Real da Trama” na opção de visualização na tela em (Visualização > Opções de Visualização na Tela).

Para editar este padrão de apenas na tela, clique com o cursor da seta na janela padrão para ligar ou desligar os píxeis.
