Conversão de Geometria para Exportação IFC

Arquivo > Interoperabilidade > IFC > Tradutores IFC

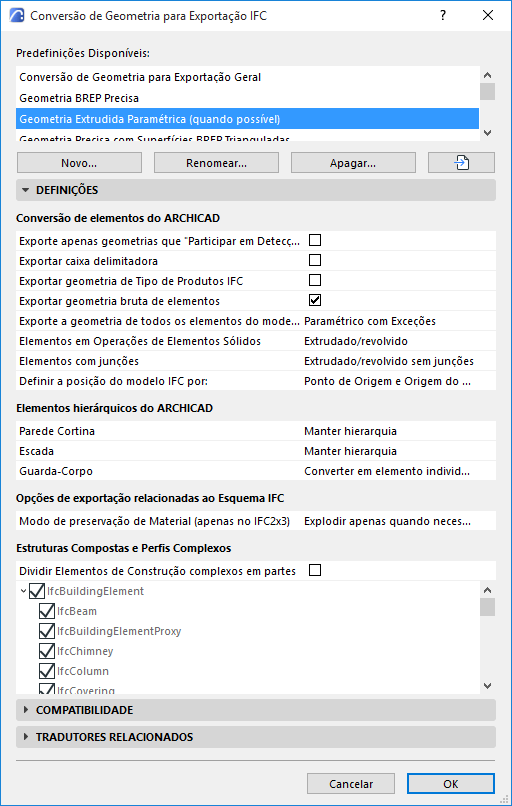

Escolha um Tradutor para Exportação e abra a opção predefinição de Conversão de Geometria.

Essas definições estabelecem como converter a geometria dos elementos do ARCHICAD exportados para o IFC.

As definições de conversão são divididas em categorias:

Conversão de elementos do ARCHICAD

Elementos hierárquicos do ARCHICAD

Esquema IFC-Opções Relacionadas

Estruturas Compostas e Perfis Complexos

Conversão de elementos do ARCHICAD

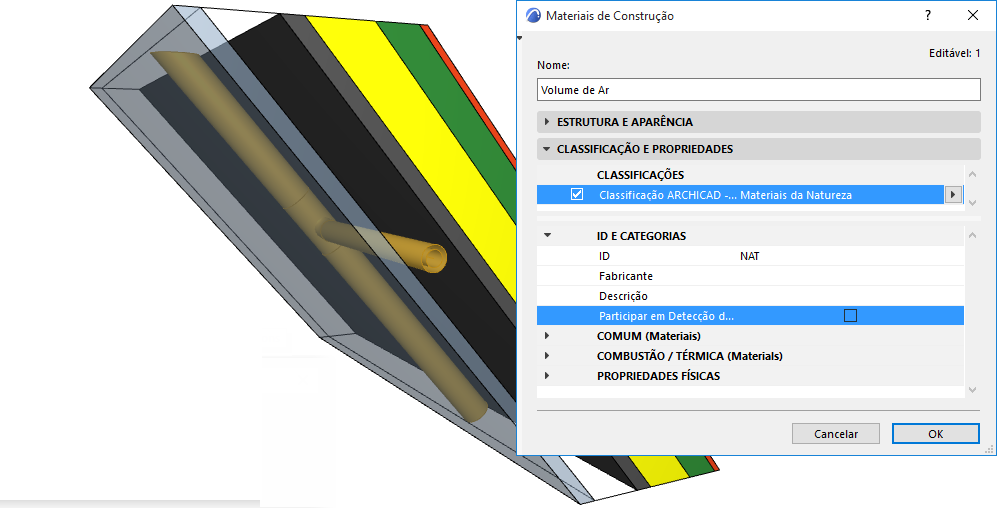

Exporte apenas geometrias que "Participar em Detecção de Colisão"

Exporte apenas elementos cujo Material de Construção do ARCHICAD inclui a opção LIGADO em “Participar em Detecção de Colisão”. (Isso é definido em Opções > Atributos do Elemento > Materiais de Construção > Propriedades).

Use esta opção para exportar elementos compostos e perfis complexos, que não possuem geometrias sólidas, como vazios de ar reais. Desta forma, os engenheiros MEP (que recebem o Arquivo IFC do ARCHICAD) podem colocar tubos nos vazios sem haver detecção de colisão; e apenas os elementos que tenham geometria real participarão da detecção de colisão.

Consulte Também Detecção de Colisão.

Exportar caixa delimitadora

Exportar as dimensões da caixa delimitadora dos elementos do edifício.

Exportar geometria de Tipo de Produtos IFC

Atribua uma geometria representativa a cada Tipo de Produto. (Esta opção é necessário para o Concept Design BIM 2010.)

Cada tipo (p.ex., IfcFurnishingElementType) irá utilizar uma geometria representativa dos elementos que pertencem ao mesmo (p.ex., IfcFurnishingElement).

Exportar geometria bruta de elementos (exportar furos separadamente)

Os elementos contendo Portas, Janelas e/ou Aberturas são exportados com sua geometria bruta. Por exemplo, uma Parede hospedada é exportada com sua geometria bruta, sem considerar o furo criado por uma janela.

Use esta opção para garantir um cálculo de custo preciso usando o modelo IFC, onde a geometria de abertura será considerada separadamente.

Nota: As aberturas são exportadas, verificando IfcOpeningElement no Filtro de Modelo para Exportação IFC. Esta opção geralmente é assinalada por predefinição.

Se a opção Exportar geometria bruta  estiver desmarcada, então os elementos não podem ser criados utilizando a extrusão. Neste caso, os elementos extrudados com furos são exportados como BREP!

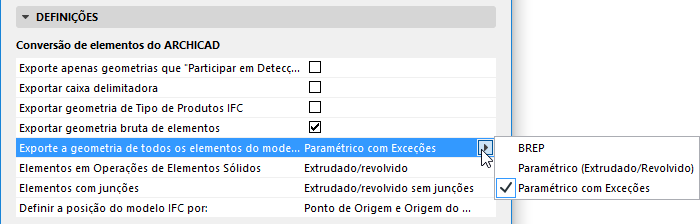

Exportar a geometria de todos os elementos do modelo como:

Descreve como a geometria do elemento exportado será interpretada. Escolha uma das três opções do pop-up: BREP; Paramétrico (Extrudado/revolvido); ou Paramétrico com Exceções. Consulte abaixo.

BREP

•Todos os elementos do modelo são exportados utilizando a geometria BREP (Representação Limite), junto com suas junções.

•Este método é útil no fluxo de trabalho do “modelo de referência”.

•Fornece a reprodução mais exata da geometria do elemento, juntamente com suas seções e junções especializadas.

•Os elementos exportados são transformados em elementos não editáveis e seus parâmetros são perdidos.

•Os elementos serão exportados na cor exibida na visualização do ARCHICAD atual, incluindo cores usadas nas Sobreposições Gráficas, no Estado de Renovação e nos destaques das Anotações.

Paramétrico (Extrudado/revolvido)

•Todos os elementos do modelo são exportados utilizando Paramétrico (geometria Extrudada/revolvida).

•Este é o formato geralmente suportado por programas de análise estática, nos quais os parâmetros dos elementos são importantes, mas seus ângulos de corte especiais (como a borda inclinada de uma laje) não são importantes.

•Retém os valores de parâmetros dos elementos (como espessura, altura, localização da linha de referência ou borda).

•A estrutura da camada dos materiais compostos não pode ser totalmente preservada devido às limitações da norma do IFC.

•Certos cortes especializados não são mantidos.

Nota: Morphs, Objetos, Membranas e certas Paredes ou Vigas com perfis incomuns não podem ser exportados como paramétricos: são sempre exportados usando BREP.

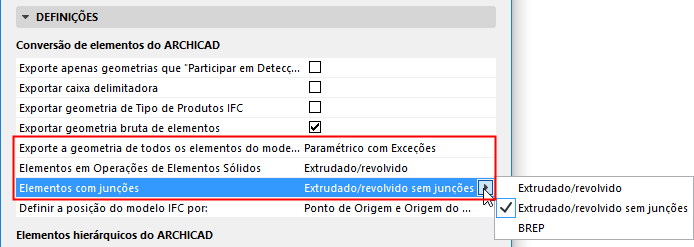

Paramétrico com Exceções

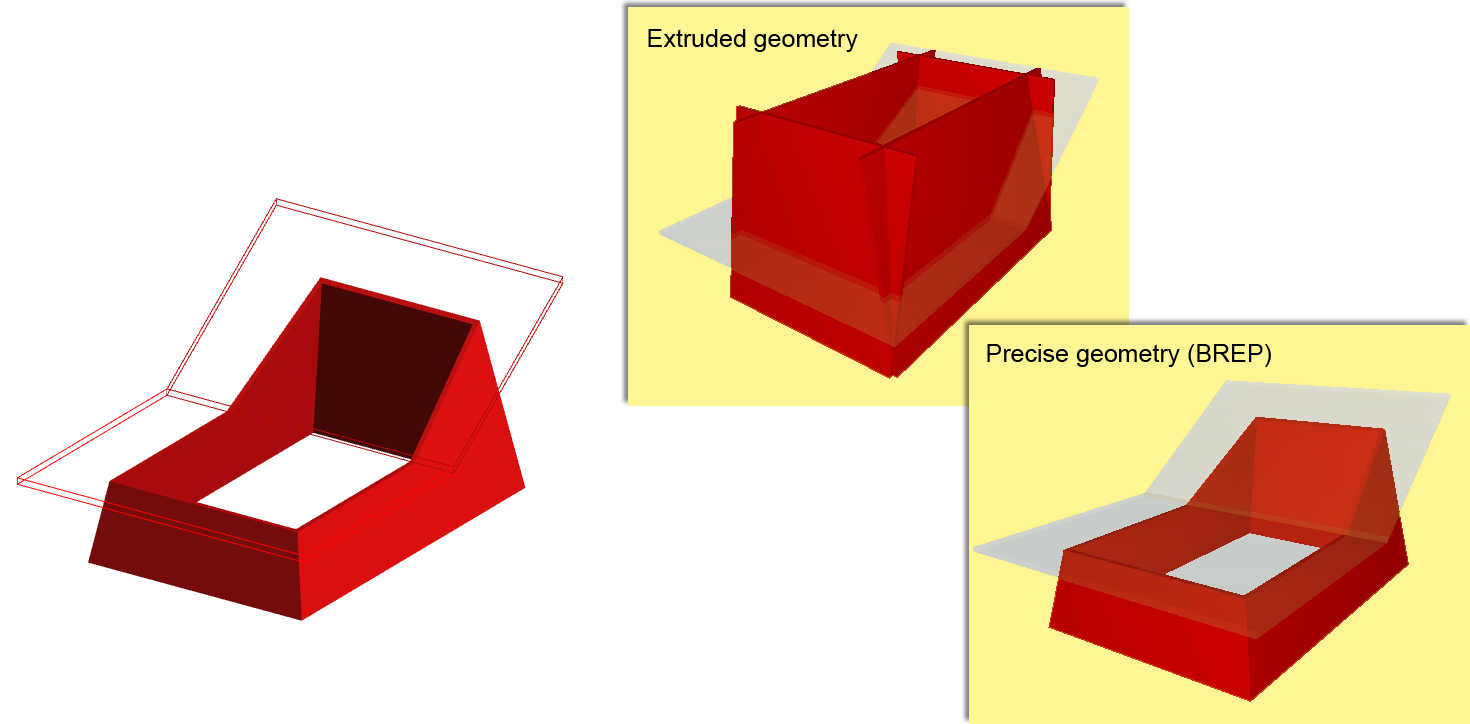

•Esta opção exporta elementos como paramétricos (conforme descrito acima). No entanto, você pode definir preferências de exportação separadas para Elementos oriundos de Operações de Elementos Sólidos e Elementos com junções:

–BREP (como descrito acima)

–Extrudado/Revolvido (como descrito acima)

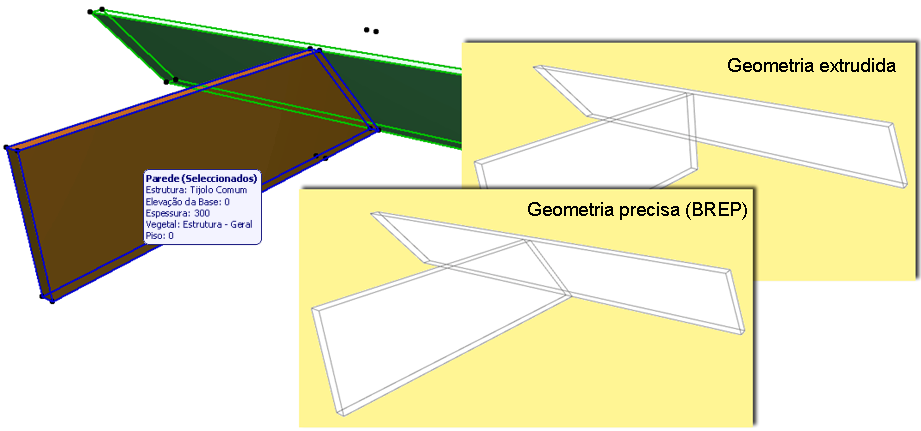

–Extrudado/Revolvido sem junções: Os elementos são exportados sem as interseções baseadas em prioridade, resultando em um processo de exportação mais rápido.

-Recomendado para programas de análise estrutural, para o qual as informações sobre linhas/superfícies de referência dos elementos é suficiente, e cruzamentos detalhados não são necessários.

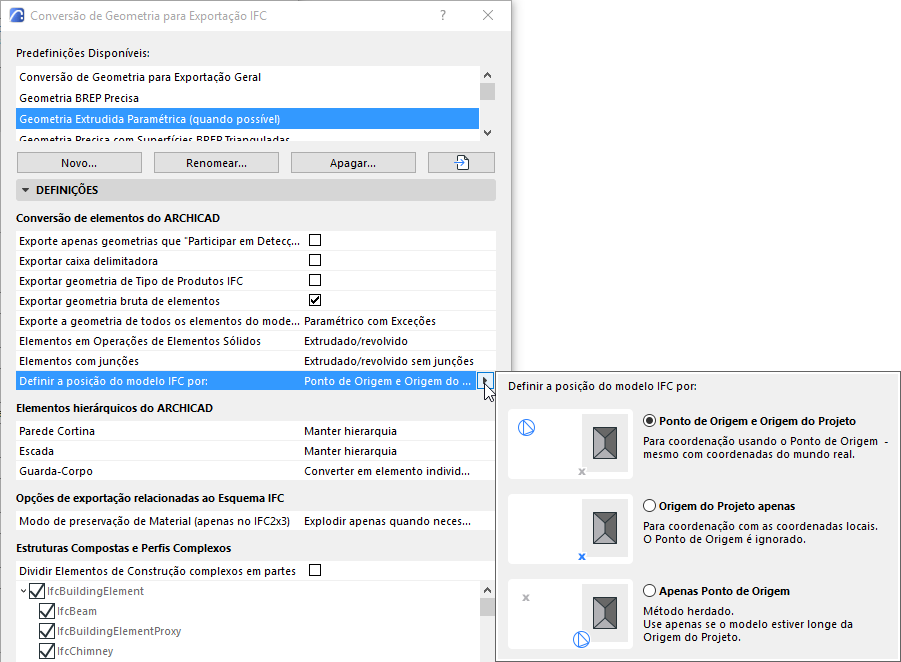

Definir a posição do modelo IFC por:

Escolha localizar a entidade do IFC do Terreno usando a Origem do Projeto e/ou o Ponto de Origem.

•Ponto de Origem e Origem do Projeto (padrão): São usado na maioria dos fluxos de trabalho de coordenação.

•Origem do Projeto apenas: Use esta opção se a posição do modelo não for importante (por exemplo, para usar o modelo para criar cálculos de orçamento). Esse fluxo de trabalho é mais comum em projetos desenvolvidos nos mercados de língua Alemã.

•Apenas Ponto de Origem: Use isto apenas se o modelo estiver longe da Origem do Projeto.

Comentários:

–O programa considera o Ponto de Origem mesmo que não esteja visível na vista exportada

–Para atribuir dados de propriedades geográficas, use os dados de georreferenciamento do Ponto de Origem. Essas propriedades podem ser compartilhadas com quaisquer participantes do projeto via IFC.

Consulte Também Ponto de Origem.

Nota sobre Exportação de IFC da Geometria do Terreno:

A partir do ARCHICAD 23, todos os elementos que compõem o IFC da Geometria do Terreno são exportados para o IFC como corpos sólidos.

Os elementos do ARCHICAD são em IFC do Terreno, se forem:

•Classificados usando “IfcSite” como o seu Tipo de IFC, ou

•Salvo como Objetos com o Subtipo “IFC do Terreno”

Mapeando Dados de Localização do IFC do ARCHICAD e Revit

Elementos hierárquicos do ARCHICAD

Escolha uma opção de conversão para cada tipo de elemento hierárquico: Paredes Cortina, Escadas, Guarda-Corpos.

•Converter em elemento individual: O elemento hierárquico é exportado como uma entidade individual IFC, que contém dentro de si uma geometria de todos os seus sub-elementos. A natureza hierárquica do elemento original (por exemplo, Escada, com todos os seus subcomponentes separados) é assim perdida.

•Manter hierarquia: Mantenha a estrutura hierárquica do elemento original, incluindo sub-elementos.

Consulte também Exportando elementos hierárquicos do ARCHICAD como IFC contêineres.

Esquema IFC-Opções Relacionadas

Modo de preservação de Material (apenas no IFC2x3)

Use este controle para definir se e como explodir elementos complexos em Partes de Elementos da Construção. Essa escolha depende se você precisa manter as definições de material dos componentes.

Escolha um dos seguintes modos de preservação de Material:

•Nunca Explodir Elementos. A preservação do Material não é garantida.

Esta é a opção padrão: elementos complexos (Composições e Perfis) não são explodidos, porque isso multiplica o número de partes do Elemento de Construção no IFC.

•Explodir apenas quando necessário para preservar materiais. O programa explodirá um elemento somente se essa for a única maneira de preservar sua definição de material.

•Explodir todos os elementos em partes, preservar materiais. Todos os elementos complexos são explodidos em partes, e a preservação do material é garantida.

Comentários:

–Essas opções de preservação de Material são relevantes apenas para o IFC2x3.

–Para o IFC4, use o controle abaixo: consulte Dividir Elementos de Construção complexos em partes.

Estruturas Compostas e Perfis Complexos

Dividir Elementos de Construção complexos em partes

Use este controle para dividir elementos complexos em Partes de elementos da construção. Esta opção permite atender ao IFC4 Reference View. As definições de material não são afetadas por essa opção (o IFC4 retém as definições de material, independentemente de os elementos complexos serem divididos.)

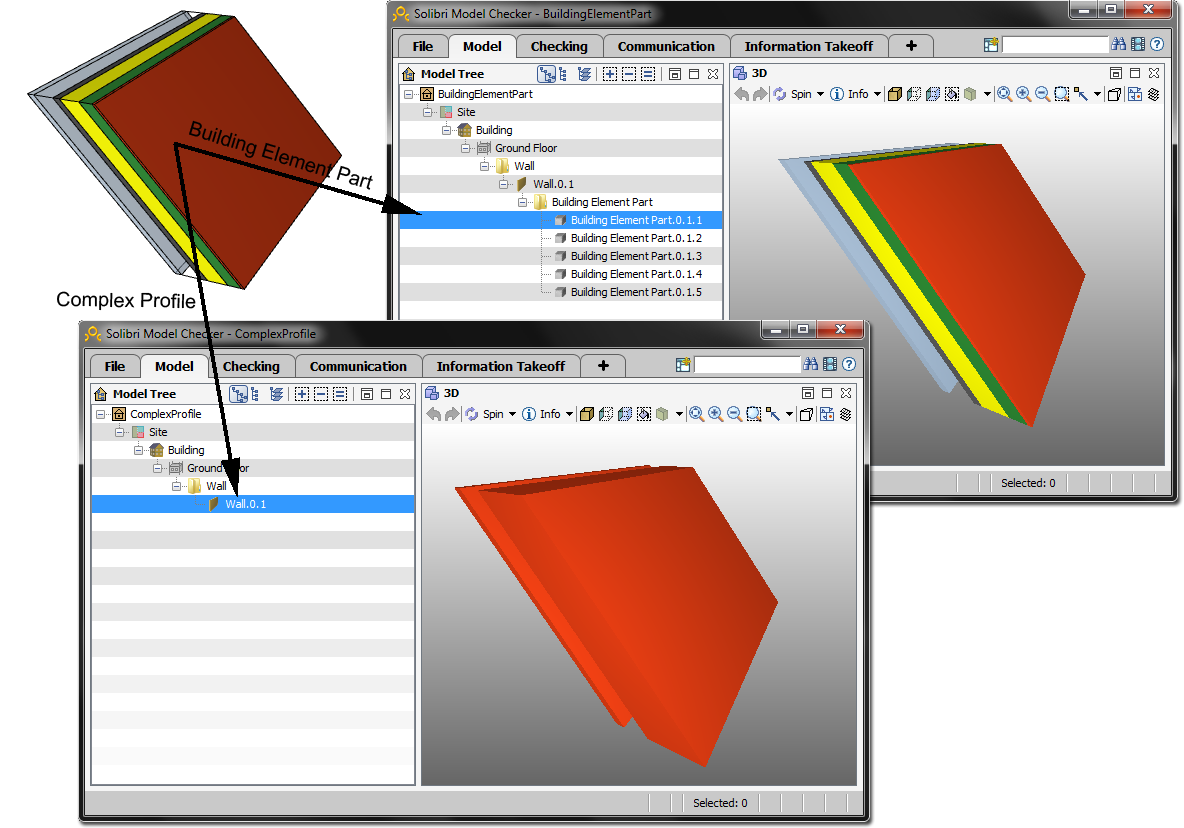

Esta opção permite que os elementos compostos e os Perfis complexos sejam divididos nos chamados “Partes de Elementos da construção”. Com esta opção, o Engenheiro Estrutural que receber o projeto saberá que uma Parede composta inclui um componente de vazio de ar.

Se você selecionar esta caixa:

–a estrutura da árvore abaixo é editável: você pode escolher tipos de elementos específicos para serem divididos em partes. (Os tipos de elementos não verificados não serão divididos.)

Se a caixa não estiver marcada: nenhum elemento complexo será dividido.
