直线

您可以在线本身的工具设置对话框中，给每个ARCHICAD结构元素分配线型，这取决于元素的类型。

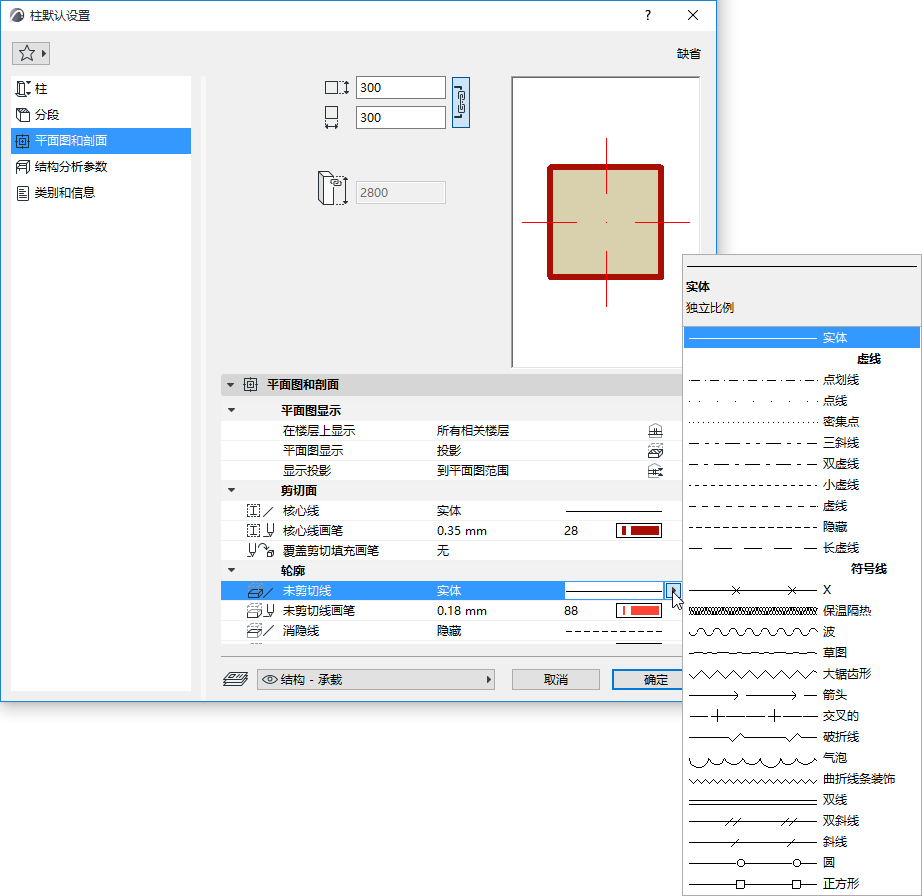

例如，在定义柱应如何在2D窗口中显示时，您可以应用其核心轮廓、顶部显示及交叉符号的不同线。

元素设置对话框中可用的线在选项>元素属性>线中可作为项目线型属性进行定义和管理。

使用线对话框修改标准线（实线、点线、虚线等等），并定义自定义的线。

线宽显示

在默认状态下，所有的线将以一像素细线宽度显示。

此外，可启用加粗剪切线（视图> 屏幕视图选项）；它将加粗显示所有剪切线（不管线的真实画笔宽度是多少，都是两个像素的宽度）。所有其它线条都将以细线宽度显示。

细线线宽的选择是显示每个画笔的真实线宽：启用视图> 屏幕视图选项中的真实线宽。每一条线的画笔宽度（依据它在画笔和颜色对话框中定义的画笔宽度值）将精确地显示。
