可沿线段、弧或元素的边缘分割很多所选的元素（墙、梁、线、板、屋顶、网面、填充和区域多边形、线、弧、多义线和样条曲线）。
分割命令在平面图和3D窗口中可用，图形元素只可在剖面/立面图/室内立面图和3D文档窗口及详图和工作图中使用。
注意：不能分割带弧度的多边形，如屋顶元素。
分割面始终与平面图垂直。
例外：如果您分割了变形体，您将获得更多的自由：分割平面可以设置为垂直于当前的编辑平面。
1。选择要分割的元素。
2。选择编辑 > 改造 > 分割 命令，或在信息框中选择斧头图标。
3。绘制一条临时的分割线，或点击一条已经存在的线、弧、墙或多边形的边。
在3D窗口中，一个红色分割平面作为反馈显示。
4。用眼球光标在一条分割的线条/弧线/边缘的任意一边进行点击。

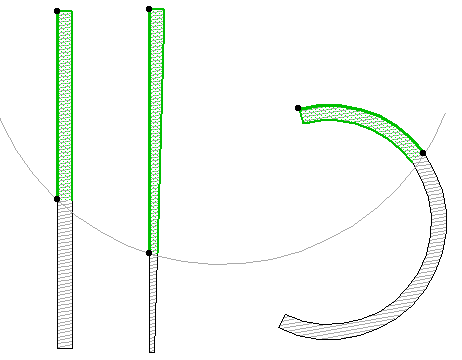

注意：分割墙时，分割发生在分割线与所选元素的参考线相交的点上。
5。点击那一侧的元素将保持选定状态，而在另外一侧的元素被取消选定。选定的元素组合可以按常规方式进行编辑。

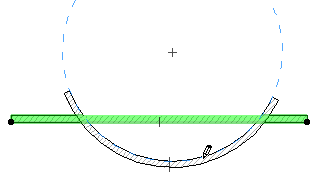

如果所选元素在几个位置与一个元素相交，分割命令将在每一个相交点分割所选元素。

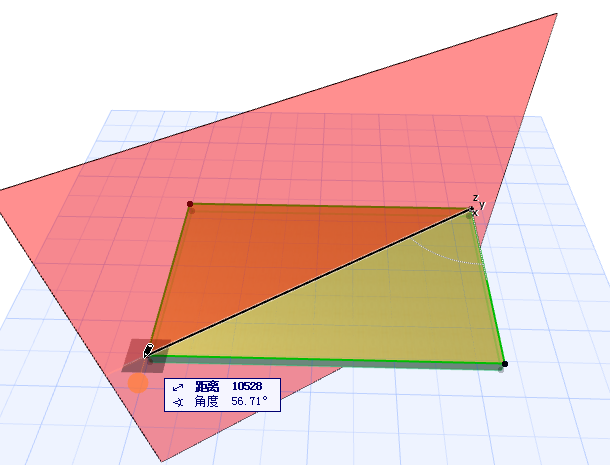

分割也可以在3D窗口中运用。您可以使用一个垂直平面将选定元素分割成两部分。这一功能与平面图的工作方式相同， 分割线在用户原点的平面中绘制。
注意：当没有元素选定时，可使用分割命令沿着一面墙的任意一侧或参考线，在点击的位置将墙分割。
