调整元素

使用调整命令，将所选墙、梁、弧和线的端点延伸或修剪到线、弧线段或元素的边缘。

注意：将屋顶平面互相调整或调整到其它元素也是可以的。

参见相交单平面屋顶和使用一个远处的屋顶修剪。

1。选择要调整的元素。

2。选择编辑>重塑>调整命令。

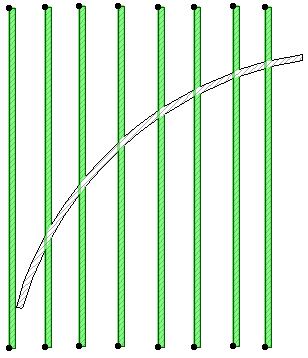

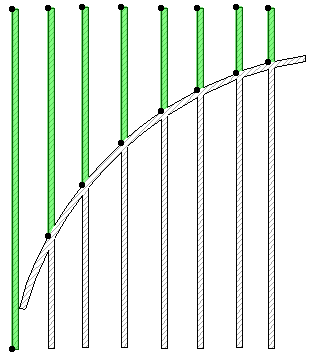

3。绘制一直线段，或点击一条现存的线条、墙、多边形边缘或弧线/圆。选定墙和线的端点将被调整（加长或缩短），它门将与绘制好的或被点击的直线或曲线相遇。只有那些与选定线/弧/边相交的（或应该会相交的）元素会受到影响。

注意：如果被点击的是 板的边缘， 工作流程与调整元素到板的工作流程相同。

参见调整元素到板。

调整命令可在平面图和3D窗口中使用，并且在剖面图/立面图/室内立面图和3D文档窗口及详图和工作图中只可用于图形元素。在3D视图中，可将选定的墙或梁调整到一个垂直的平面。

分割和调整快捷键

一个简单的快捷键使您能够用同一条边调整短元素，并分割长元素。

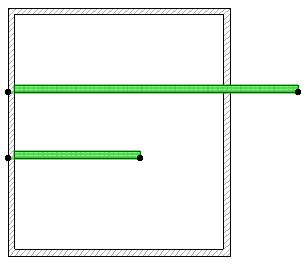

1。选择所有您想要分割或调整的元素。活动工具必须是创建选定元素其中的一种工具。

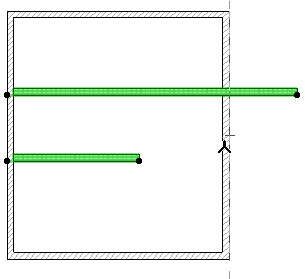

2。按下Ctrl（Windows）或Cmd（Mac） 键，并在要分割/调整的边缘上点击。

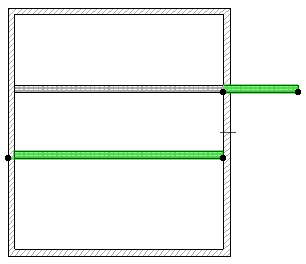

3。操作将立即执行。所有转换的元素都保持选定的状态。
