使用剪刀修剪元素

通过修剪指令删除某个元素与另一个元素交点外的多余部分，或减少两个交点间的元素部分。

修剪元素: 墙、梁、线、圆、弧、多义线和样条曲线。

进行以下操作:

•选择编辑>重塑>修剪命令，或按住Ctrl（Windows）或Cmd（Mac）键。

•剪刀光标将出现。把它移动到可修剪的元素，点击要修剪的线段。

注意：在3D窗口中，也可以点击一个墙或梁的表面，并对它进行修剪。

•被点击的两个最相近的交点之间的元素部分将被删除。

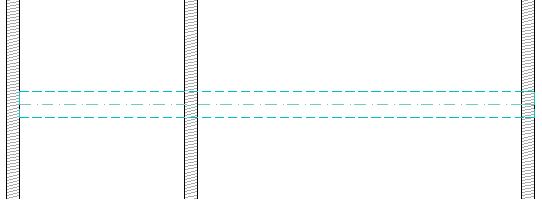

例如：我们在此将修剪梁的部分-左侧前两堵墙之间的部分。

将元素修剪到屋顶或壳体

使用一个远处的屋顶修剪
