在剖面图中显示区域

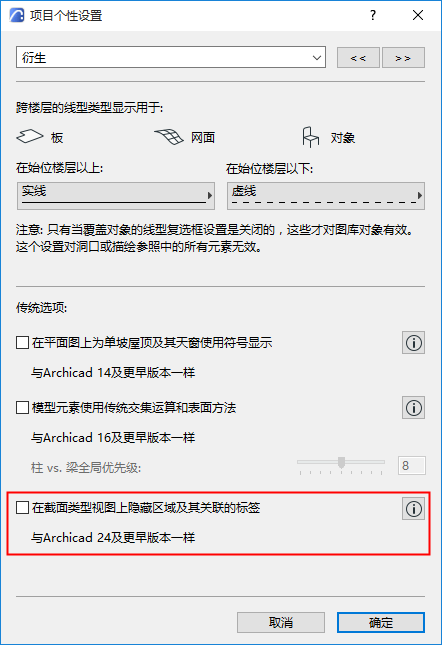

“区域显示”是 ARCHICAD 25 第2次更新中的新增功能。确保选项 > 项目首选项 > 旧版中的复选框处于关闭状态：

在 ARCHICAD 24 或更早版本中打开项目时，默认情况下会启用此复选框。

区域的默认显示

剖面图——剪切默认（类别颜色）

立面图——未剪切默认（表面）

设置剖面图中剪切区域的透明度

如果剖面图中有剪切区域，则可以通过将其表面透射率参数至少设置为50来使其完全透明。

如果透射率参数为 49 或以下，则该区域是不透明的。

在透明区域中，将显示对象的轮廓，但不影响其颜色。

不透明区域（透射率值低于50）

透明区（透射率值高于50）

设置未剪切区域的透明度

如果您有一个未剪切的区域（例如在立面或 3D 视图中），您可以使用表面透射率参数调整其透明度。

任何大于 0 的值都会使区域变得透明，但透明度级别取决于透射率值（更高的透射率值会使区域越来越透明）。

未剪切区域——高表面透射率值

未剪切区域——低表面透射率值

设置区域的表面透射率

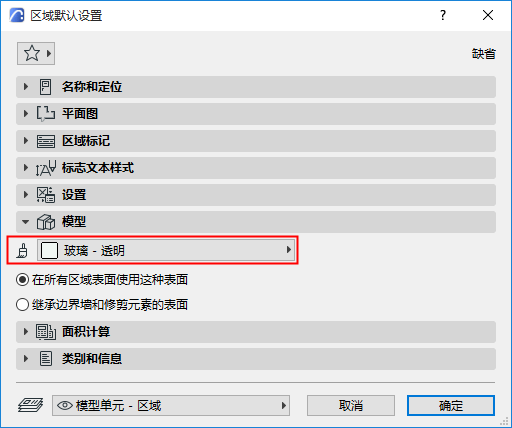

1。选择区域并打开区域设置

2。在模型面板中，检查表面的名称。

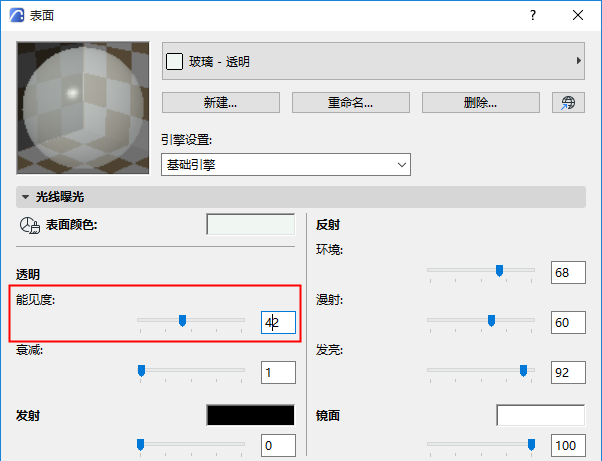

3。转到选项 > 元素属性 > 表面以调整透射率级别：
