每个墙都有一个参考线 和一个方向。如果切换到开，在墙的参考线在平面图中可视：
视图 > 屏幕视图选项 > 墙 & 梁的参考线

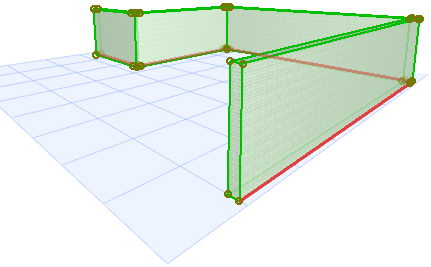

在3D窗口中，所选墙的参考线用不同的颜色显示：可以用选项>工作环境>选择和元素信息的“3D中的参考线”设置来改变这种颜色。
•清除交叉的参考线有助于墙达到精确的连接， 关联到核心的参考线允许在不移动核心位置的情况下编辑饰层。
•参考线创建了用于选择、移动和转换墙的热点和边缘。一些弹出式小面板编辑命令只有通过点击所选墙的参考线才能进入，如这里的两个图片所示：

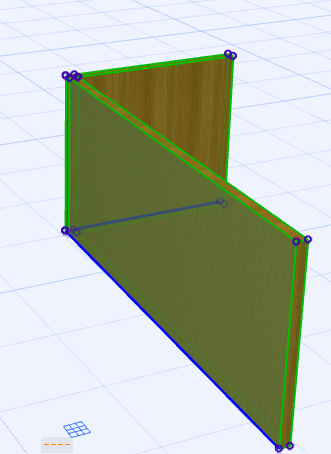

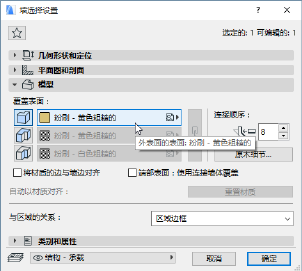

•参考线的位置决定了墙的 “外” 和“内” 表面。使用墙设置模型面板中的控制项，单独的表面材质可应用于墙的“外” 和“内” 表面。
墙的方向

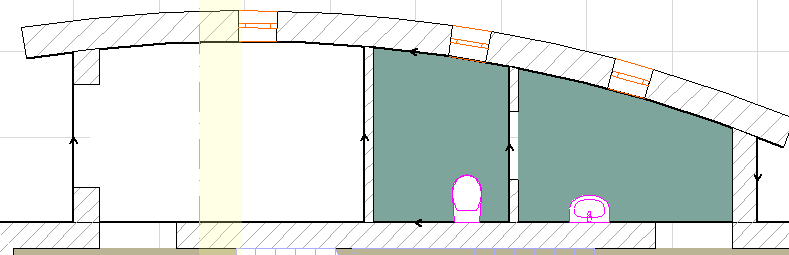

由参考线上的箭头指示的墙的 方向， 是由定义墙端点的顺序定义的。
注意：曲面墙和多边形墙的方向是固定的，并且不能翻转。
注意：使用编辑 > 参考线和平面命令，您可以修改所选墙类型元素的参考线和位置。
使用墙设置中的信息框或几何形状和定位面板来选择参考线的位置。点击快捷键“C” 重复循环墙信息框中的参考面板选项。
基础墙的参考线

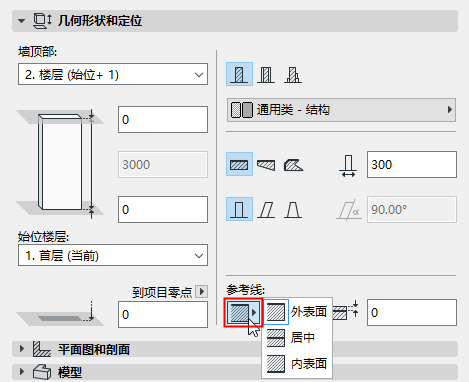

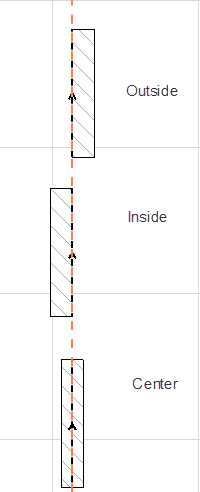

一个基础墙有三条可能的参考线：沿外表面、内表面或中心。
默认情况下，参考线沿“外表面”运行。

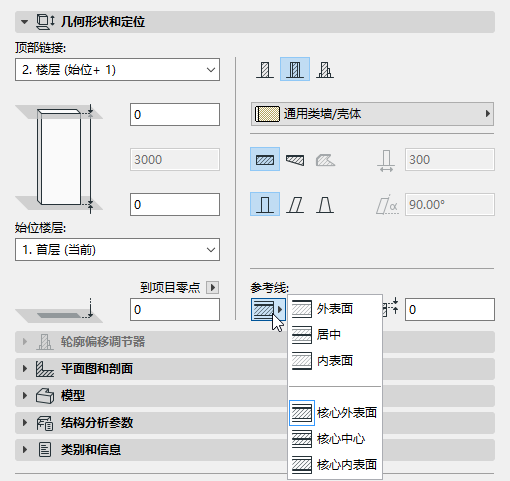

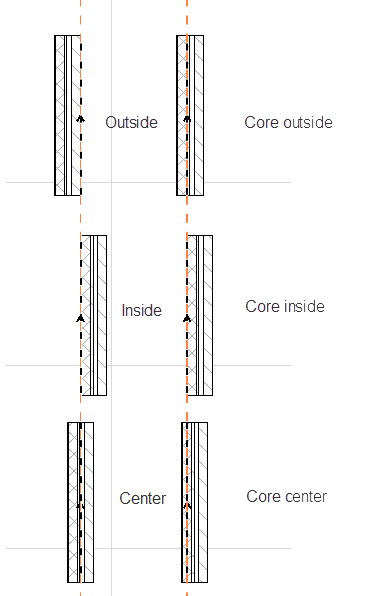

一个复合墙有六条可能的参考线：墙的外表面/中心/内表面，加上墙核心的外表面/中心/内表面。
注意：如果选择的复合构造没有核心，那么与核心有关的参考线的选择将禁用。
默认情况下，参考线沿外表面运行。

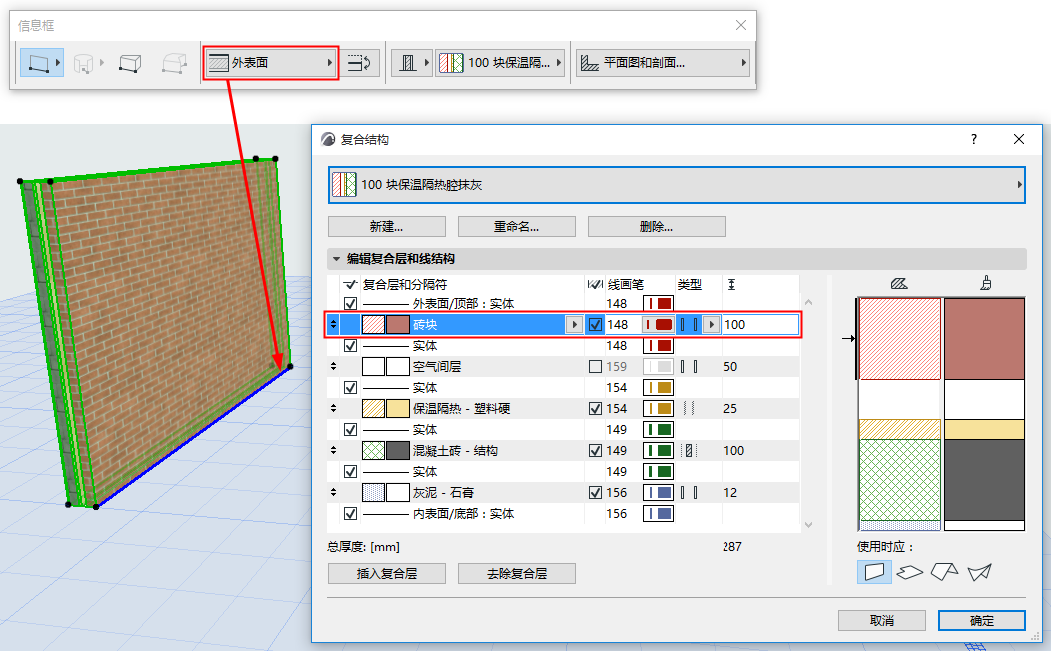

对于复合墙，“外”表面是在复合设置的复合墙皮中第一个被列出。
一个梯形墙有两条可能的参考线位置：外表面或核心外边（如果它有核心）。
见创建梯形墙。
多边形墙的参考线
墙设置中的参考线控制项不能用于多边形墙。(多边形墙参考线不用通过弹出式小面板灵活的移动。)
截面 (复杂)墙的参考线
截面 (复杂) 墙的参考线取决于在截面管理器/编辑器中定义的用户原点。
参考线偏移量
如果适用一个“外表面” 或 “内表面”参考线， 输入一个正数偏移将参考线向墙的中心（或核心中心）移动。一个负数偏移将把参考项移动的远离中心 (或核心中心)。（如果参考线在中心，偏移量则不可用）。
由于您调整了参考线的位置，请注意墙体将横向移动。参考线停留在原地。
注意：与此相反，当使用修改墙的参考线命令完整保留墙的位置，及/或洞口镜像时，移动参考线。
参见修改墙的参考线。

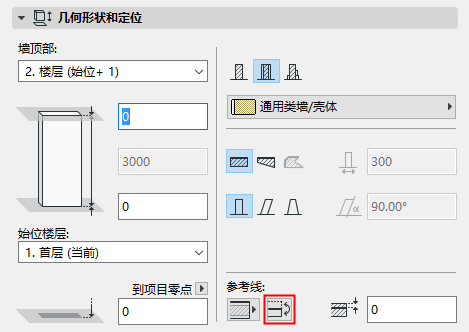

该命令将沿其参考线翻转 (或镜像) 所选的墙。参考线保留在原地，但是墙的主体翻转到另一侧。注意洞口不能修改其洞口方向。
该命令在墙的信息框，以及墙设置的几何形状和定位面板中可用。
注意：当使用修改墙的参考线命令完整保留墙的位置，及/或洞口镜像时，移动参考线。
参见修改墙的参考线。

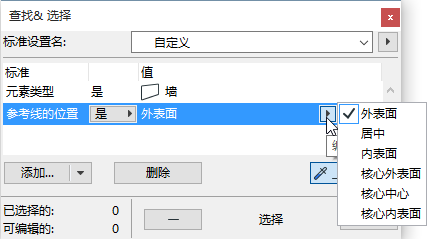

交互式清单/查找 & 选择中的参考线

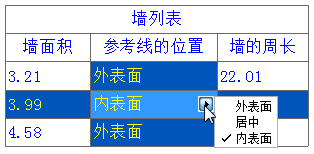

在交互式清单中，根据它们的参考线可以查找 & 选择您项目中的墙，或在交互式清单中将它们列出：
