创建自定义MEP部件

1。打开一个新的空项目文件。

2。在平面图或3D窗口中，使用任意构造元素（比如墙、板、对象、MEP元素）建立一个自定义MEP部件。

3。如果您的自定义MEP元素需要一个或多个连接，则必须将MEP元素对象用作元素的部件。

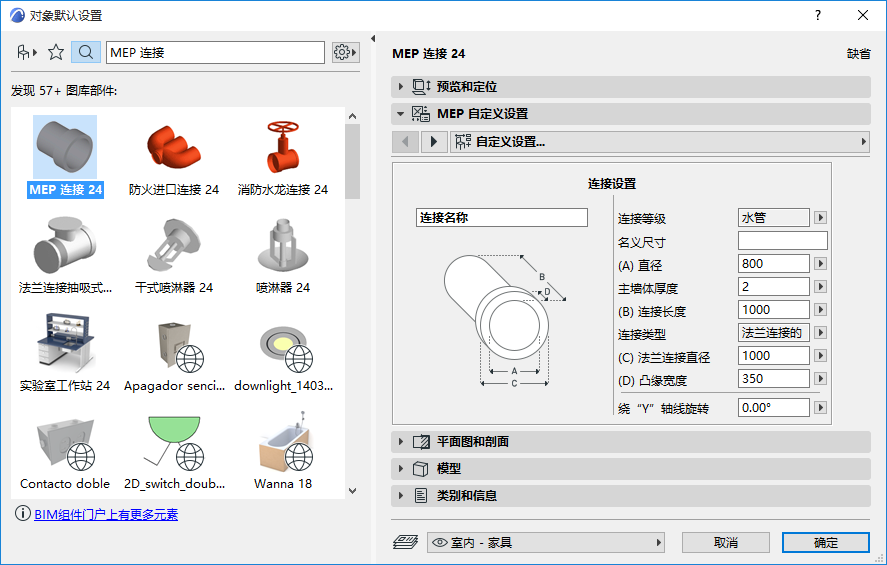

注意：MEP 连接对象位于MEP图库。

4。从3D窗口中：使用文件 > 图库和对象 > 将所选另存为 > MEP部件

5。输入自定义MEP部件的文件名和位置。

6。从类型下拉列表选择一个子类型。

注意：可用的子类型取决于自定义MEP部件中包含的MEP连接对象的数量和类型。如果你的自定义MEP部件只有一个单独的连接，设备和内联子类型（需要多个共线连接）在此不可用。

7。点击保存。可从所选子类型的“工具”设置访问新的MEP对象。
