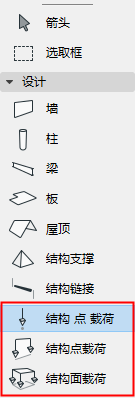

ARCHICAD具有三种荷载工具：
•结构点荷载
•结构线荷载
•结构面荷载
要打开其设置，请双击工具箱中的工具。
|
|
|
|

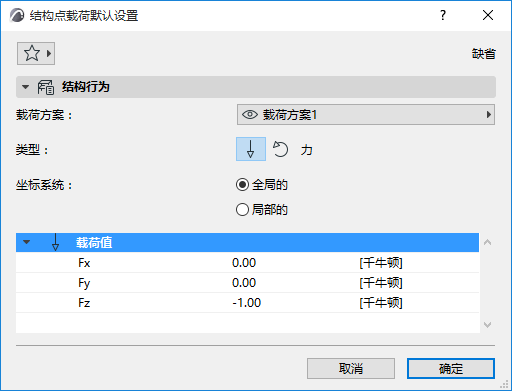

点荷载设置 |

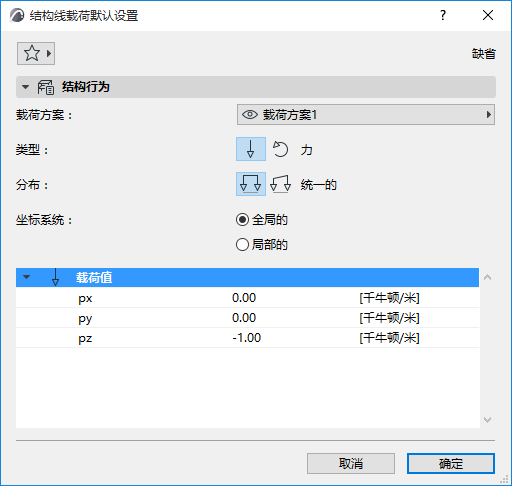

线荷载设置 |

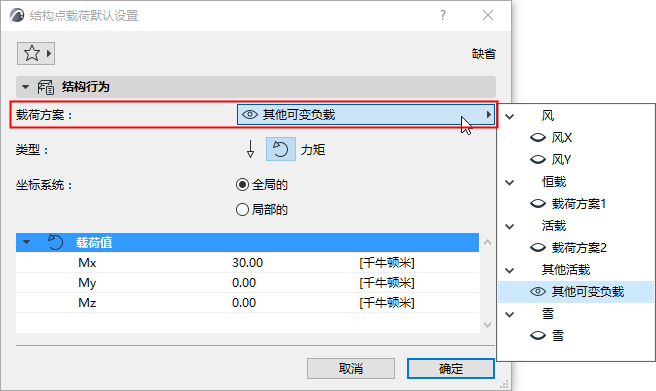

为此荷载元素选择一个工况。
荷载工况决定了荷载元素是否可见（类似于元素的可见性，具体取决于其图层状态）。
注释:
–使用“荷载工况”面板（默认情况下在“结构”工作环境中显示）设置可见的“荷载工况”。
–可见的“荷载工况”可在“视图设置”中为每个视图保存。
类型
选择“力”或“力矩”来描述荷载的行为。
力矩由弯曲双向箭头表示。
点应力 点力矩
分配（仅限线荷载）
用以描述沿其长度的荷载分配。
•均匀：荷载沿边缘均匀分配。两端的荷载值完全相同。
•梯形：两端的荷载值不同。两端的荷载强度存在线性差异。
坐标系统
用以定义如何解读“荷载值”的矢量方向。
•全局（坐标系统）：项目的全局坐标系
•本地（坐标系统）：为荷载的母元素定义的方向
荷载值
为每个荷载的各个方向确定强度
|
点荷载值 |
描述 |
|
点应力 |
|
|
Fx, Fy, Fz |
在X，Y和Z方向上施加的力的大小。 |
|
点力矩 |
|
|
Mx, My, Mz |
在X，Y和Z方向上施加的力矩大小。 |
|
线荷载值 |
描述 |
|
线应力 |
|
|
px, py, pz |
沿线荷载在所有点上沿X，Y或Z方向施加的力的大小 |
|
px1, py1, pz1 |
在线荷载的起点沿X，Y或Z方向上施加的力的大小 |
|
px2, py2, pz2 |
在线荷载的终点沿X，Y或Z方向上施加的力的大小 |
|
线力矩 |
|
|
Mx, My, Mz |
沿线荷载在所有点上沿X，Y或Z方向施加的力矩的大小 |
|
Mx1, My1, Mz1 |
在线荷载的起点沿X，Y或Z方向上施加的力矩的大小 |
|
Mx2, My2, Mz2 |
在线荷载的终点沿X，Y或Z方向上施加的力矩的大小 |
|
面力值 |
描述 |
|
px, py, pz |
在面荷载的X，Y或Z方向上施加的力的大小 |

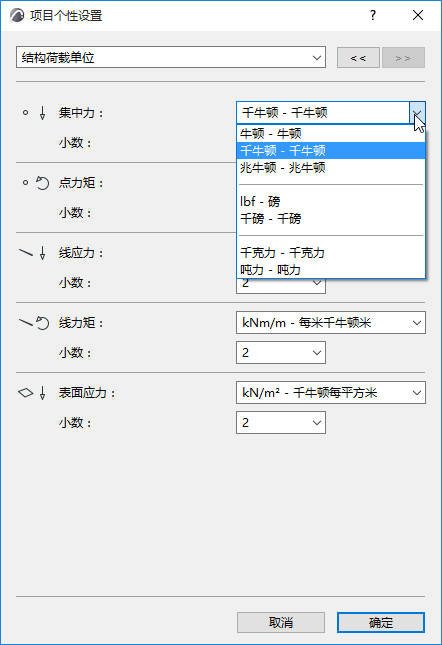

在选项 > 项目个性设置 > 结构荷载单位为各荷载工具和类型设置单位。
