荷载的表达

载荷大小的缩放（1D构件上的载荷）

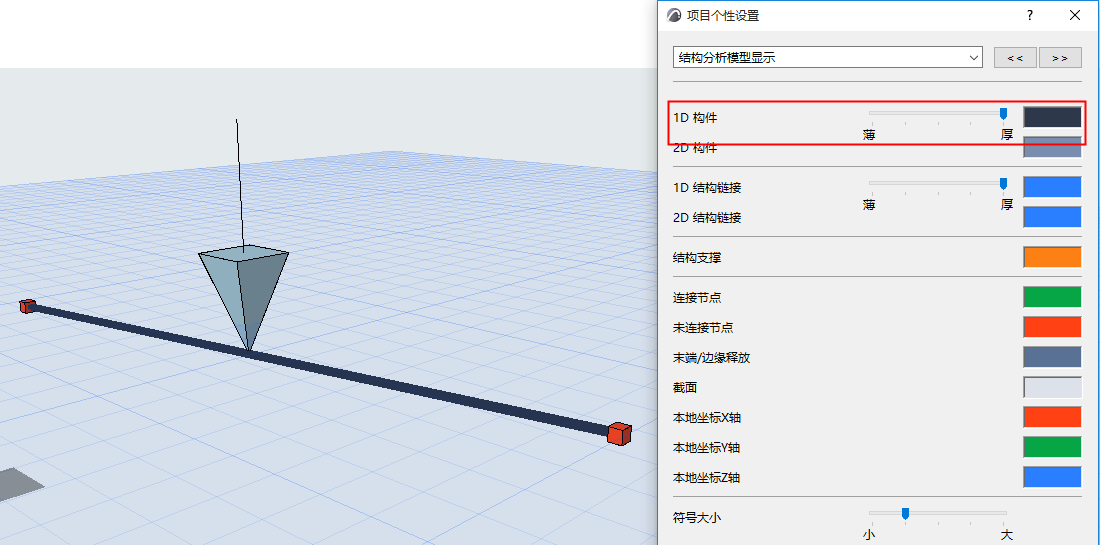

为了优化荷载的显示，荷载符号的大小将根据1D构件厚度自动调整。

1D构件的厚度在如下位置设置：项目个性设置 > 结构分析模型表示

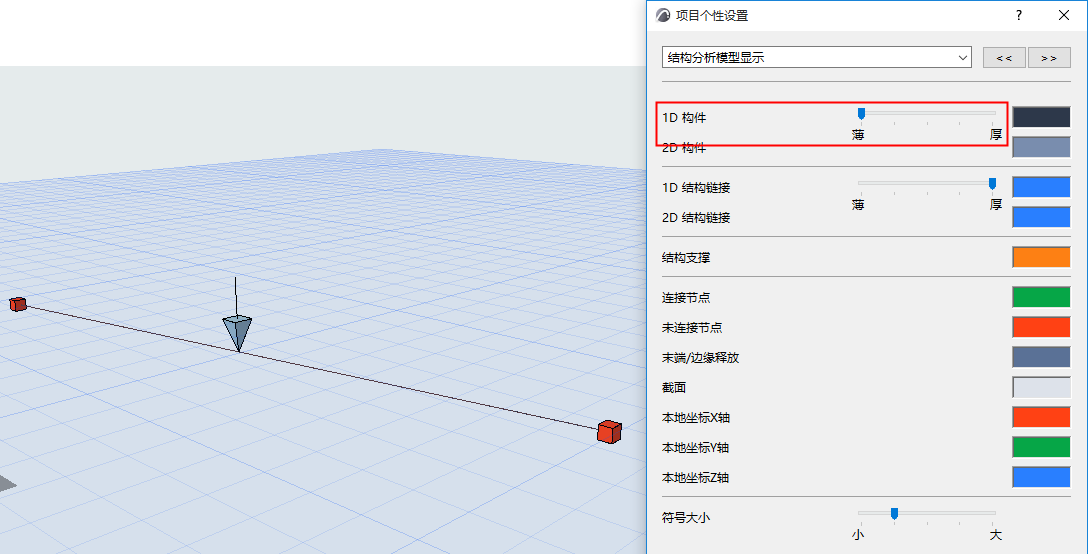

例如，厚度较小的1D构件将显示较小的荷载元素。

提示：设置1D构件厚度以适合您在项目中的需要，但是请注意，这是项目级别的设置，并且会影响所有“团队工作”用户的结构分析模型元素的表示形式。

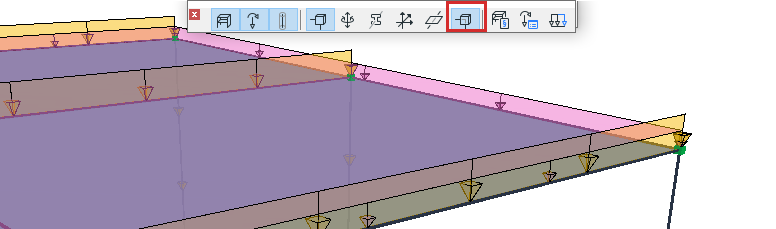

将点荷载箭头显示为透明

使用“结构工程”工具栏的“透明符号”切换。这些会影响3D视图中点荷载箭头的显示。

最小和最大荷载的表达

为了提高项目的可见性，在载荷表达中引入了几何限制。

达到一定的强度限制值（最小值或最大值）后，载荷的大小将保持不变。

默认限制值如下：

注意：如果需要，可以从注册表中更改这些最小值/最大值。
