该检查会找到任意两个交叉的中心没有相互连接的结构元素。
在此例中：

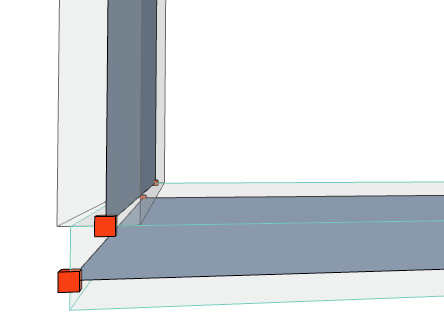

墙和板仅相交到板饰层：中心没有连接！
这一问题影响到结构分析模型，因为如果元素中心没有连接，那么调整规则无法生效，2D构件仍然没有连接。
注释:
–所有拥有基本结构的元素都有一个中心，因此总是会被检查。
–复杂截面 和复合结构只有当他们包含至少一个被定义为“中心”的组件时才会被检查。
–所有包含一个中心的元素都会被检查（不仅仅是承重元素）
通过此检查可以发现完全没有相交但是比给定公差值更相互靠近的一对承重元素。

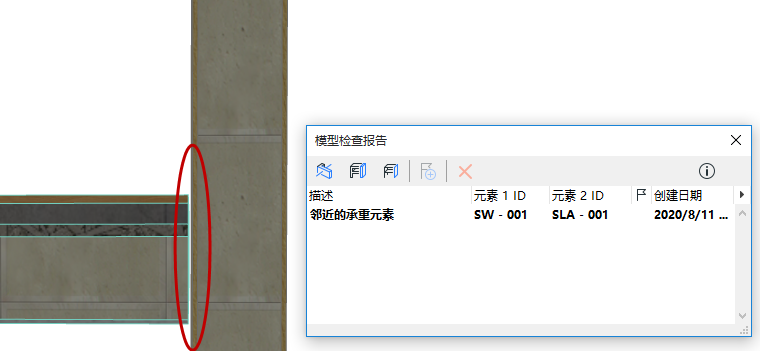

此种情况可能是建模错误导致，如下图所示：墙和板之间存在细小间隙。
中心尺寸比例不足的元素

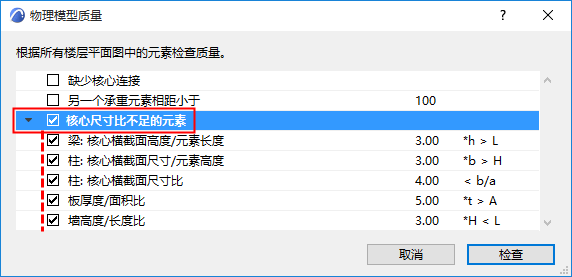

使用此复选框可打开或关闭该参数组（或单独取消激活任意参数）。
每个参数检查梁，柱，板和墙的特定中心尺寸的比例以及比例是否在定义的范围内。
如果比例不在定义的范围内，那么这些元素就会在模型检查对话框中被显示为“中心尺寸比例不足的元素”。
•所有包含中心的元素都会被检查，无论是什么结构功能（不仅是承重元素）。
•检查的尺寸为元素的中心部件。
–例如，300 mm厚的复合板（200 mm中心组件以及100 mm保温层和灰泥表皮）， 仅考虑中心厚度为200 mm的组件是检查过程的一部分。
•如要查看检查的比例的图示：选择一个项，然后点击“信息”按钮。

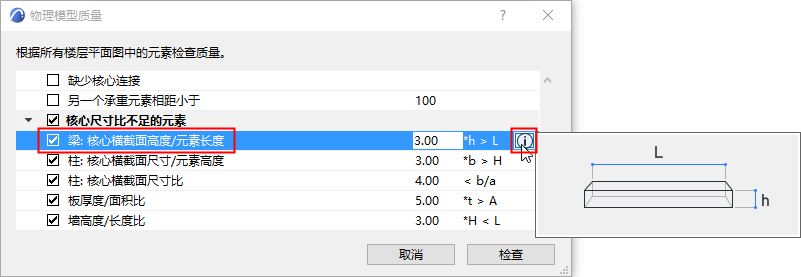

要查看插图：选择参数，点击“信息”
使用“不足的比例” 参数的技巧
物理模型质量检查对话框中的参数集是基于混凝土结构的欧洲规范的标准。（以下是简短说明）
例如，横截面宽度和高度不成比例的柱会被认为是2D构件而不是1D构件。
模型检查对话框中列示的结果不一定是错误。然而，为了获得更高的一致性，您可以使用这些“不足的比例”参数来满足您的特定工作流以及接收模型的软件的要求。例如：
•项目团队成员可以同意使用墙而不是梁来建模某些结构（例如，护墙），反之亦然。
•项目团队成员可以同意使用单独的分段而不是单个超长的墙来建模与建筑物等长度的墙。
•使用模型检查以查找任何差异。
检查以下任意与不足的中心尺寸比例相关的参数：
梁：中心横截面高度/元素长度
梁的总长度与其（中心横截面）高度的比例。

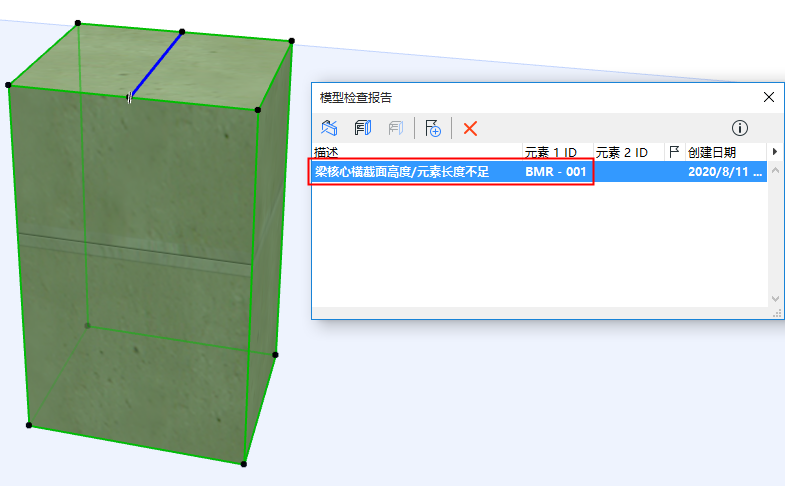

例如：如果梁的高度相对于其长度“太高”（根据给定的关系比例值），那么它将被列示在模型检查报告中。
结构分析软件的规则可能会把这个构件视为2D构件（如墙）而非1D构件，或视为柱而非梁。
注释：“墙高度/长度”参数（解释如下） 检查的情况与上例相反。
梁的高度相较于其长度“太高”。
柱尺寸参数
下面的两个参数是检查柱尺寸的两种方式：
中心横截面尺寸/元素高度
中心横截面尺寸比例
注释:
–这些参数仅考虑被定义为“中心”的柱的部分。
–如果柱包含表面饰材：如果表面饰材组件被定义为“中心”，其厚度将被考虑（在柱设置，“分段”页面）。如果表面饰材被定义为“饰层”或“其他”，则不会被考虑。
板厚度/面积比
将板的中心厚度与板面积相比。
如果比例超过给定值（即板的厚度相对于其面积太厚），则该板会被列示在模型检查报告中。
板的厚度相较于其面积“太厚”
墙高度/长度比
墙高度与其总长度的比例。
例如：如果墙的高度相对于其长度“太高”（基于给定的相对关系比例值）, 则该墙会被列示在模型检查报告中。
结构分析软件的规则可能会将该元素视为1D构件 （如一个梁） 而不是2D构件。
注释：“梁高度/长度”参数（如下所述）检查的是相反的情况。
