一些柱或梁元素可以使用多个横截面和/或数个建筑材料：
•多重分段梁或柱
•锥形梁或柱
•单个复杂截面，每个末端都有一个不同的截面修饰器
该柱或梁使用“替换截面”在结构分析模型中生成单个1D构件。

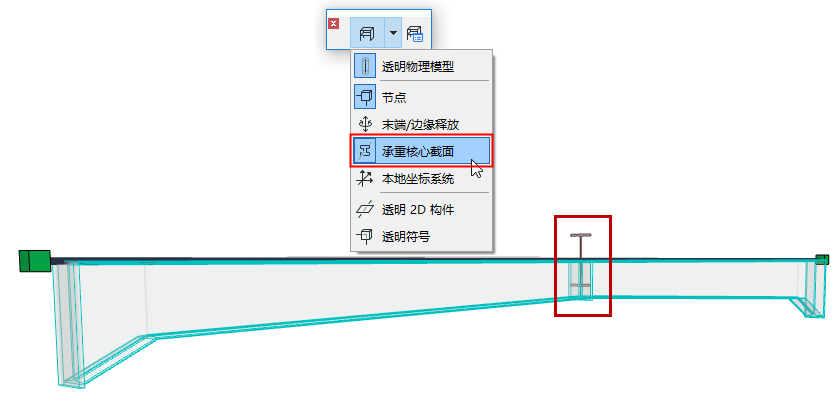

它可在结构分析模型中显示：打开显示承重中心的截面（位于结构分析模型的工具栏）。
拥有单个承重截面的多重分段梁的1D构件
当1D构件导出到分析软件时会使用此替换截面的数据。该元素的替换截面不影响其在ARCHICAD中的物理模型。
对于具有各种横截面的每个一维元素，必须在元素设置对话框中选择一个替换截面：

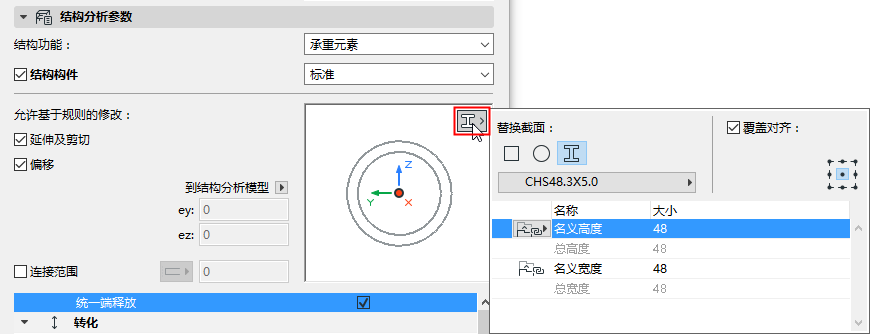

选择替换截面
1。转到梁或柱设置的结构分析参数面板。
2。如果该元素拥有如上所述的多个横截面：那么替换截面的弹出小窗会出现在预览窗口中。
3。单击为“替换截面”核心选择一个结构：矩形，圆形，或复杂截面
复杂截面结构：
–使用弹出窗口选择一个截面并设置可编辑的参数（如有）。弹出窗口包含的截面
-对柱或梁可用（如适用）
-包含至少一个中心组件
矩形或圆形结构：
–使用弹出窗口选择其建筑材料和标注
覆盖对齐

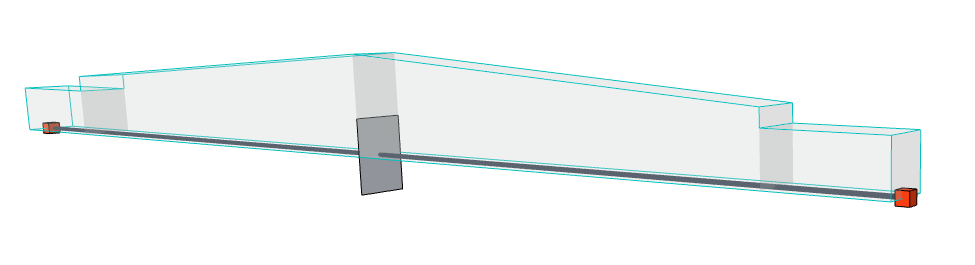

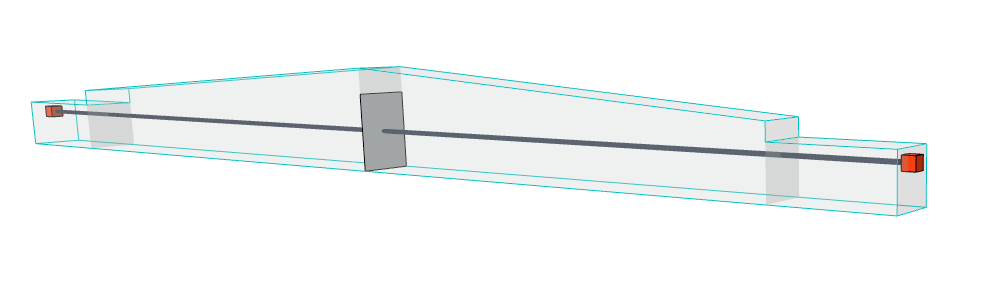

默认情况下，替换截面的原点插入在构件的参考线中。

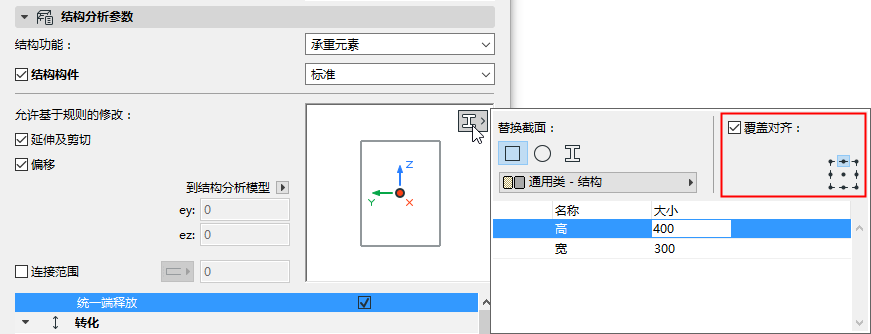

如果需要，您可以重新调整“截面原点”以更好地反映建筑结构模型。勾选覆盖对齐复选框，然后重新选择一个定位点：
对于矩形或圆形结构，构件在默认情况下调整到结构的参考线。（您在此处也可以选择一个不同的定位点，从而覆盖对齐。）
