此对话框在下列情形打开：
•使用文件>外部内容>附加XREF
•从XREF管理对话框点击“附加” （文件>外部内容>XREF管理器）。
XREF名
指定要作为外部参考附加的文件名。
•使用浏览按纽在文件选择对话框中选择。
•另一种方法是，如果您想将另一个实例放入项目中去话，那么请从已经附加文件的弹出列表中选择。
路径
显示所选文件的精确路径。
参考类型
选择单选按钮来设置嵌套XREF的处理方法。
注意：当您将一个外部参考加载到一个文件上，而该文件含有被加载到其他文件上去的外部参考文件时，嵌套就会发生。
附件
嵌套的所有层都在项目文件中显示。
覆盖
参考文件的嵌套XREF将在项目中不可视。

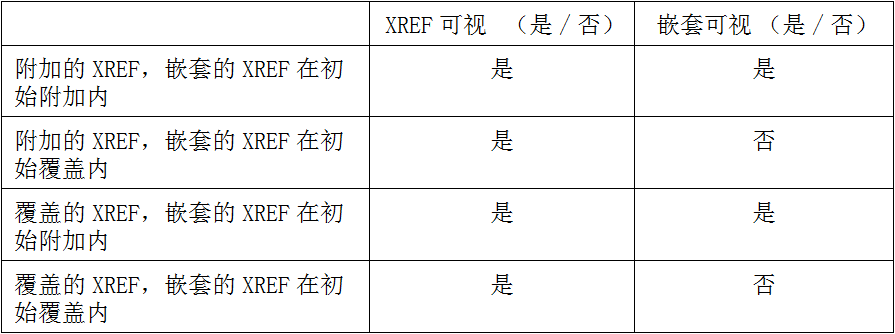

下表将显示当您附加/覆盖含有附加/覆盖XREF的DWG 文件时，会出现什么状况。
举例：
1。一个含有名为COMMON.DWG附加XREF的DWG 文件，其名称叫做BASE.DWG被附加到ARCHICAD 项目中。两个文件在平面图中都将是可视的。
2。一个含有名为COMMON.DWG的被覆盖XREF文件的DWG文件，叫做BASE.DWG被附加到ARCHICAD项目中。BASE.DWG在平面图中将是可视的，但是COMMON.DWG将是不可视的。
3。一个含有名为COMMON.DWG的附加XREF文件的DWG文件，叫做BASE.DWG，它被覆盖到ARCHICAD项目中。两个文件在平面图中都将是可视的。
4。一个含有名为COMMON.DWG的被覆盖XREF文件的DWG文件，叫做BASE.DWG被覆盖到ARCHICAD项目中。BASE.DWG在平面图中将是可视的，但是COMMON.DWG将是不可视的。
对齐外部参照原点并旋转到测绘点
选中此框以
•将外部参照（使用其自身的图形原点）放置在ARCHICAD测绘点
•将其旋转并匹配测绘点的方向。
如果选中此框，则以下的“插入点”，“旋转”和“定位点”字段将为灰色。
参见测绘点。
插入点
指定外部参照在项目中的位置：
•输入确切的坐标，或
•选中在屏幕上指定以在放置时定位外部参照。
比例
指定X和Y两个方向的比例因子，或选择在屏幕上指定复选框以在屏幕上定义比例。
注意：如果您规定了比例系数，那么XREF的封闭对话框就会调整成合适的尺寸。否则，您就可以拉伸封闭矩形，如同您正在拉伸一个ARCHICAD对象一样。为比例系数输入或指定正负值都是可能的。通过指定负值可以得到镜像效果。
旋转
可以定义一个整个放置的XREF要在其插入点周围旋转的角度，或选择在屏幕上指定复选框以在屏幕上手动定义旋转。
注意：如果您指定旋转角度，那么XREF将被旋转，然后被绘制。否则，您可以旋转封闭矩形，直到您通过鼠标点击输入数值或进行坐标输入。
定位点
选择一个选项以定义用于选择/拖动外部参照的点。
•图形本身的原点：附加的XREF的全局原点（0;0坐标）。
•图形本身的定位点：附加的XREF图形的定位点（如果有）
•边界框节点：ARCHICAD计算附加XREF边界框的大小。您可以从边界框的9个有效点中任意选择。
在楼层中摆放
使用下拉列表选择放置XREF的楼层。实际放置前，ARCHICAD将会切换到此楼层。
转换器
此字段显示在附加AutoCAD图形的转换期间要使用的、当前选择的DXF/DWG转换器。您可以在下拉菜单中选择当前可用的转换器。点击设置按纽后就会出现转换器对话框，可以在附加XREF文件前，在那里修改转换器设置。
更多信息，参见DXF-DWG转换设置。
描述
此字段将显示当前选定的转换器的简要介绍及注释，这样您就可以决定它是否适合您的需要。
附加
单击以附加外部参照。
注意：当附加一个外部参考文件到ARCHICAD项目时，应为其创建一个图层。作为结果的图层名将有下列格式：
‘XREF_NAME | LAYER_NAME’。
例如，DWG文件的PEN_56图层被附加到名为3D_STUFF的项目上后，图层名将变为3D_STUFF|PEN_56。
