Vnitřní zóny pro Energetické hodnocení

Vytvořte zónu v každé místnosti budovy, a to pouze konstrukční metodou vnitřní hrana. Energetické hodnocení neumí pracovat se zónami vytvořenými ručně. Zóny musí přímo přiléhat ke svým obklopujícím plochám. Proto nejsou zóny s konstrukční metodou referenční čára pro energetický model vhodné.

Zóny ARCHICADu ve vnitřních prostorách projektu

Obrysy zóny ve 3D

Při vytváření zón v půdorysu dbejte na to, aby byly kompletně obestoupeny obrysovými prvky.

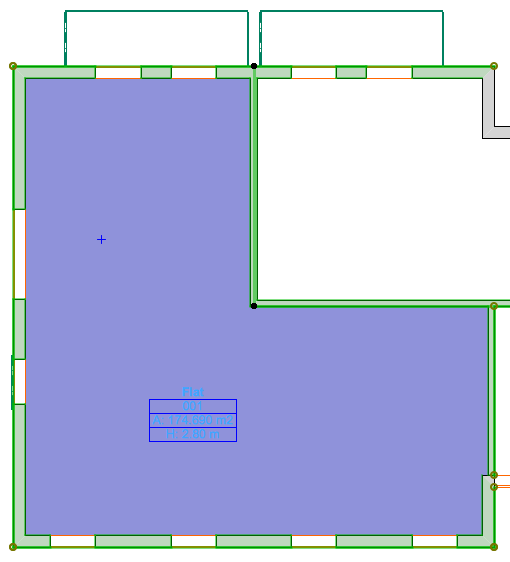

•Všechny zdi (i profilové zdi a lehké obvodové pláště) jsou automaticky brány jako obrysy zóny.

•Pokud používáte desky jako horní nebo spodní obrys zóny, musíte nastavit výškovou úroveň a výšku zóny tak, aby se dotýkala vnitřních povrchů desek.

•Pokud je jako obrysová konstrukce zóny použita střecha, síť, skořepina, morf nebo nějaký knihovní prvek, je kromě vytvoření zóny potřeba udělat další věc. V těchto případech:

–Nakreslete zónu ručně a její výšku nastavte tak, aby přesahovala zamýšlenou obrysovou konstrukci.

–Použijte příkaz 3D model > Vazba prvků a konstrukcí, jako při napojování konstrukcí nebo při operacích s tělesy, a vytvořte mezi prvky vazbu.

Obrysy zóny ve 2D

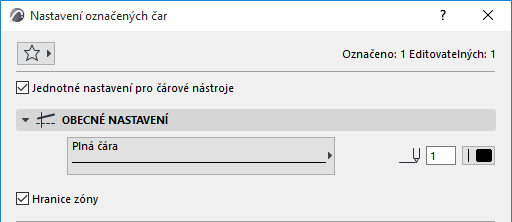

Jako obrys zóny je ve 2D možné použít i čáru. Označte čáru, kterou chcete použít jako obrys zóny a v jejím nastavení zaškrtněte políčko hranice zóny.

Je spousta situací, kdy je nezbytné použít čáru jako hranici zóny. Například:

•Modelování obvodových zón ve skořepinových objektech

•Atriové v budovách

•Prostory, ve kterých jsou různé úrovně podlah nebo střech

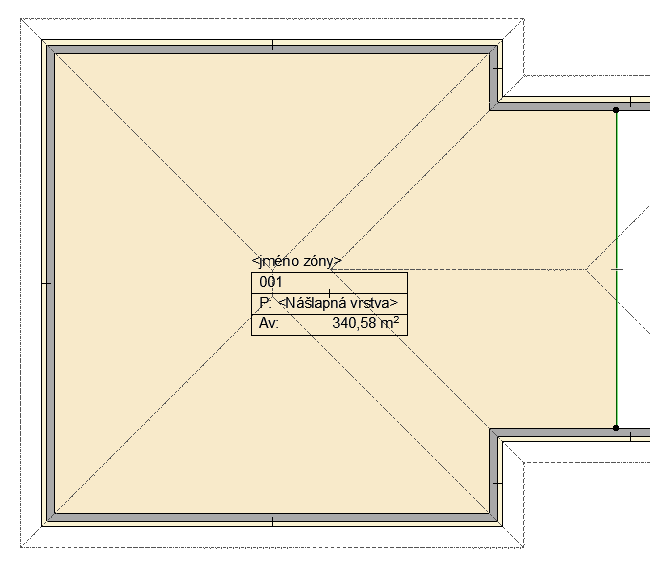

Podkroví s rozdílnými úrovněmi podlah a střech

aktualizace zóny

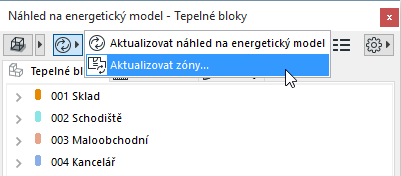

Po úpravě obrysových prvků zón použijte příkaz aktualizovat zóny v levém horním rohu paletky náhledu na energetický model. Díky tomu bude energetický model odpovídat aktuálnímu architektonickému modelu.

Zásady pro modelování zón

•Vícepodlažní vnitřní prostory (například schodiště nebo atria) modelujte pomocí samostatných zón v každém podlaží ARCHICADu.

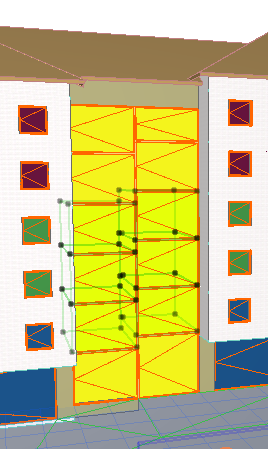

Schodiště - modelování vícepodlažního prostoru

•Adiabatické zdi jsou zdi na obvodu budovy, které oddělují vytápěný prostor. Jsou označovány jako adiabatické protože skrze ně neproudí teplo. Typickým příkladem jsou protipožární zdi nebo zdi oddělující řadové domky.

V takových případech vymodelujte plochy sousedních budov a v nich úzké zóny. Zónu vytvořte v každém podlaží zvlášť.
