Automatická analýza geometrie modelu a vlastností materiálů v Energetickém hodnocení

Vytváření obrysů prostorů

Jednoduše vyberte 3D model > Energetické hodnocení a funkce automatické geometrické analýzy přemění model ARCHICADu (BIM) na energetický model a připraví ho pro další úpravy.

Předtím, než se objeví paletka náhledu na energetický model, analyzuje ARCHICAD viditelné konstrukce a otvory, jejich orientaci a umístění vzhledem k zónám vnitřních prostorů, a automaticky pak vygeneruje obrysy prostorů. Tyto obrysy jsou pak zobrazeny v seznamu konstrukcí a otvorů v paletce náhledu na energetický model.

Poznámka: Při prvním spuštění energetického hodnocení jsou všechny viditelné zóny modelu automaticky přiřazeny do výchozího tepelného bloku. Tímto vznikne energetický model o jednom tepelném bloku (zjednodušený model).

Více informací o vytvoření modelu, který obsahuje více tepelných bloků, najdete zde: Vytvoření tepelných bloků.

Aktualizovat náhled na energetický model

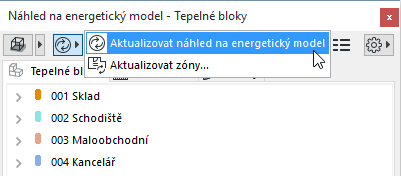

Po úpravě definic tepelných bloků nebo úpravě geometrie modelu použijte příkaz aktualizovat náhled na energetický model v levém horním rohu paletky. Tato funkce obnoví obrysy prostorů podle nejnovějšího stavu modelu a vytvoří aktuální energetický model.
